In questo capitolo sono contemplate le connessioni di alimentazione, segnali di ingresso, segnali di uscita e connessione al PC.

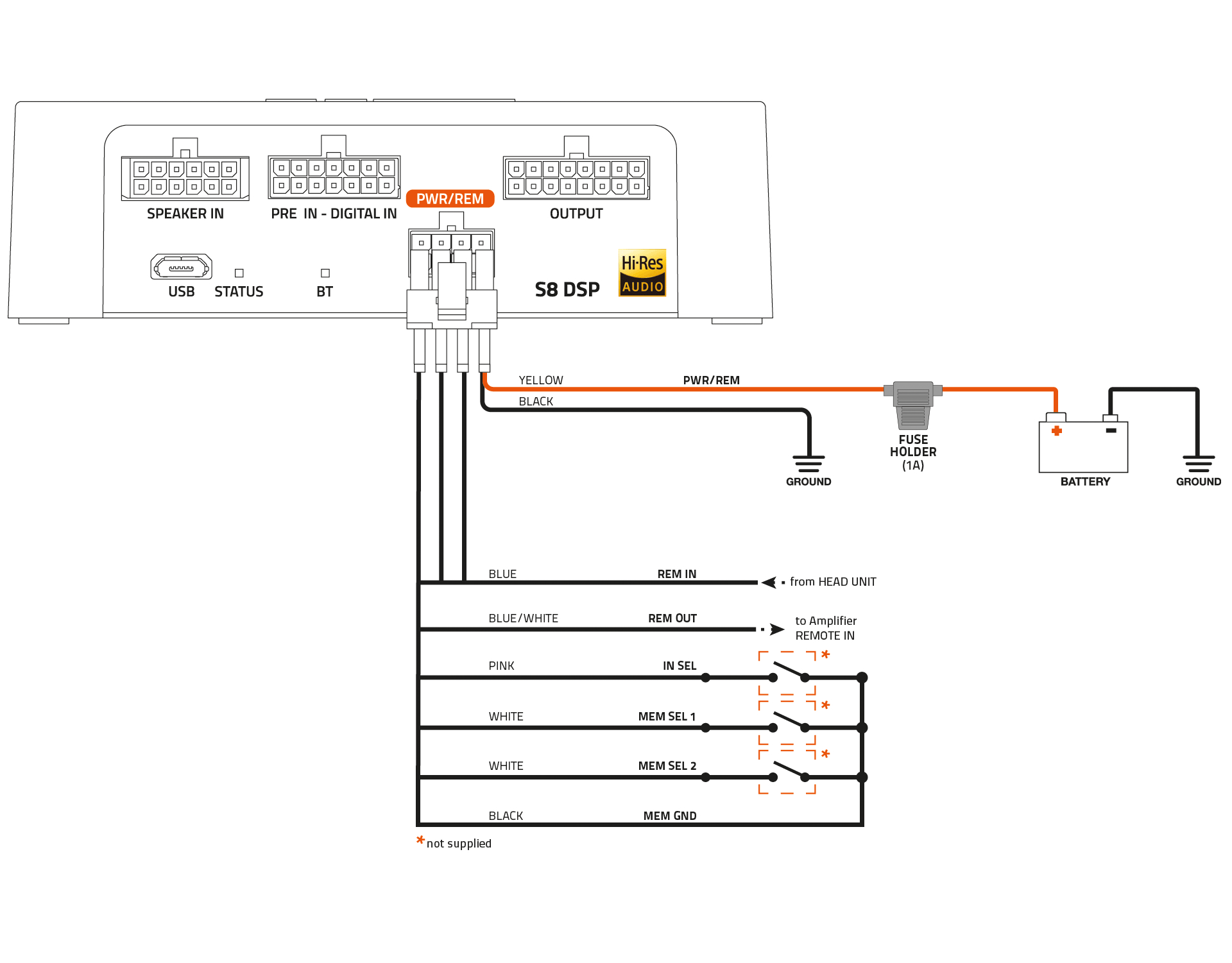

5.1 ALIMENTAZIONE E ACCENSIONE REMOTA
Come accendere e spegnere l’S8 DSP
L’S8 DSP è acceso quando il led status si illumina di verde.
Può essere acceso/spento nei seguenti modi:
1. Attraverso il collegamento del terminale REMOTE IN con un segnale Remote Out proveniente da una sorgente audio after market.
2. Attraverso l’ingresso Speaker IN (IN 1 - IN 2). La funzione ART™, (auto remote TURN-ON).
SI attiva collegando l’uscita (BTL) di una sorgente amplificata sul canale di ingresso Speaker IN IN 1 - IN 2. Questa funzione si può abilitare/disabilitare intervenendo sul software del S8 DSP vedi sez. 8.2.7.2).
5.2 SEGNALI DI INGRESSO

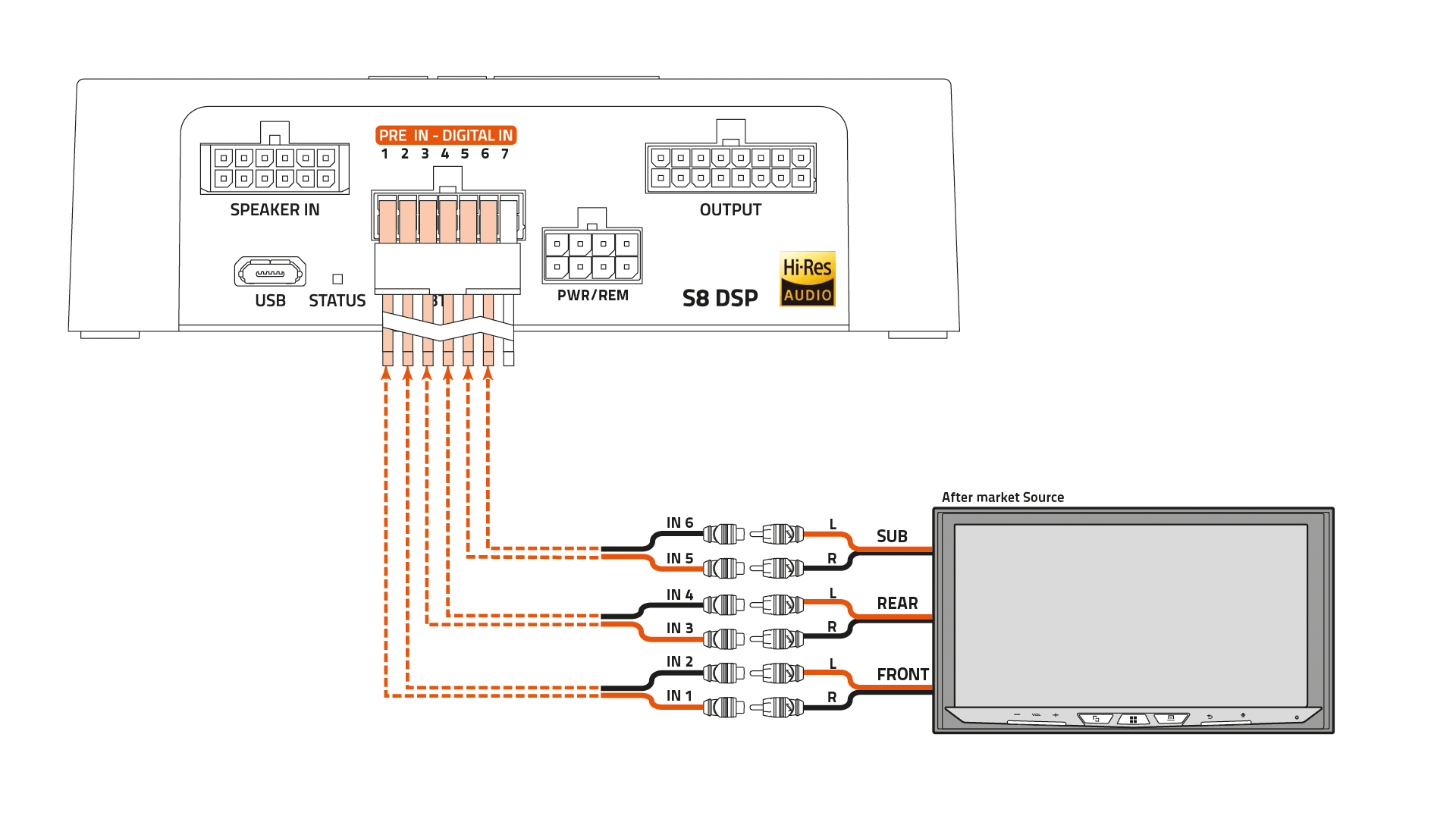

5.2.1 PRE IN - CH1/CH6 SEGNALE STEREO ANALOGICO
Come selezionare l’ingresso PRE IN
1. Attraverso la selezione dell’ingresso ANALOG (vedi sez. 8.9) preventivamente impostato su (RCA) tramite il software del S8 DSP (vedi sez. 8.2.2).
2. Attraverso l’utilizzo del terminale IN SEL (vedi sez. 4.4).

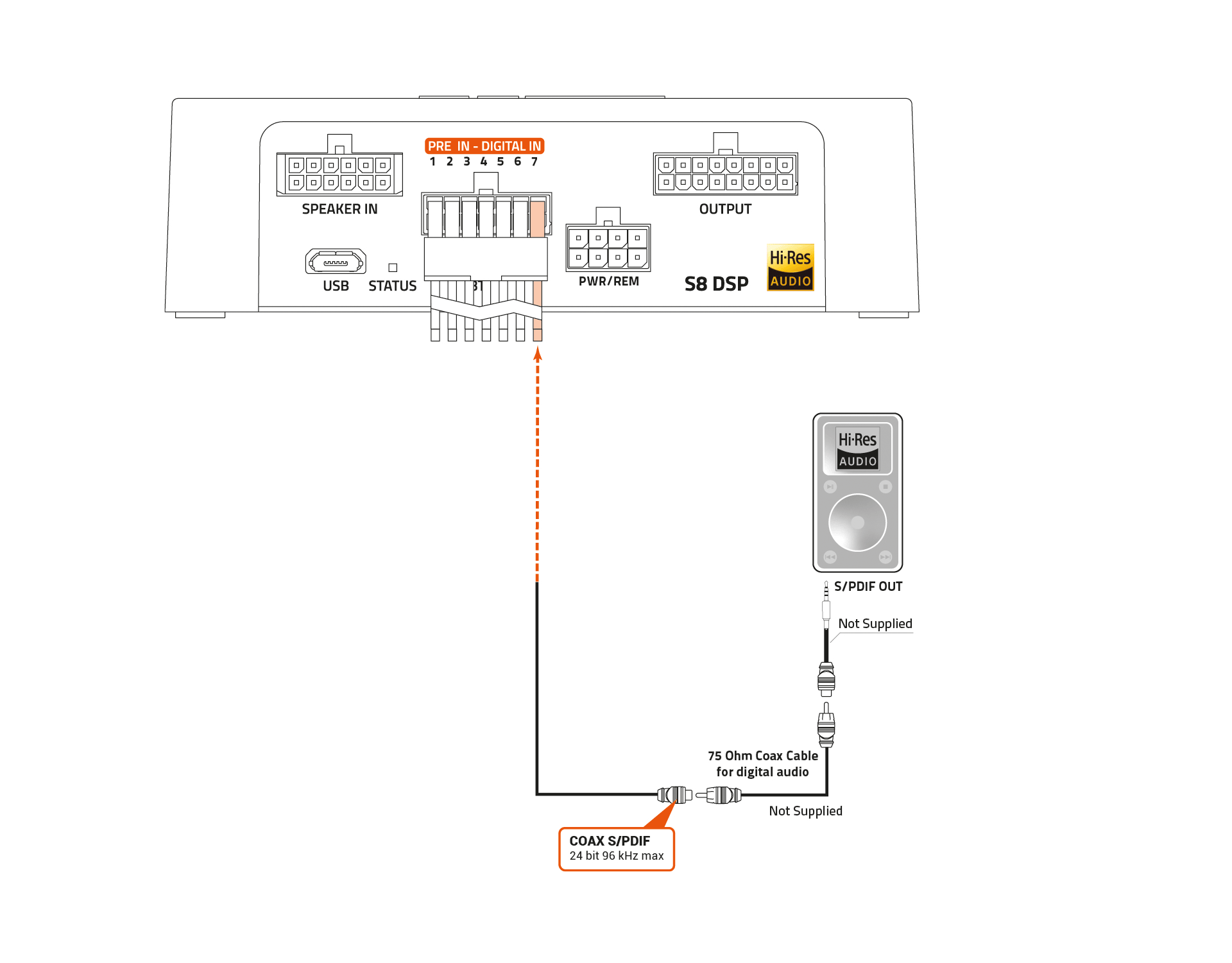

5.2.2 DIGITAL IN - INGRESSO DIGITALE S/PDIF
Come selezionare l’ingresso DIGITAL IN
1. Attraverso la selezione dell’ingresso DIGITALE tramite il software del S8 DSP (vedi sez. 8.9).
2. Attraverso l’utilizzo del terminale IN SEL (vedi sez. 4.4).
3. Attraverso la funzione di Automatic switch to digital input, abilitabile tramite il software del S8 DSP (vedi sez. 8.2.4).

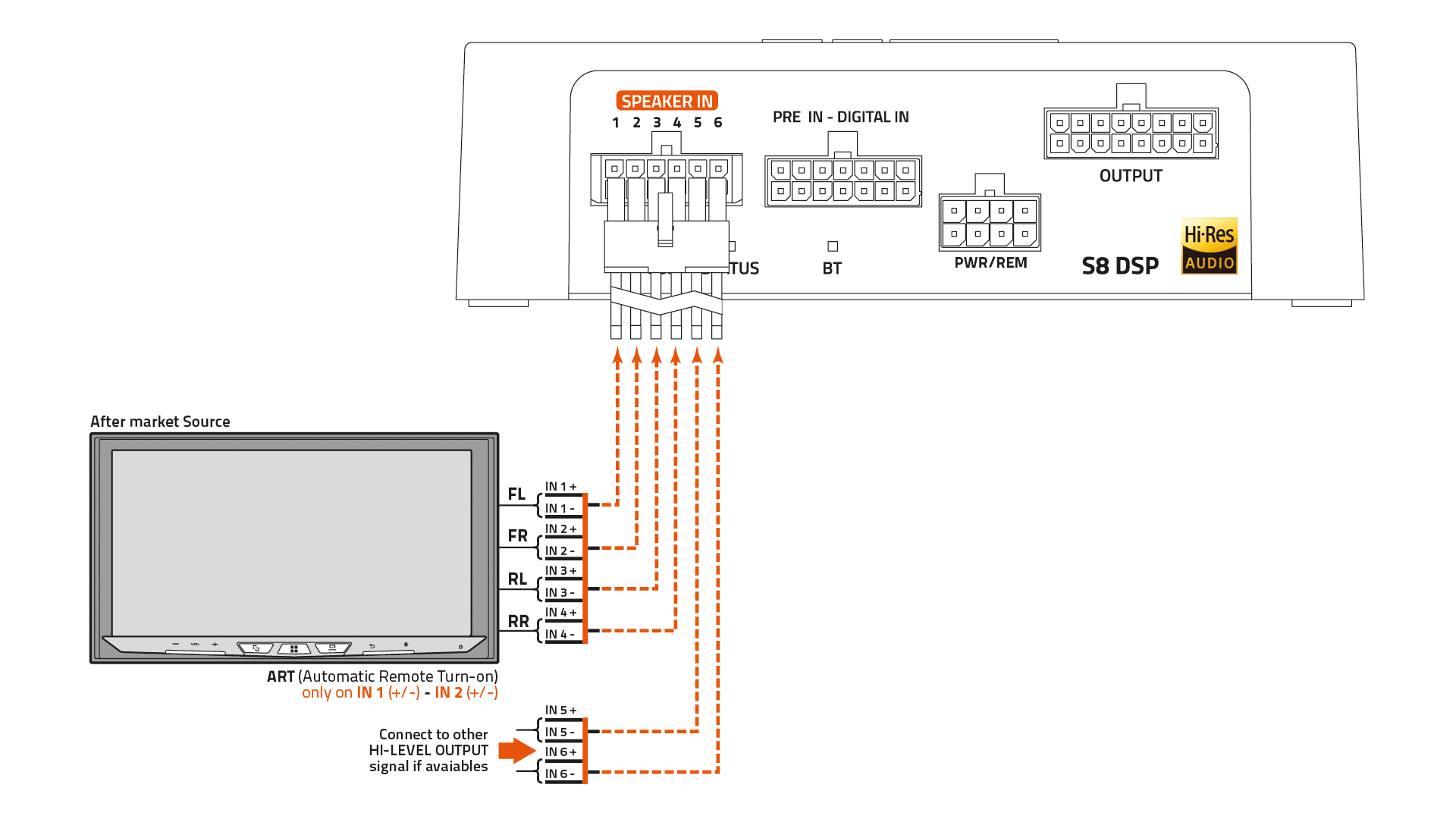

5.2.3 SPEAKER IN - CH1/CH6 (ALTO LIVELLO)
Come selezionare l’ingresso SPEAKER IN
1. Attraverso la selezione dell’ingresso ANALOG (vedi sez. 8.9) preventivamente impostato su HIGH LEVEL (Alto Livello) tramite il software del S8 DSP (vedi sez. 8.2.2).
2. Attraverso l’utilizzo del terminale IN SEL (vedi sez. 4.4).
Nota: i canali CH1 CH2 hanno la funzione ART™, (auto remote TURN-ON) accensione / spegnimento automatico, attraverso il collegamento con le uscite (BTL) degli altoparlanti della sorgente. Questa funzione può essere attivata tramite software (sezione 8.2.7.2).
Nota: l’ingresso Speaker IN dispone della tecnologia USS che consente al processore di funzionare con sorgenti dotate del circuito di “rilevamento del carico degli altoparlanti”.

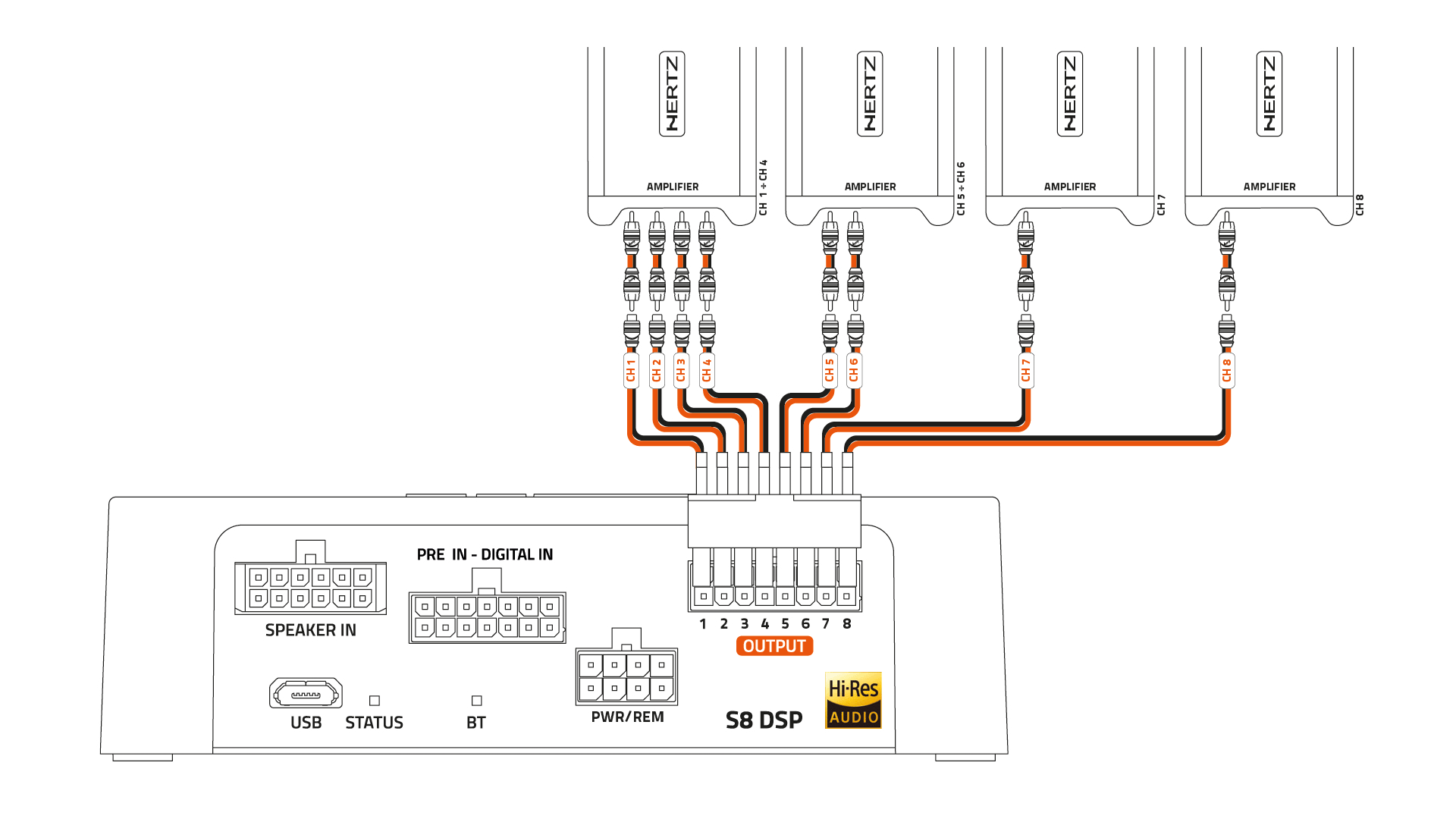

5.3 SEGNALI D’USCITA
| DEFAULT OUTPUT CONFIGURATION | ||||
| OUTPUT | CH NAME | FILTER | FILTER TYPE | FILTER FREQUENCY/SLOPE |
| CH 1 | Front TW Left | HI PASS | BUTTERWOORTH | 3412 Hz @ 12dB |
| CH 2 | Front TW Right | HI PASS | BUTTERWOORTH | 3412 Hz @ 12dB |
| CH 3 | Front WF Left | BAND PASS | BUTTERWOORTH | 80 Hz @ 12dB / 3412 Hz @ 12dB |
| CH 4 | Front WF Right | BAND PASS | BUTTERWOORTH | 80 Hz @ 12dB / 3412 Hz @ 12dB |
| CH 5 | Rear Left | HI PASS | BUTTERWOORTH | 80 Hz @ 12dB |
| CH 6 | Rear Right | HI PASS | BUTTERWOORTH | 80 Hz @ 12dB |
| CH 7 | Center | HI PASS | BUTTERWOORTH | 80 Hz @ 12dB |
| CH 8 | Subwoofer | BAND PASS | BUTTERWOORTH | 20 Hz @ 12dB / 80 Hz @ 12dB |

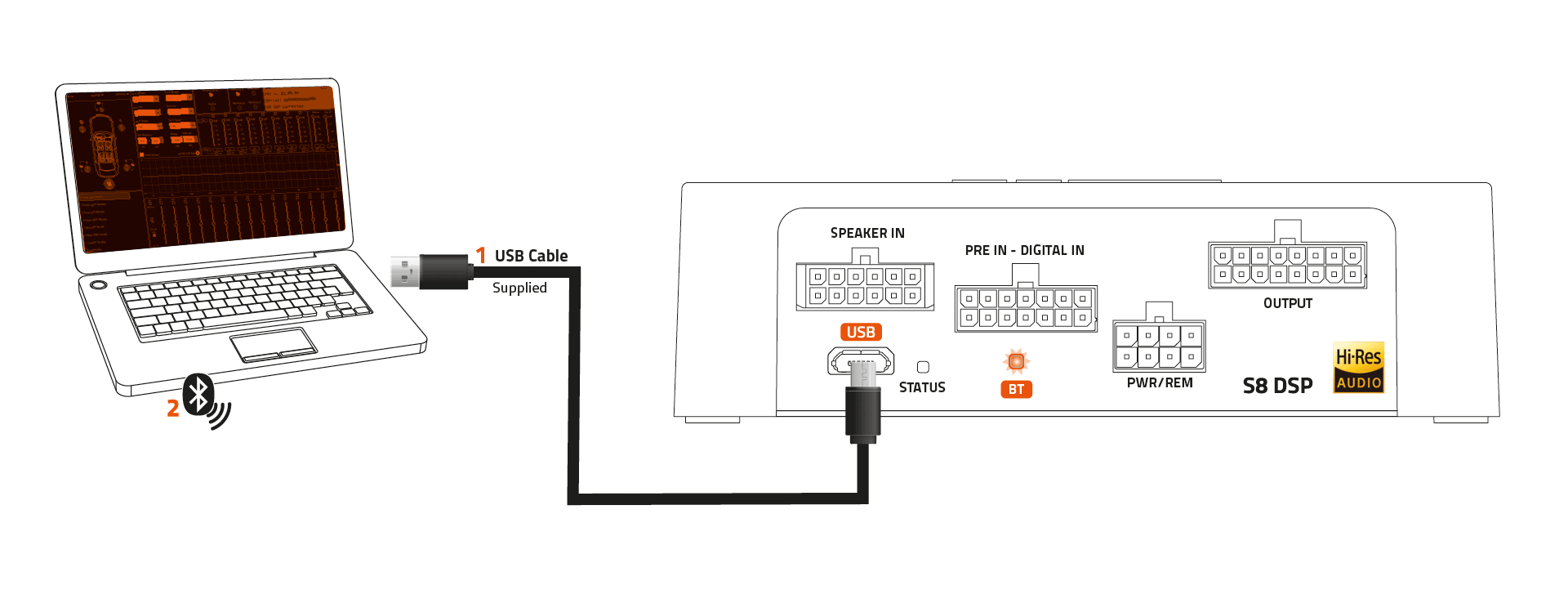

5.4 COLLEGARE S8 DSP AL NOTEBOOK (PC/MAC)
E’ possibile collegare l’S8 DSP al PC/MAC:
1. Utilizzando il cavo USB
2. Utilizzando una connessione Bluetooth.
