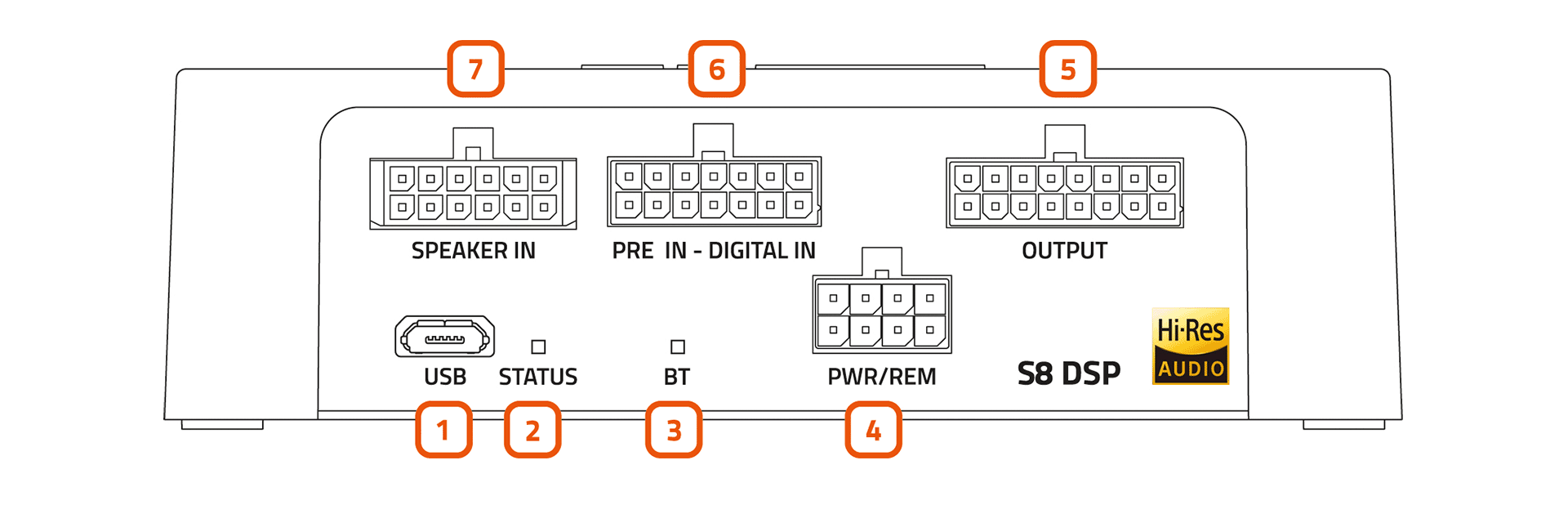

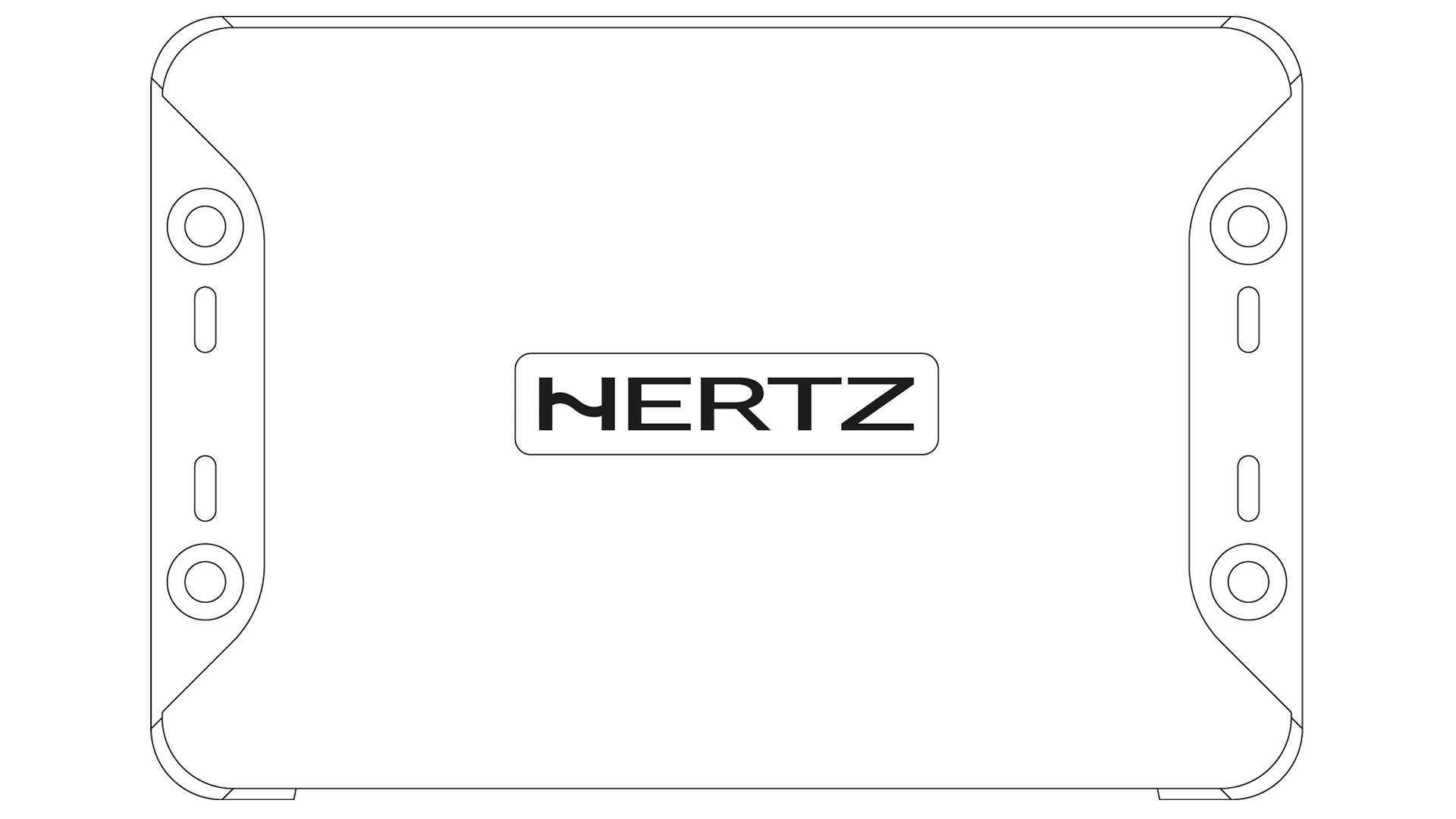

4. DESCRIZIONE PANNELLO DELLE CONNESSIONI

1. USB
   Presa di collegamento (Micro USB femmina) per connettere il processore ad un PC/Mac e gestire le funzioni tramite il software S8 DSP (vedi sez. 5.4). Lo standard di connessione è compatibile con USB 1.1/ 2.0/3.0.



2. LED STATUS:
   Tramite l’illuminazione del led è possibile individuare lo stato del processore:

   Verde: S8 DSP è accesso e sta funzionando normalmente.
   Verde chiaro (LED BT SPENTO): S8 DSP è connesso tramite USB al PC/MAC.
   Verde/azzurro lampeggiante: S8 DSP sta comunicando dati con dispositivo di controllo tramite software (vedi sez. 7.2 - 7.3).
   Viola: S8 DSP è configurato con ingresso DIGITAL IN ma non sta rilevando un segnale digitale (vedi sez. 8.9).
   Arancione: S8 DSP sta segnalando la presenza di clipping sull’ingresso analogico
   (vedi sez. 7.5.6).
   Rosso: S8 DSP sta segnalando un mal funzionamento o rottura.
   Bianco: S8 DSP è in modalità UPGRADE (vedi sez. 10).



3. LED BT:
   Tramite l’illuminazione del led è possibile individuare lo stato della connessione bluetooth del processore,
   BLU lampeggiante: S8 DSP sta aspettando di associarsi con un dispositivo Bluetooth
   (vedi sez. 7.3 - 8.1.6).
   BLU: S8 DSP è connesso con un dispositivo Bluetooth (vedi sez. 7.3 - 8.1.6).
   Spento: S8 DSP sta segnalando un malfunzionamento del modulo Bluetooth o connesso tramite USB.

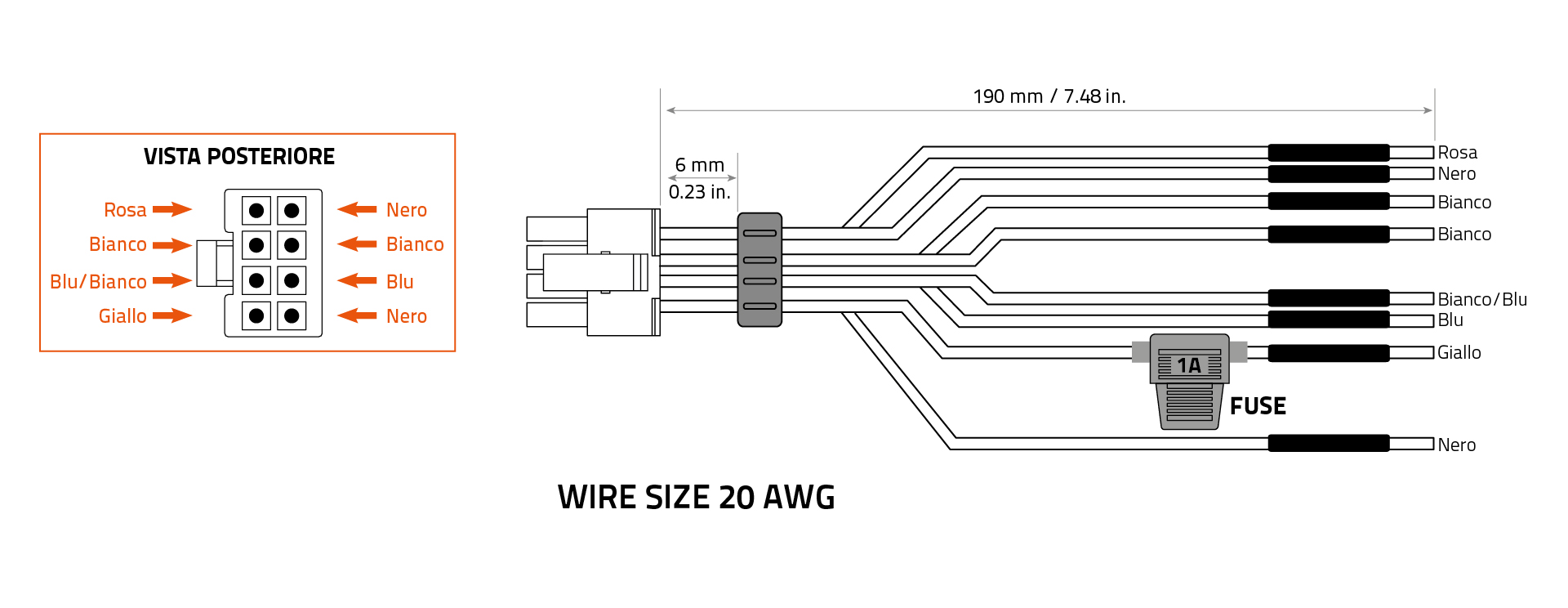

4. PWR/REM:
   Il cavo è fornito x gestire l’alimentazione e le varie connessioni di controllo.



   ￭ + BATT (7÷20 VDC): terminale per il collegamento del polo positivo d’alimentazione all’S8 DSP.
   ￭ GND (Ground): terminale per il collegamento del polo negativo d’alimentazione del processore. Collegare qui il cavo negativo della batteria o un cavo connesso allo chassis del veicolo. Per fissare il collegamento di massa (-) in modo corretto usate una vite già presente sulla parte metallica del veicolo; rimuovete ogni residuo di vernice o grasso se necessario, assicurandovi con un tester che vi sia continuità tra il terminale negativo (-) della batteria e il punto di fissaggio. Se possibile, collegate tutte le masse dei componenti audio allo stesso punto di massa, poiché questa soluzione serve per abbattere la maggior parte dei rumori parassiti che possono insorgere nella riproduzione audio.
   ￭ REM IN: terminale per l’accensione del S8 DSP tramite l’uscita Remote Out della sorgente di segnale audio. La tensione applicata deve essere compresa fra 6 e 20 VDC. Se si utilizza una sorgente con uscite amplificate di tipo BTL l’accensione del S8 DSP può avvenire automaticamente (vedi sez. 5.1), quindi non sarà necessario collegare il terminale REM IN.
   ￭ REM OUT: terminale d’uscita per l’accensione remota degli altri dispositivi/amplificatori collegati a S8 DSP. Il processore impiega 3 secondi per fornire il REM OUT all’uscita, ma sarà possibile impostare manualmente tale ritardo di accensione tramite software (vedi sez. 8.2.7.2.2). Questa uscita ha una capacità di corrente di 150 mA, ed è in grado di pilotare un relè automotive.
   ￭ IN SEL: permette di commutare all’ingresso prescelto tramite il software (vedi sez. 8.2.7.1).
   Questo comando è attivo collegando il terminale a MEM GND (vedi sez. 5.1).
   ￭ MEM SEL1 - MEM SEL 2: permette la selezione delle memorie del S8 DSP (vedi sez. 8.10). Questo comando è attivo collegando i terminali a MEM GND (vedi sez. 5.1) seguendo la seguente tabella:

   MEM SEL1	MEM SEL2	MEMORIA SELEZIONATA
   NC	NC	A*
   MEM GND	NC	B
   NC	MEM GND	C
   MEM GND	MEM GND	D

   ATTENZIONE: il sistema ritorna alla memoria A quando i terminali MEM SEL 1, MEM SEL 2 vengono disconnessi da MEM GND, quindi se si desidera utilizzare questa funzione è consigliabile finalizzare il dispositivo o assegnare come preset preferito all’ingresso utilizzato la memoria A (vedi sez.8.2.7.3).

   ￭ MEM GND: permette:
   1. se collegato a IN SEL (vedi sez. 5.1). di commutare all’ingresso prescelto tramite il software di controllo (vedi sez. 8.2.7.1),
   2. se collegato a MEM SEL1 - MEM SEL 2 (vedi sez. 5.1). la selezione delle memorie del S8 DSP
   (vedi sez. 8.10).

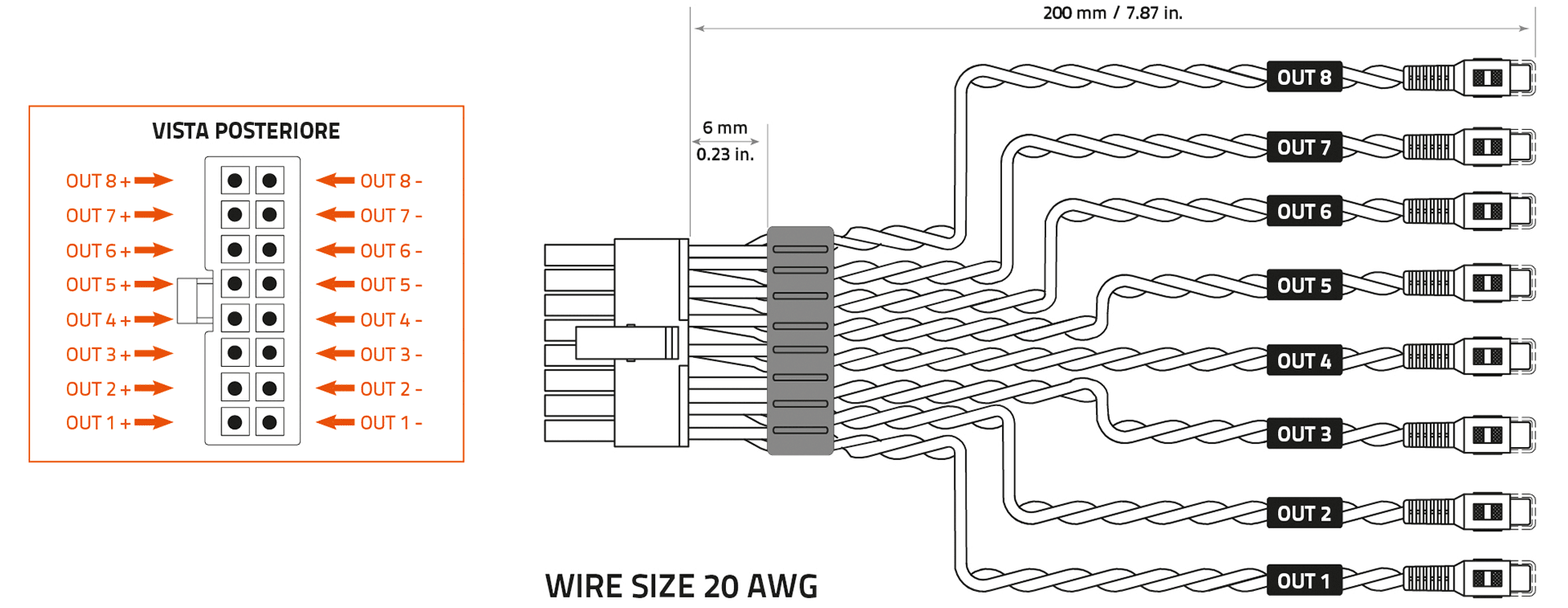

5. OUTPUT Segnale analogico a basso livello (4 Volt RMS).
   Ch1 - Ch2 - Ch3 - Ch4 - Ch5 - Ch6 - Ch7 - Ch8
   Il cavo è fornito per essere collegato ai cavi RCA diretti agli amplificatori del sistema.

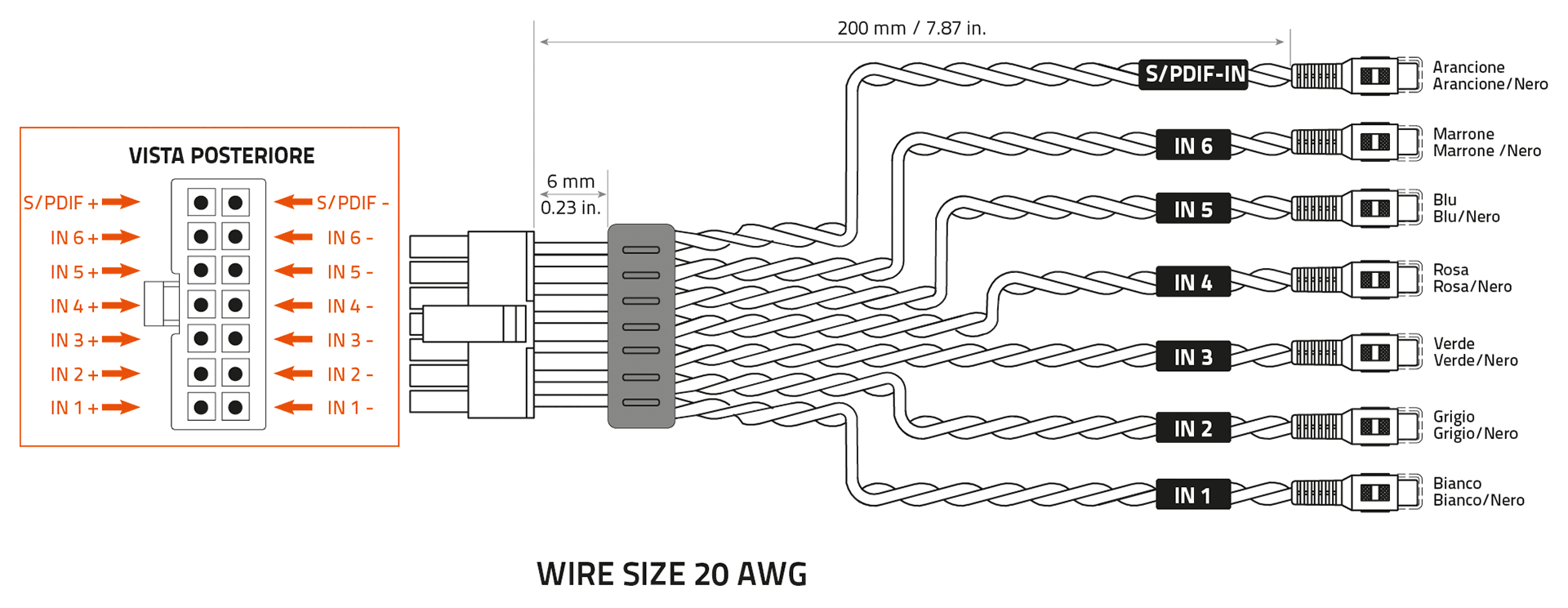

6. PRE IN - DIGITAL IN:
   ￭ PRE IN. ingresso ANALOGICO (RCA) a basso livello
   IN1 - IN2 - IN3 - IN4 - IN5 - IN6
   Il cavo è fornito per collegare le uscite del segnale preamplificato proveniente dalla sorgente
   Master analogica con connettori RCA. Tramite software sarà possibile specializzare gli ingressi
   assegnando l’ingresso desiderato (vedi sez. 7.5.4- 7.5.5- 8.2.2). Sensibilità d’ingresso
   regolabile da 0,8 a 6 V RMS.

   ￭ DIGITAL IN. ingresso digitale S/PDIF
   S/PDIF-IN
   Il cavo è fornito per collegare il segnale dalla propria sorgente con uscita digitale tramite cavo
   coassiale specifico per segnali digitali con connessione RCA.
   S8 DSP accetta al suo ingresso segnali PCM con frequenza di campionamento massima fino a
   96 kHz 24 bit, non è pertanto possibile riprodurre segnali multicanali codificati DOLBY DIGITAL
   (AC3) provenienti da sorgenti audio/video (come ad esempio l’audio di un film in DVD)
   oppure DTS.






7. SPEAKER IN ingresso ad alto livello:
   IN1 - IN2 - IN3 - IN4 - IN5 - IN6
   Il cavo è fornito per essere collegato ai segnali amplificati provenienti dalla sorgente Master analogica. Tramite software sarà possibile specializzare gli ingressi assegnando l’ingresso desiderato (vedi sez. 7.5.4 - 7.5.5 - 8.2.2).
   Sensibilità d’ingresso regolabile da 2,5 a 21 VRMS.




   Nota: Quando si collega un cavo d’ingresso dell’altoparlante, utilizzare terminali Faston crimpati
       senza saldatura.
