AMPLIFICATORI VENEZIA

Leonardo Doffo
Aggiornato

Indice

1. CONTENUTO DELL'IMBALLO

1.1 VENEZIA V1 / VENEZIA V1 24V
1.2 VENEZIA V4
1.3 VENEZIA V4C
1.4 VENEZIA V5
1.5 VENEZIA V5C / VENEZIA V5C 24V
1.6 VENEZIA V6 / VENEZIA V6 24V

2. INSTALLAZIONE E MISURE

3. ALIMENTAZIONE E PROTEZIONE

3.1 ALIMENTAZIONE
3.2 CONNESSIONE ALIMENTAZIONE MULTIPLA
3.3 PROTEZIONE

4. CONNESSIONI DI INGRESSO / USCITA E CONTROLLO REMOTO VOLUME SUBWOOFER

4.1 VENEZIA V1 / VENEZIA V1 24V
4.2 VENEZIA V4
4.3 VENEZIA V4C
4.4 VENEZIA V5
4.5 VENEZIA V5C / VENEZIA V5C 24V
4.6 VENEZIA V6 / VENEZIA V6 24V

5. CONTROLLI

5.1 VENEZIA V1 / VENEZIA V1 24V
5.2 VENEZIA V4
5.3 VENEZIA V4C
5.4 VENEZIA V5
5.5 VENEZIA V5C / VENEZIA V5C 24V
5.6 VENEZIA V6 / VENEZIA V6 24V

6. ESEMPI DI INSTALLAZIONE

6.1 VENEZIA V1 / VENEZIA V1 24V
6.2 VENEZIA V4
6.3 VENEZIA V4C
6.4 VENEZIA V5
6.5 VENEZIA V5C / VENEZIA V5C 24V
6.6 VENEZIA V6 / VENEZIA V6 24V

7. SCHEMA A BLOCCHI

7.1 VENEZIA V1 / VENEZIA V1 24V
7.2 VENEZIA V4
7.3 VENEZIA V4C
7.4 VENEZIA V5
7.5 VENEZIA V5C / VENEZIA V5C 24V
7.6 VENEZIA V6 / VENEZIA V6 24V





1. CONTENUTO DELL'IMBALLO

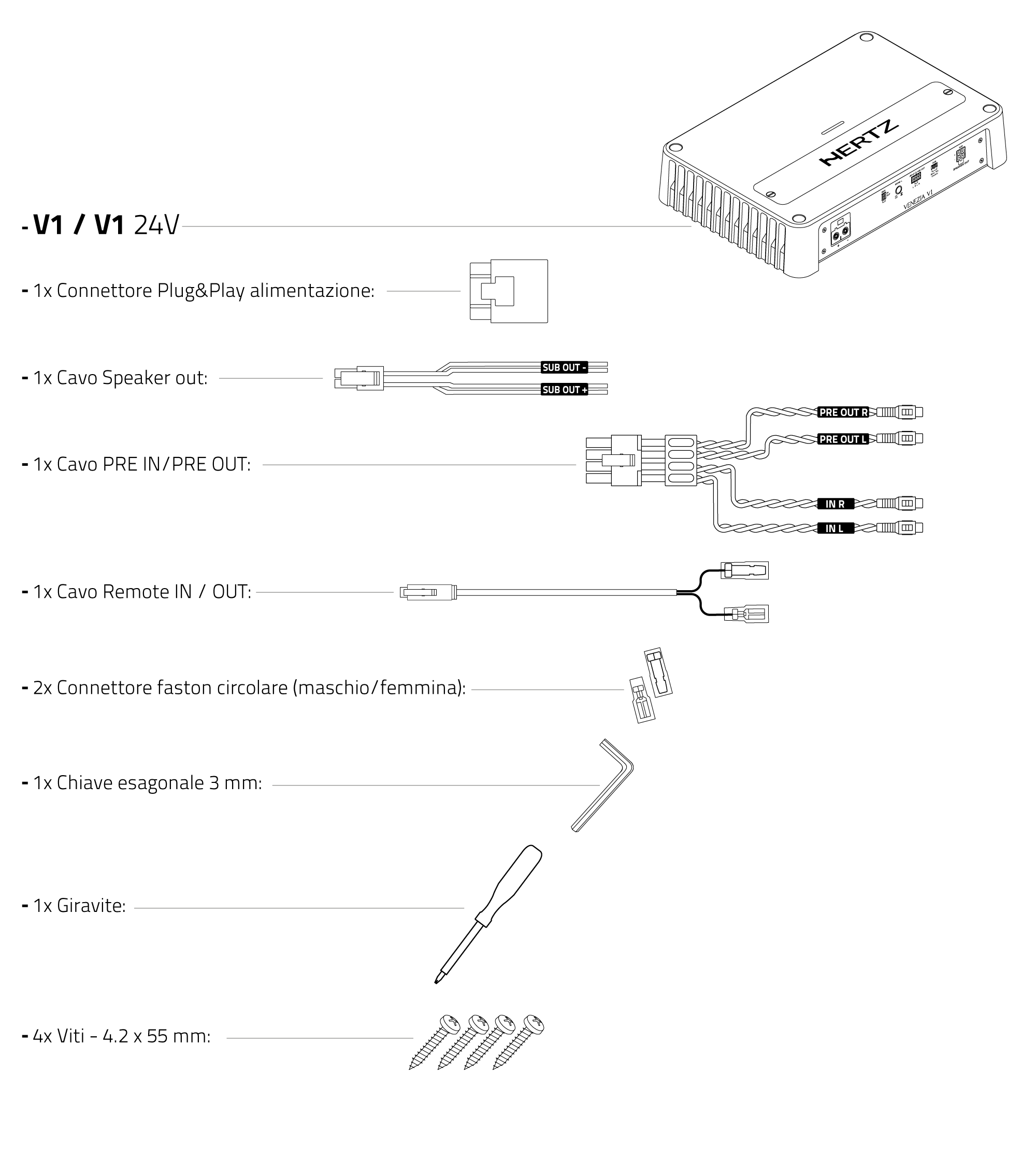

1.1 VENEZIA V1 / VENEZIA V1 24V

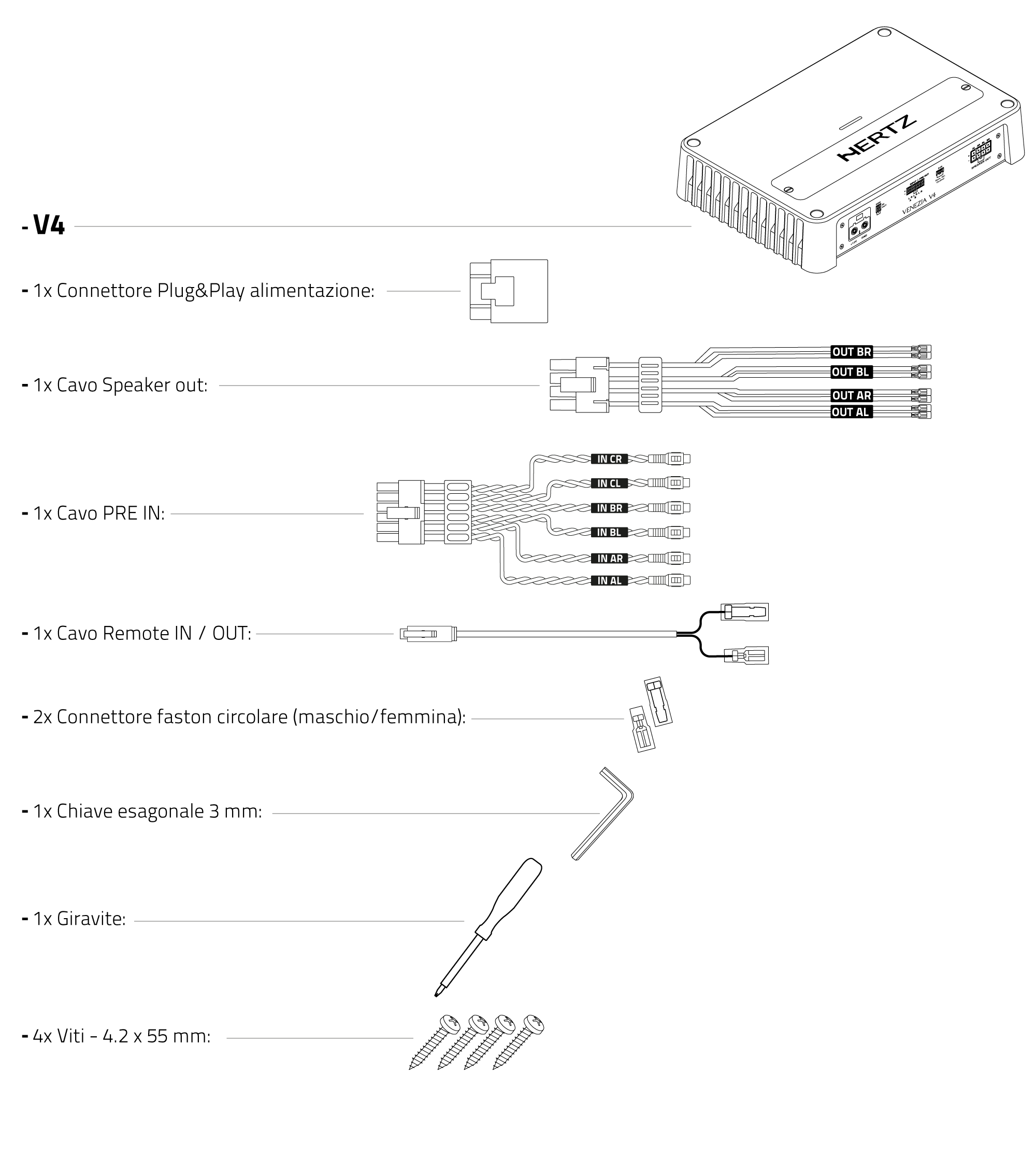

1.2 VENEZIA V4

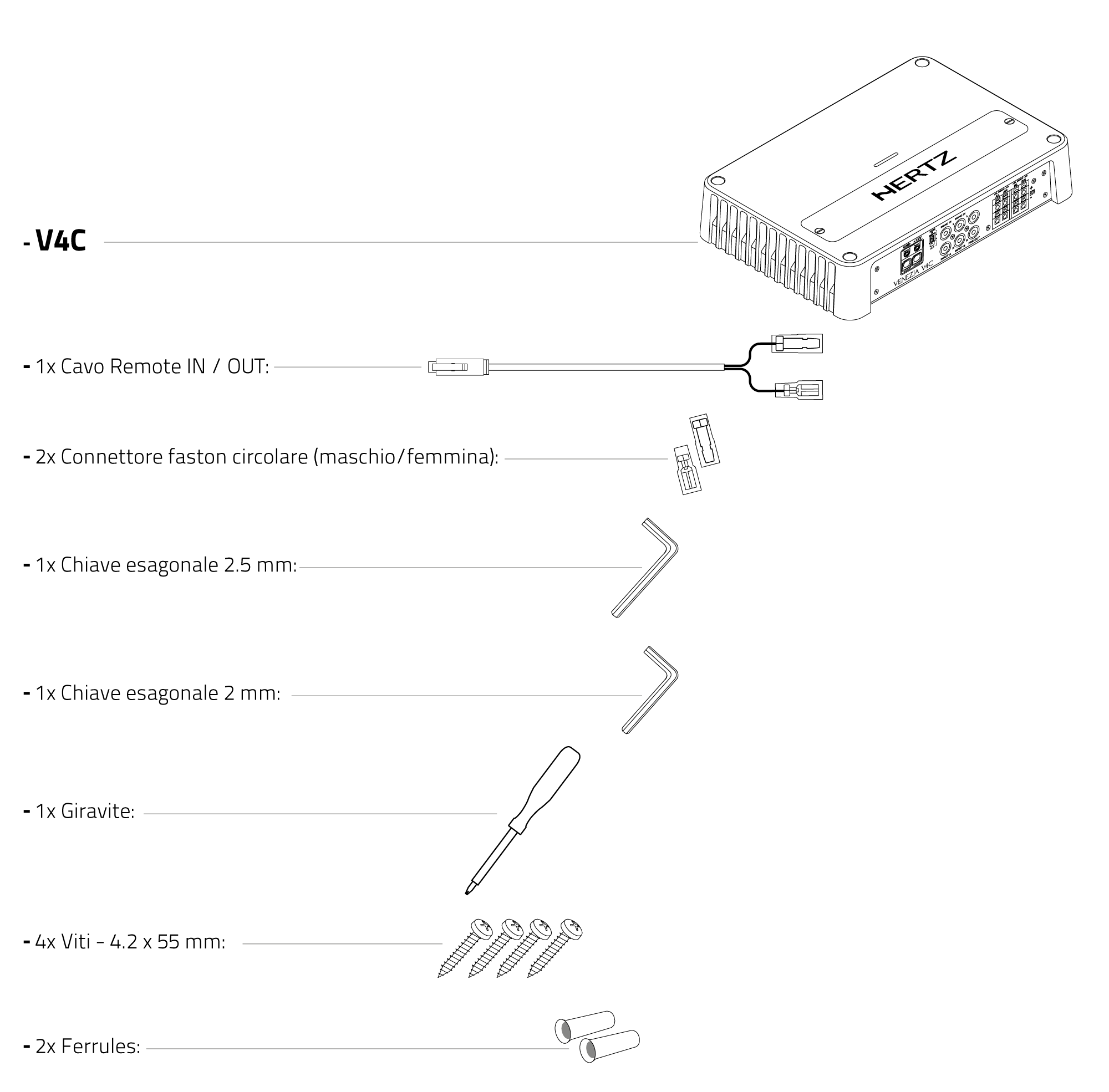

1.3 VENEZIA V4C

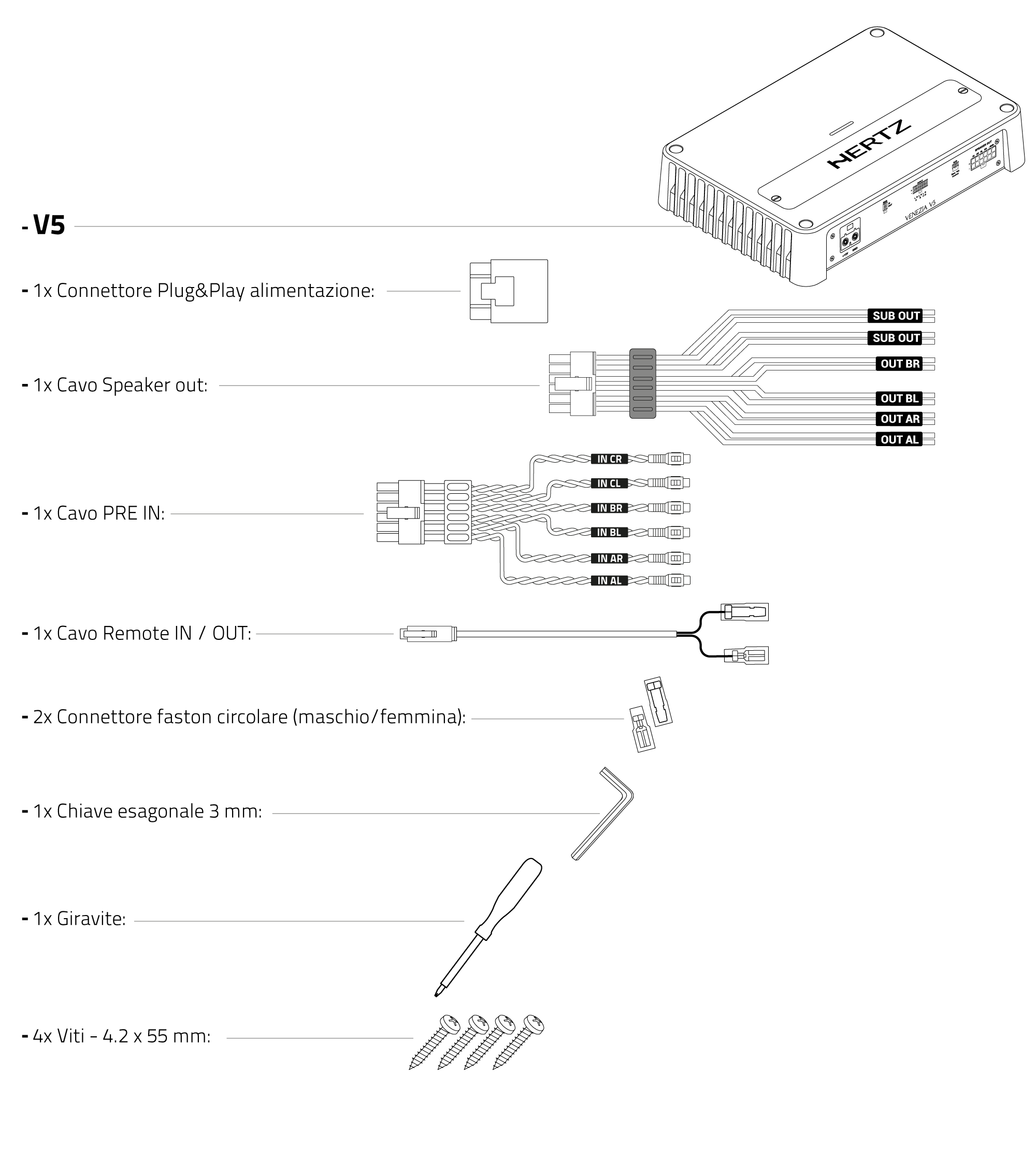

1.4 VENEZIA V5

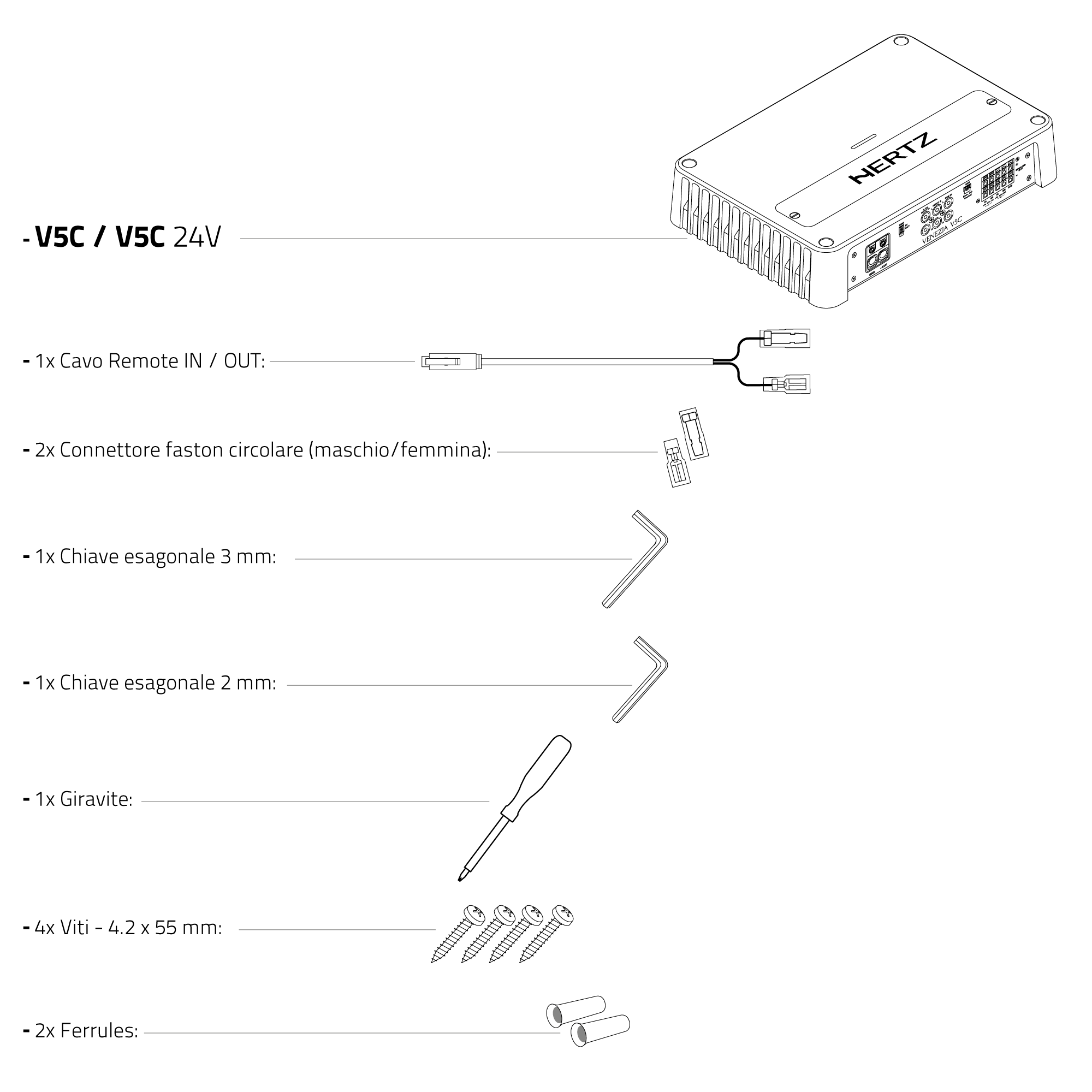

1.5 VENEZIA V5C / VENEZIA V5C 24V

Contenuto-dell'imballo-V5C_V5C 24V.png

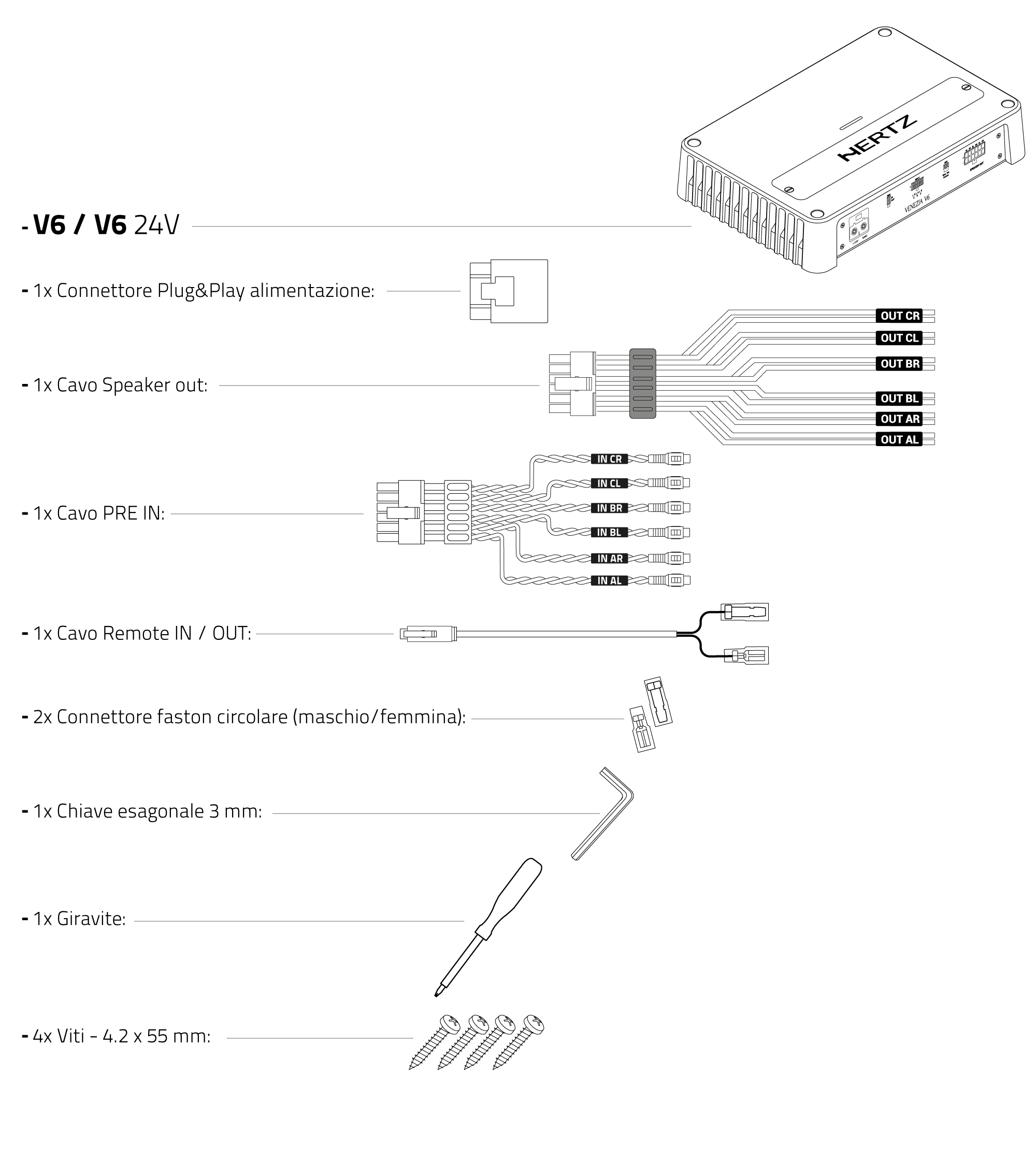

1.6 VENEZIA V6 / VENEZIA V6 24V

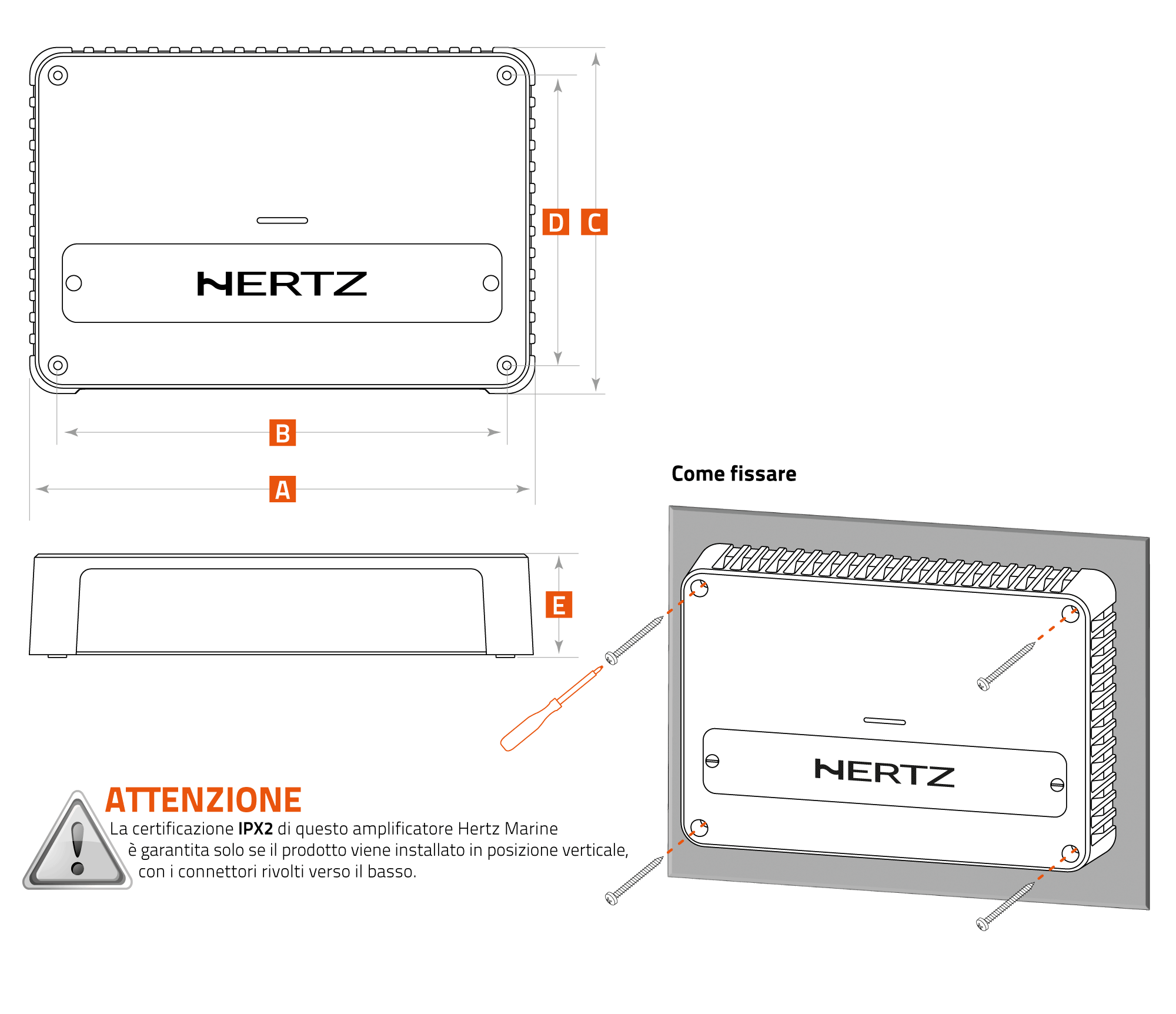

2. INSTALLAZIONE E MISURE



  A B C D E
V1
V1 24V  		270  240  185  155  54  mm
10.63  9.45  7.28  6.10  2.12  in.
V4
 		 270  240  185  155  54  mm
10.63  9.45  7.28  6.10  2.12  in.
V5
 		 330  300  200  170  54  mm
13  11.8  7.87  6.7  2.12  in.
V6
V6 24V  		330  300  200  170  54  mm
13  11.8  7.87  6.7  2.12  in.
V4C
  		205  175  155  125  48.5  mm
8.07  6.89  6.10  4.92  1.91  in.
V5C
V5C 24V  		270  240  185  155  54  mm
10.63  6.89  6.10  4.92  2.12  in.

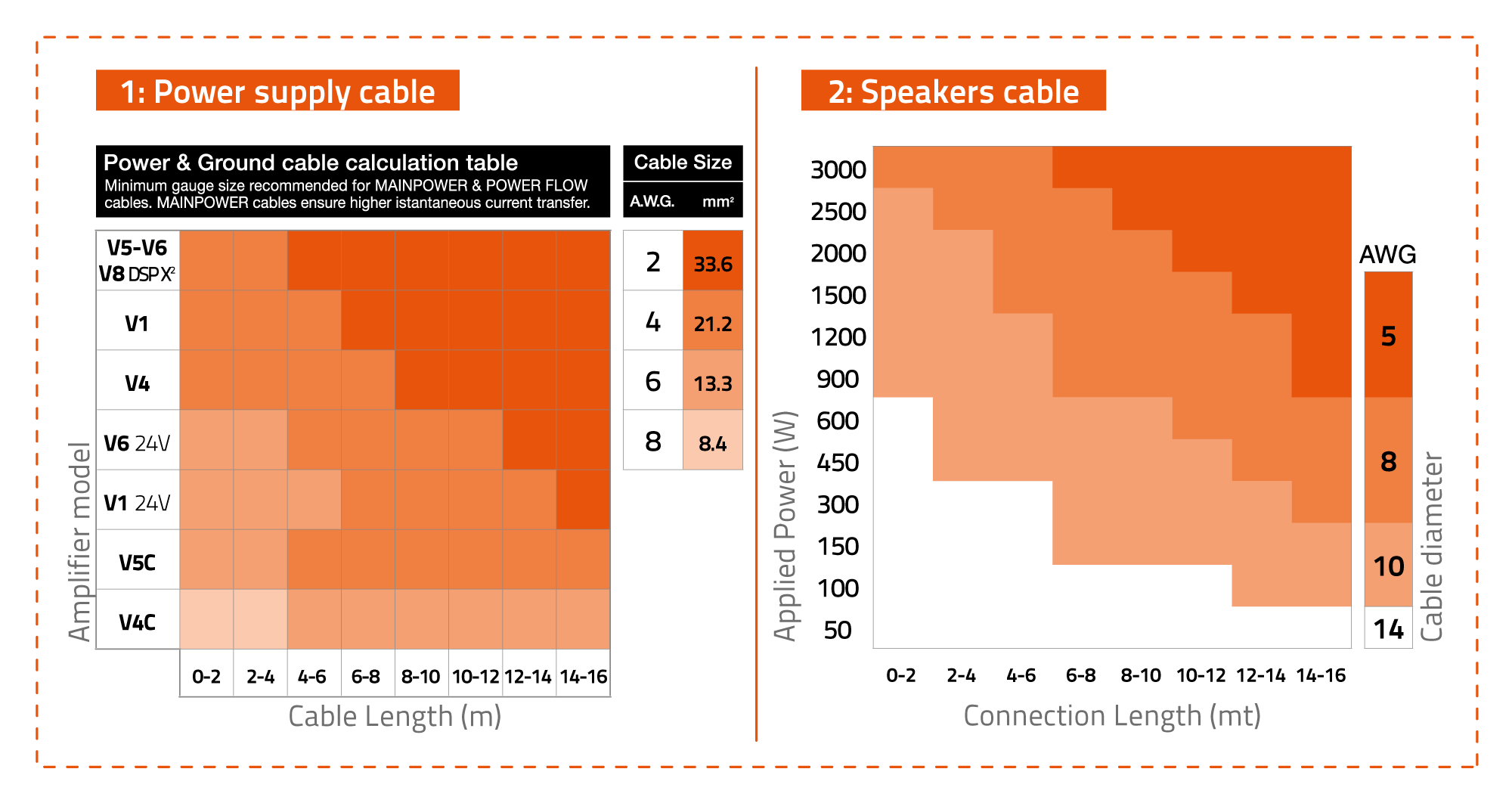

CONNESSIONI








3. ALIMENTAZIONE E PROTEZIONE

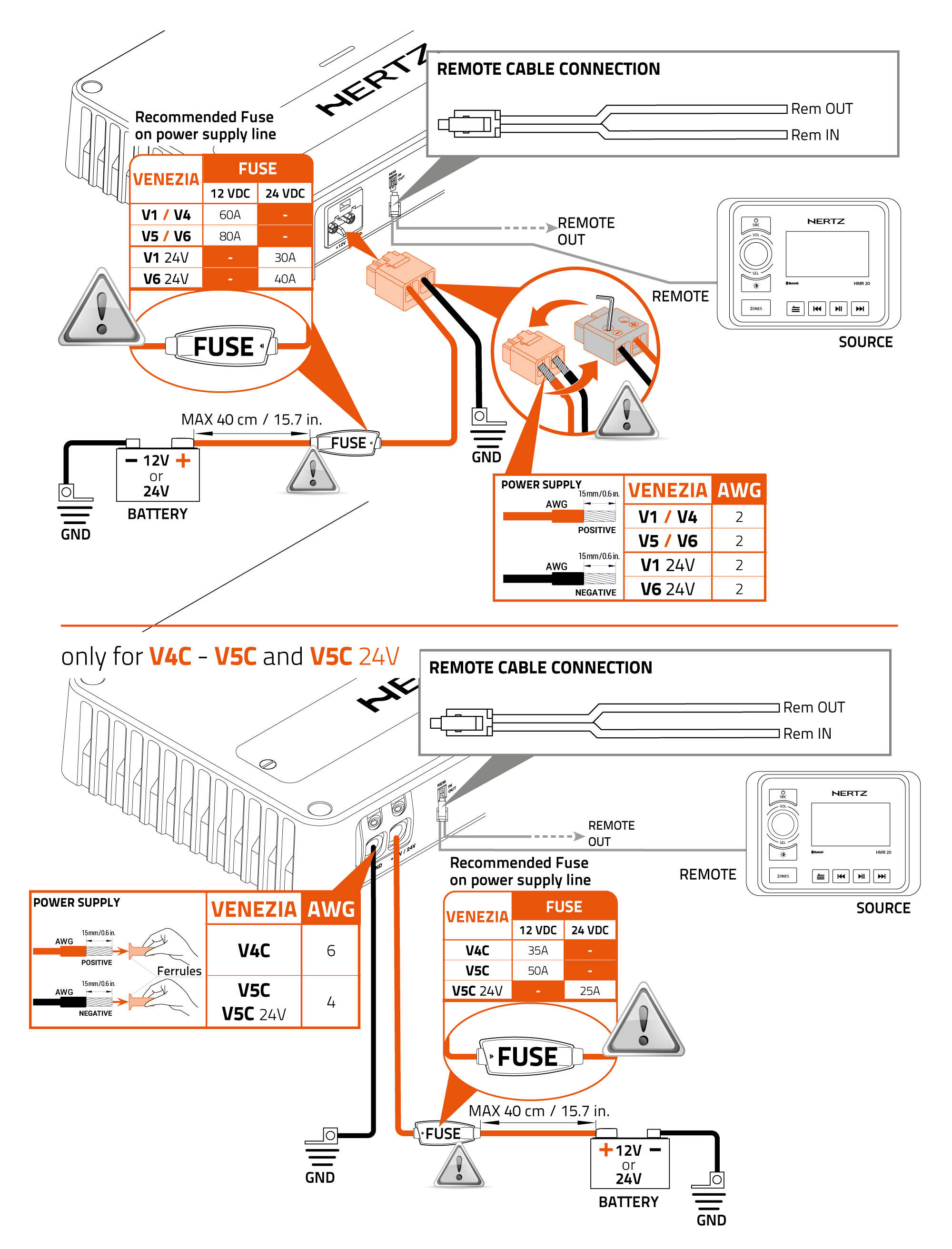

3.1 ALIMENTAZIONE

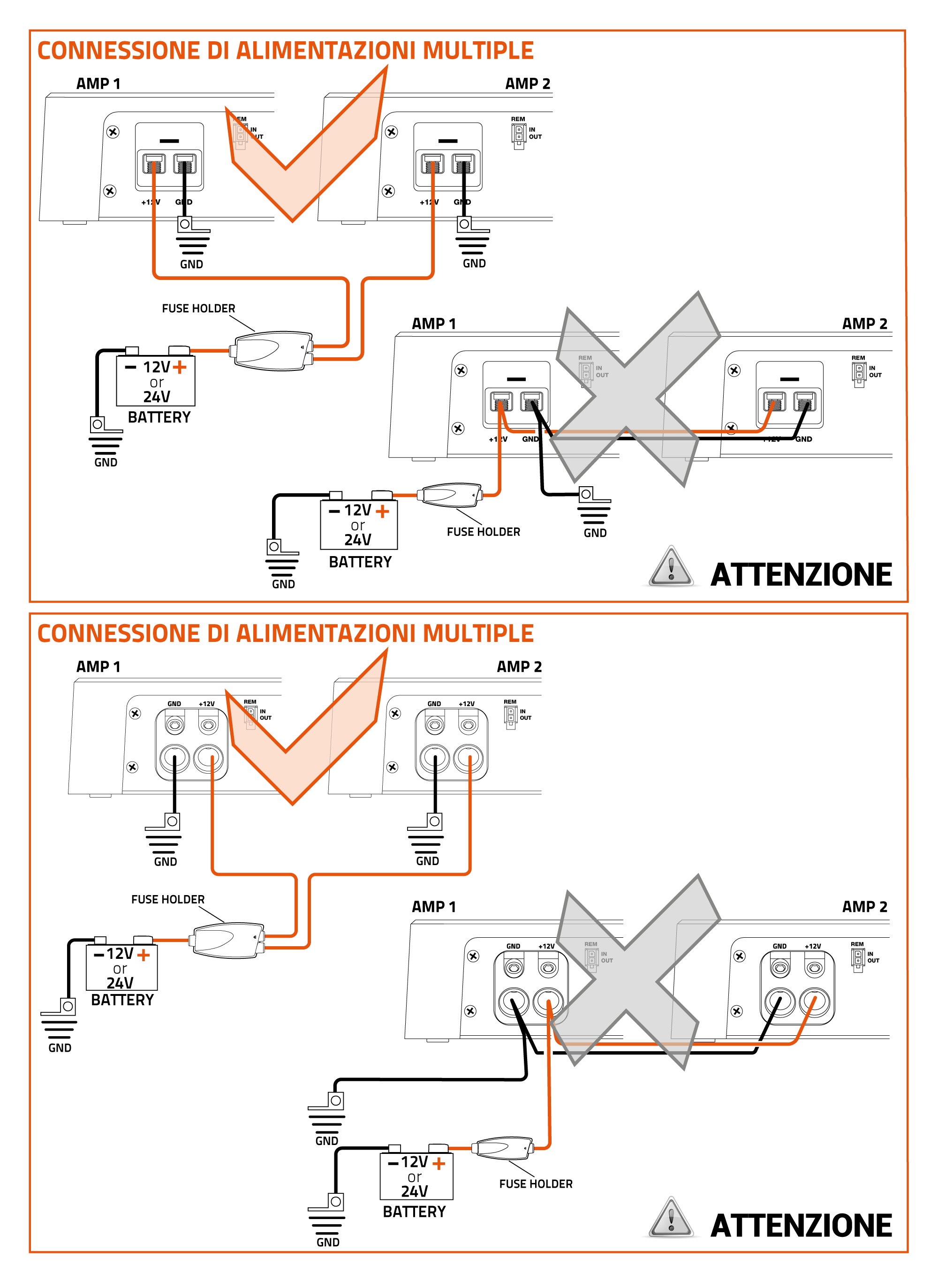

3.2 CONNESSIONE ALIMENTAZIONE MULTIPLA

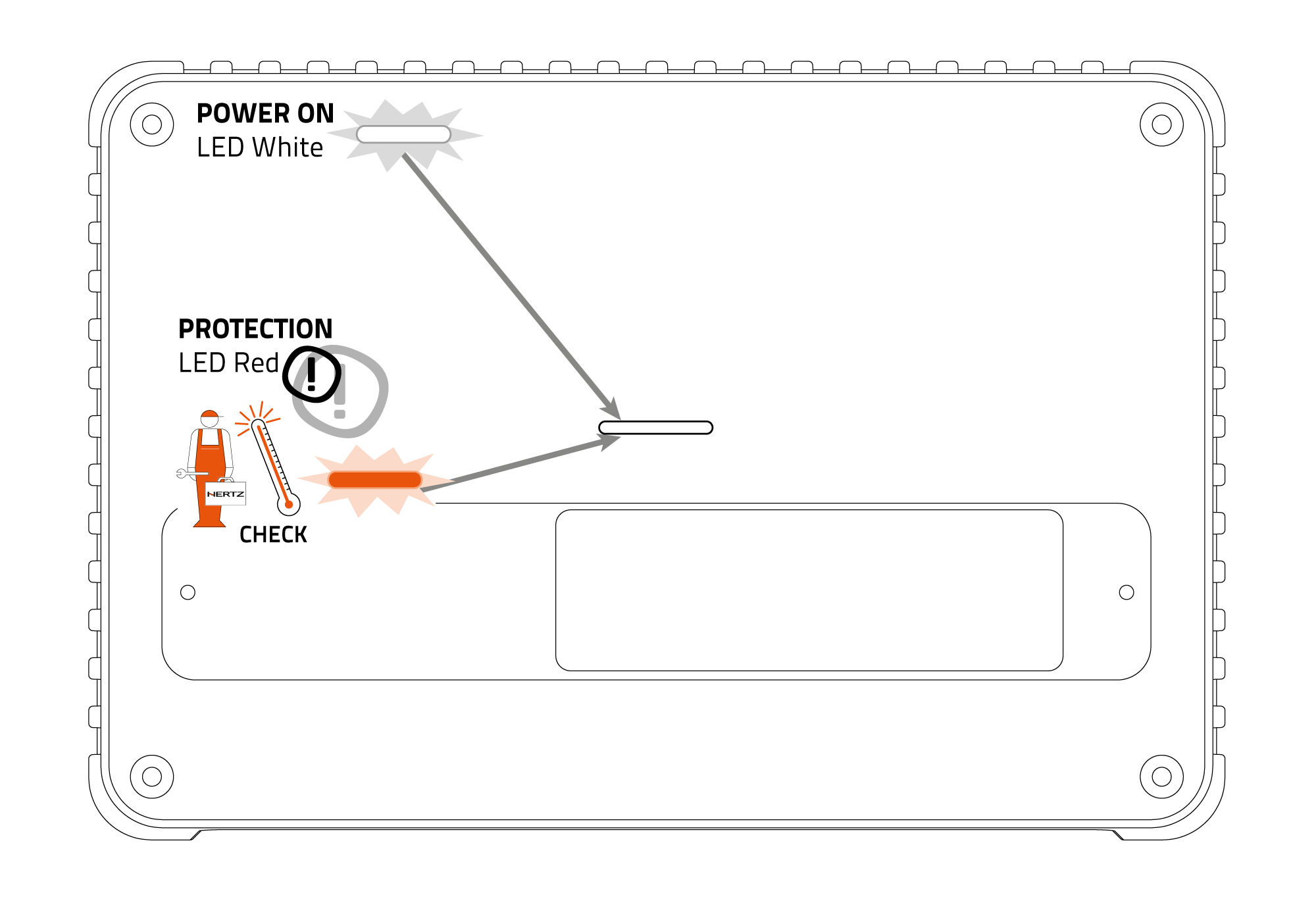

3.3 PROTEZIONE






4. CONNESSIONI DI INGRESSO / USCITA E CONTROLLO REMOTO VOLUME SUBWOOFER

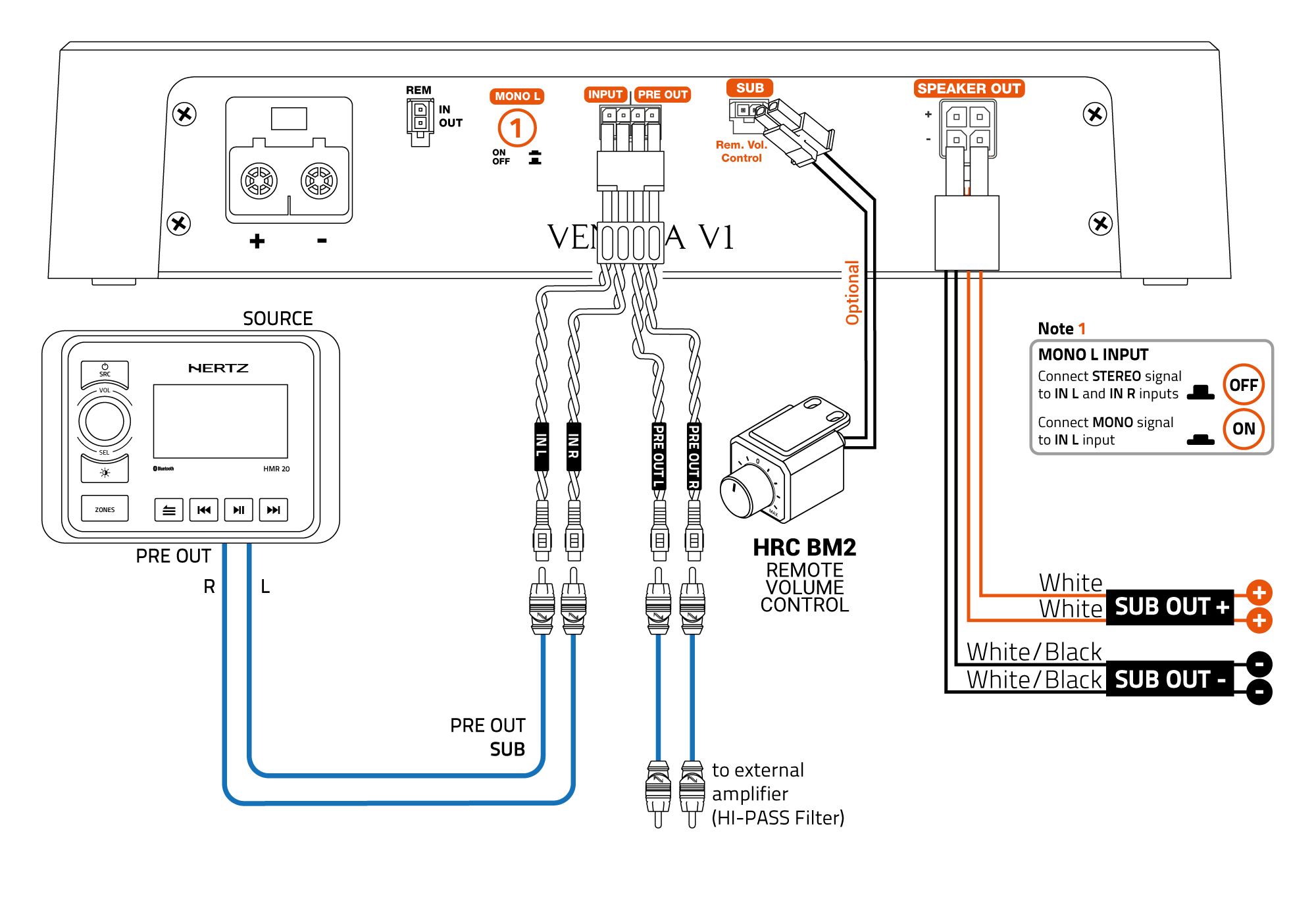

4.1 VENEZIA V1 / VENEZIA V1 24V

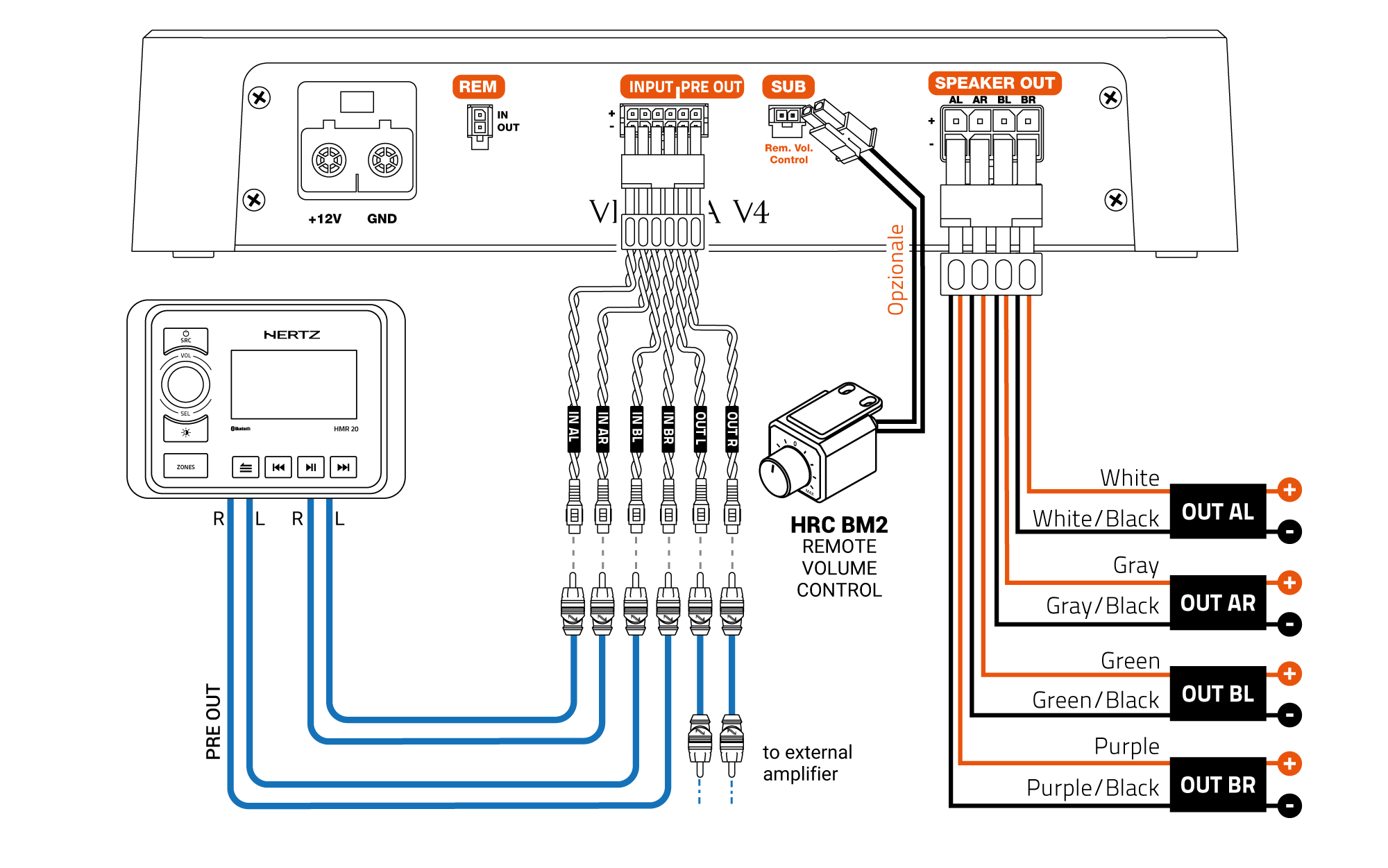

4.2 VENEZIA V4

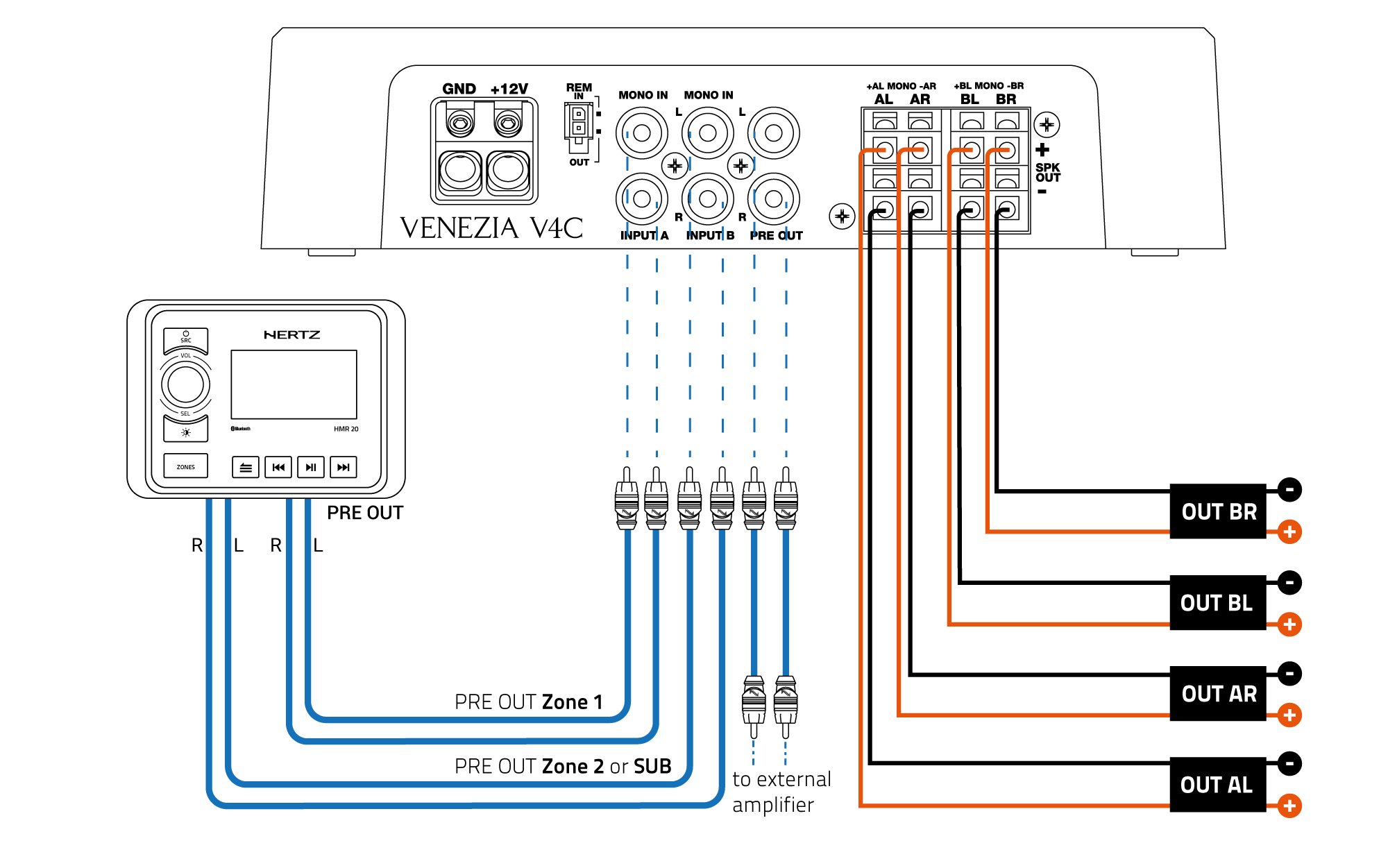

4.3 VENEZIA V4C

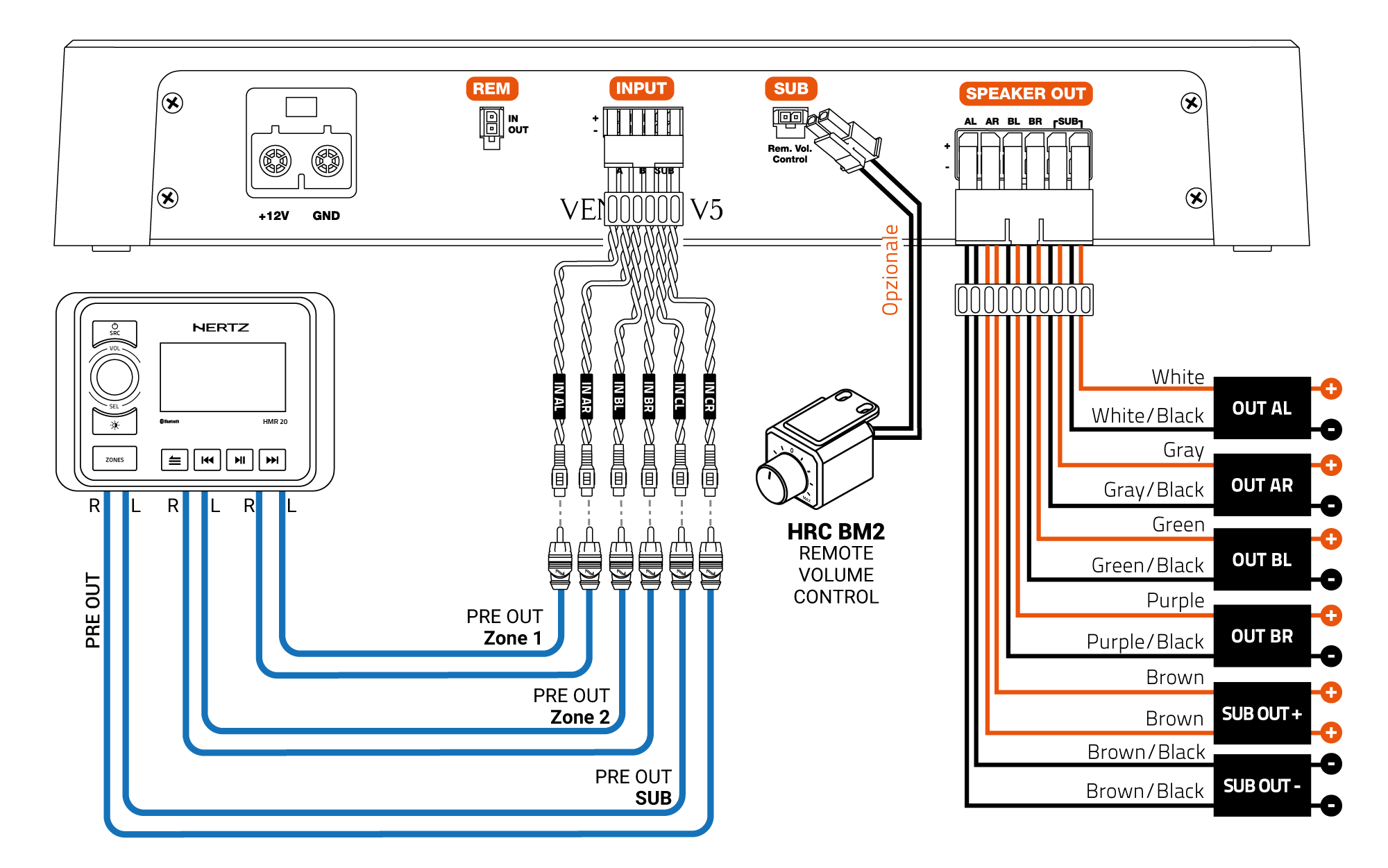

4.4 VENEZIA V5

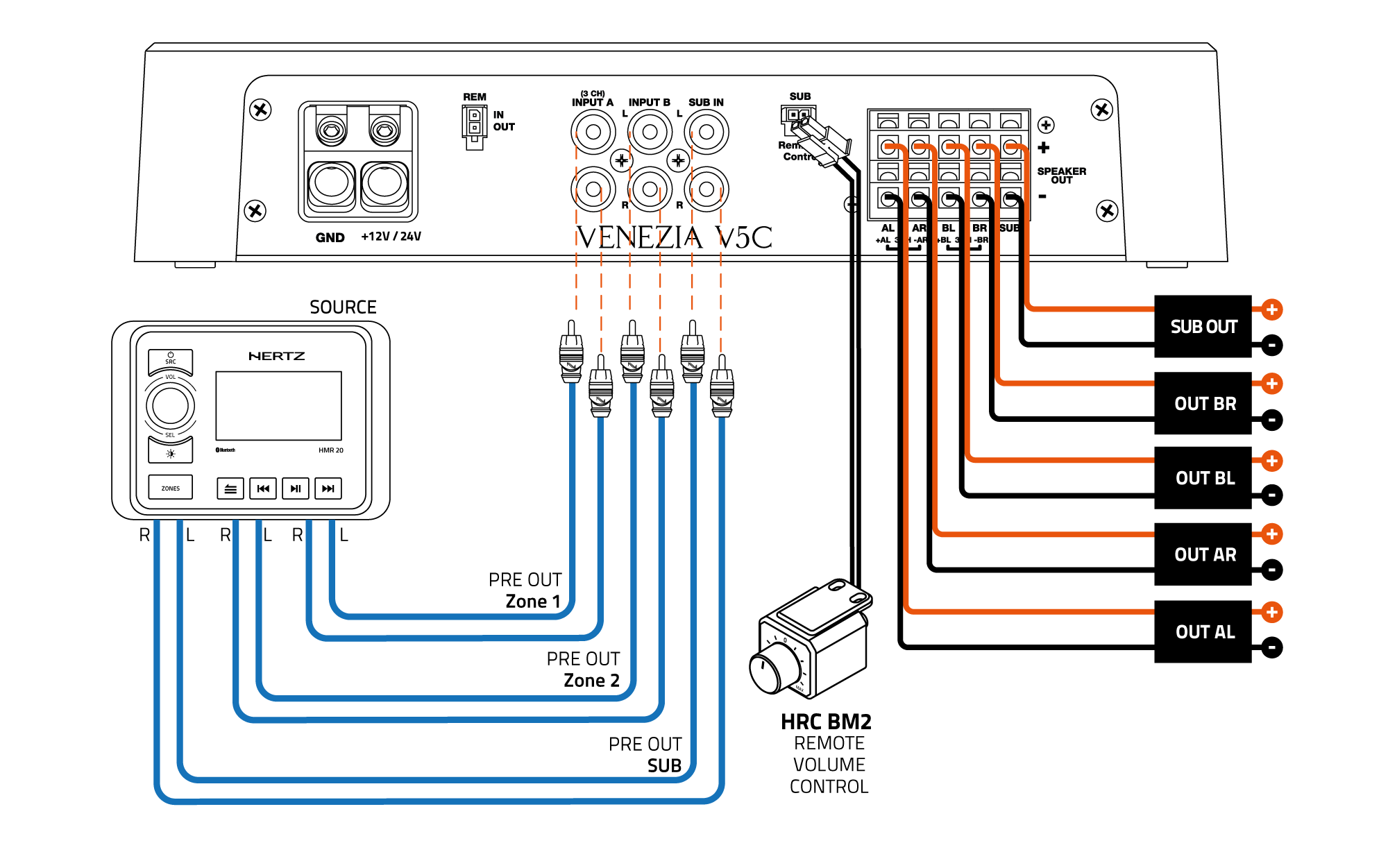

4.5 VENEZIA V5C / VENEZIA V5C 24V

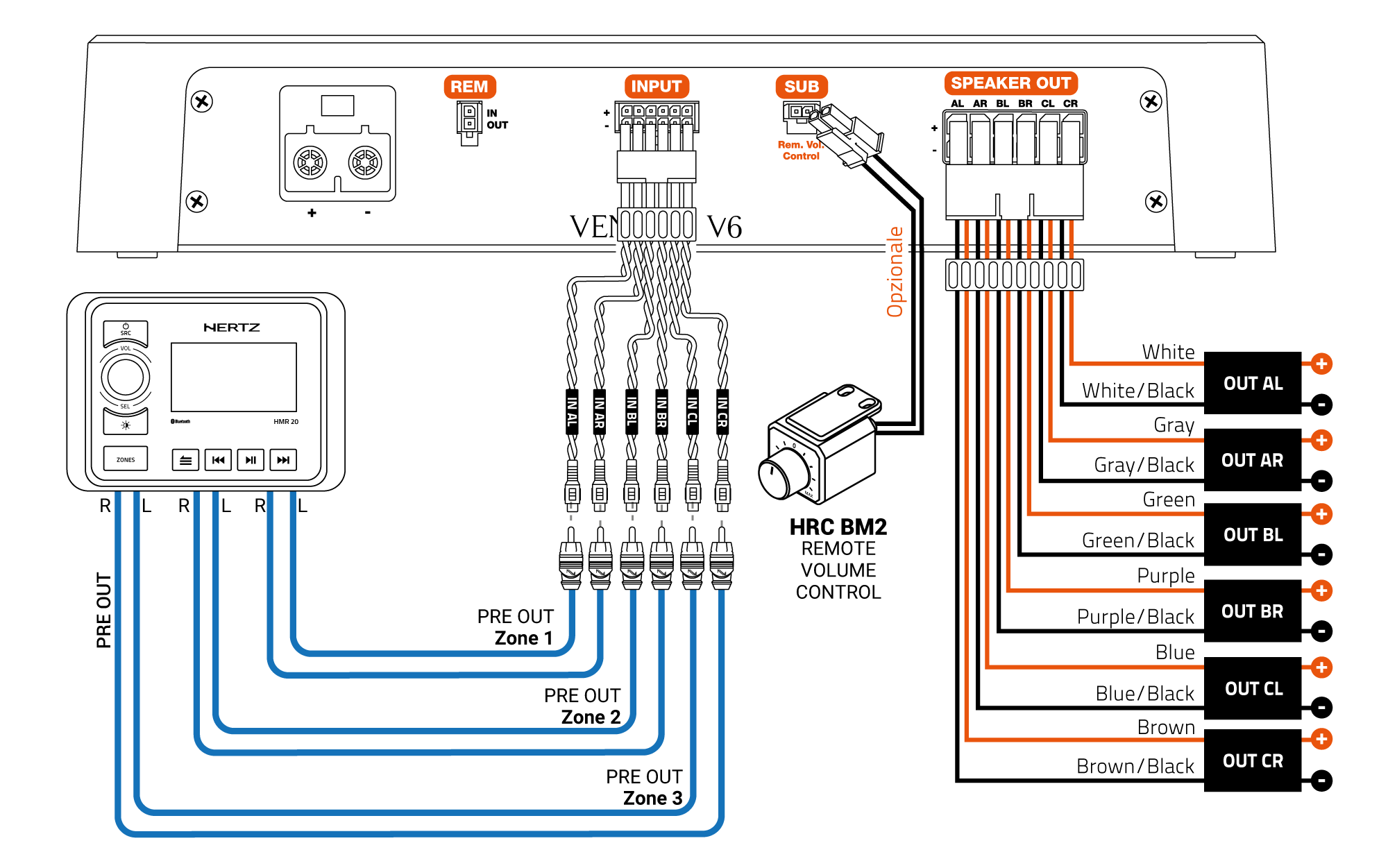

4.6 VENEZIA V6 / VENEZIA V624V








5. CONTROLLI

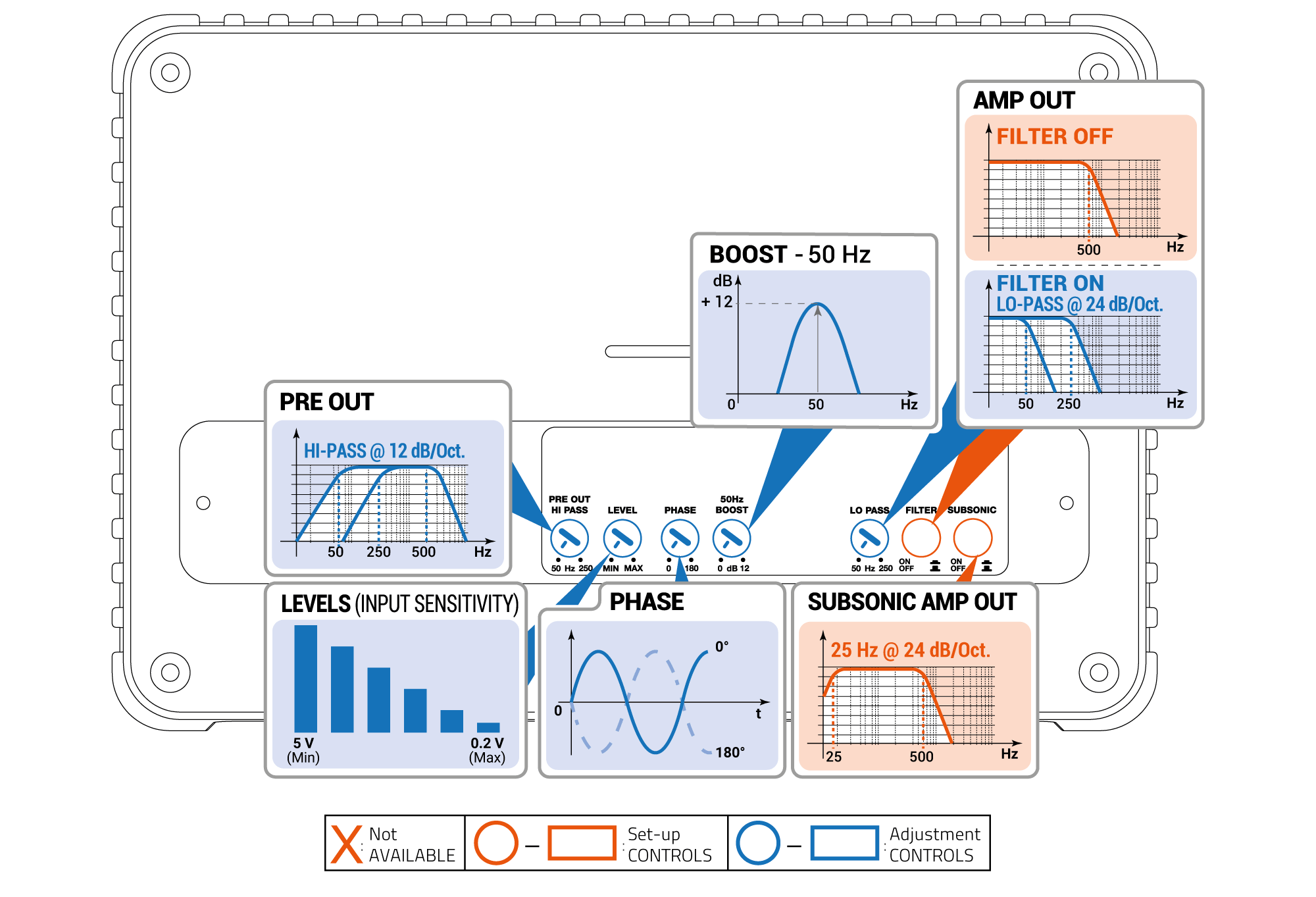

5.1 VENEZIA V1 / VENEZIA V1 24V

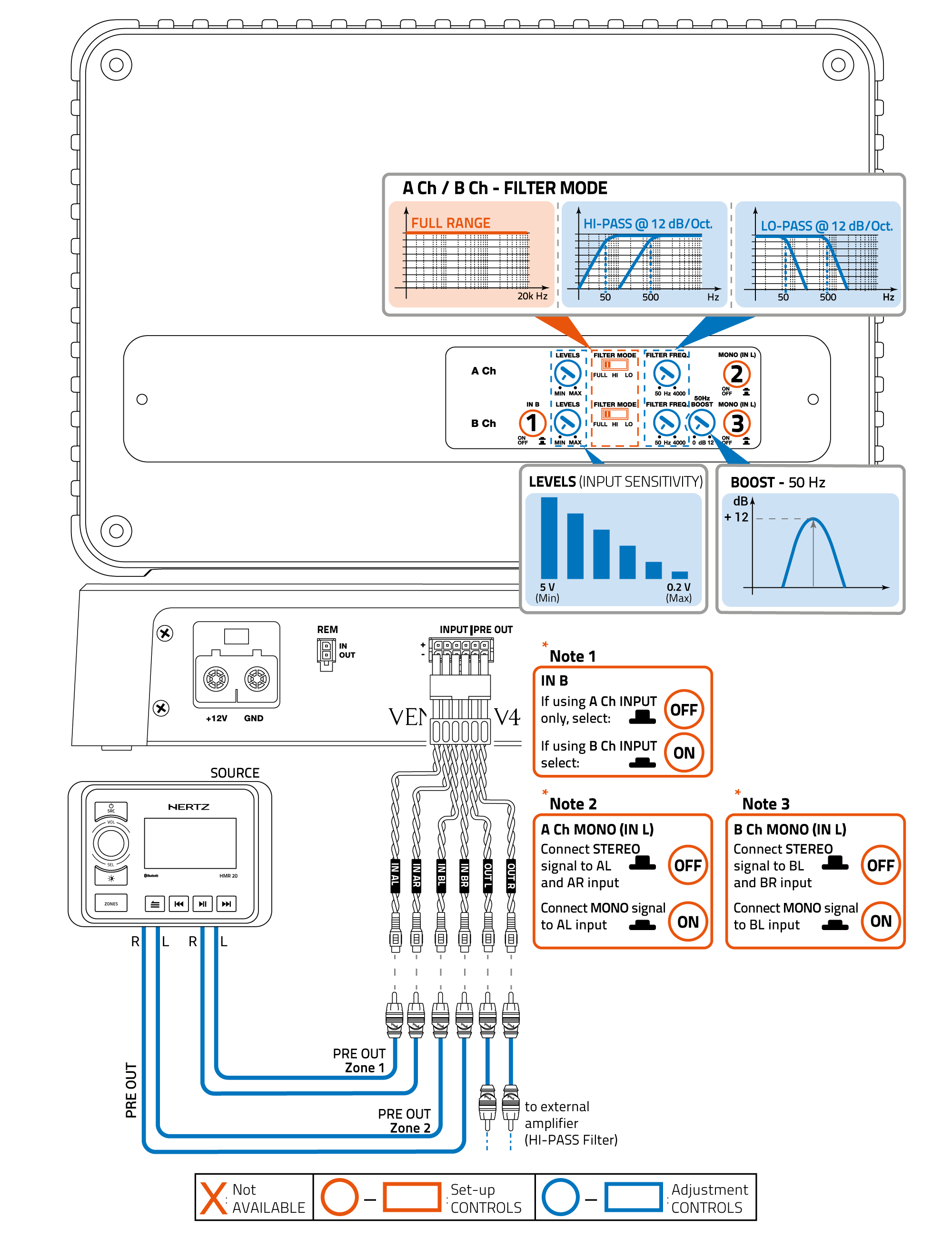

5.2 VENEZIA V4

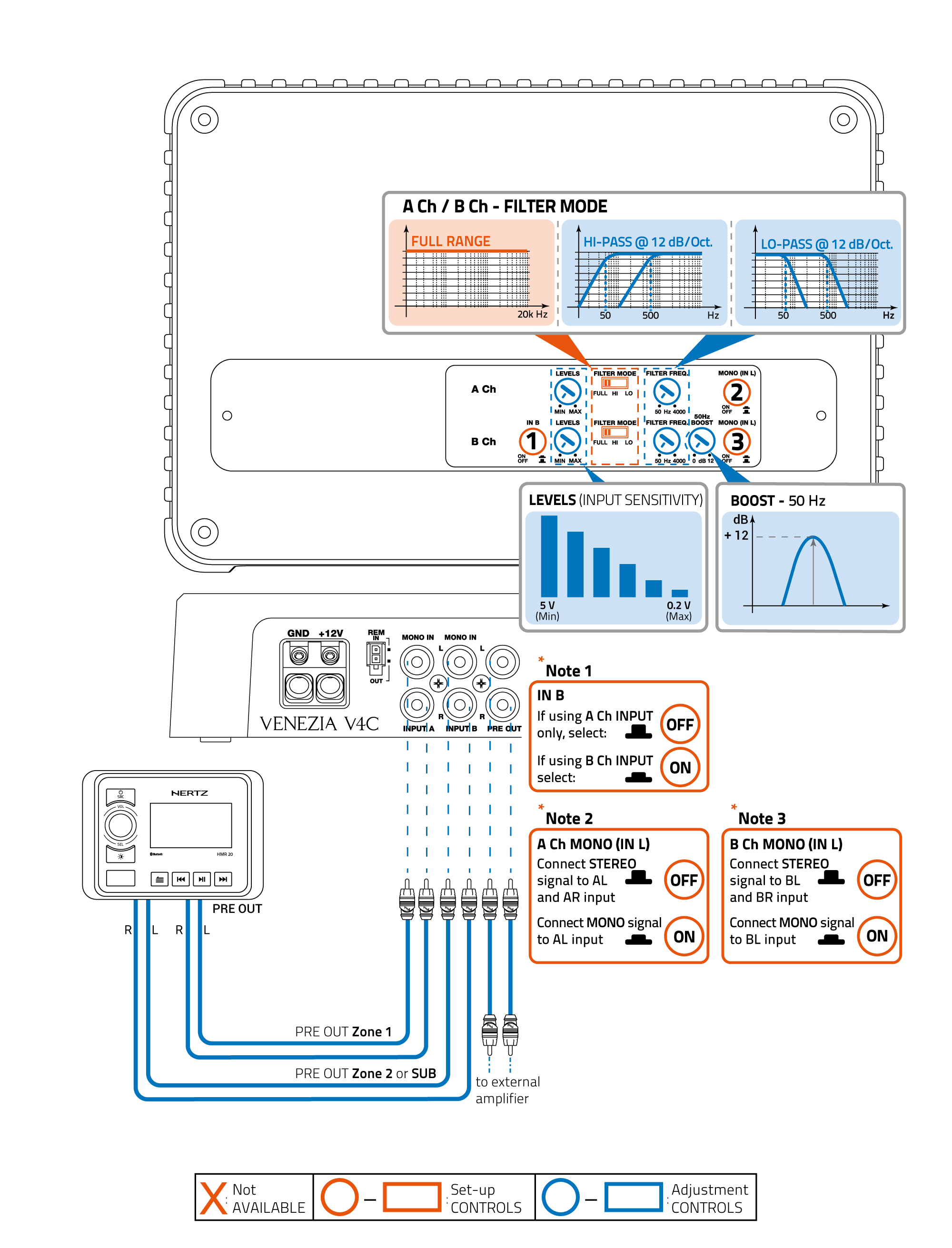

5.3 VENEZIA V4C

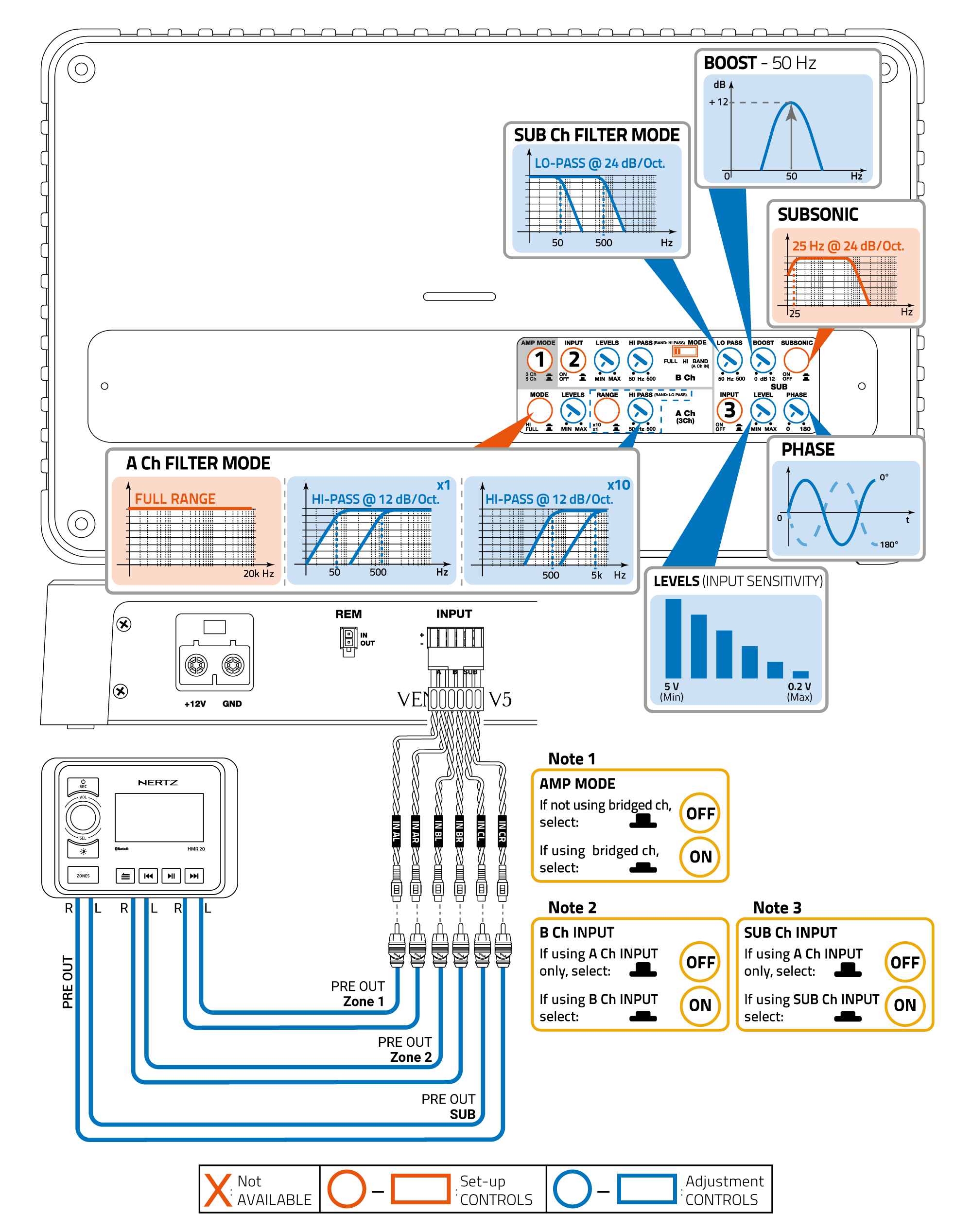

5.4 VENEZIA V5

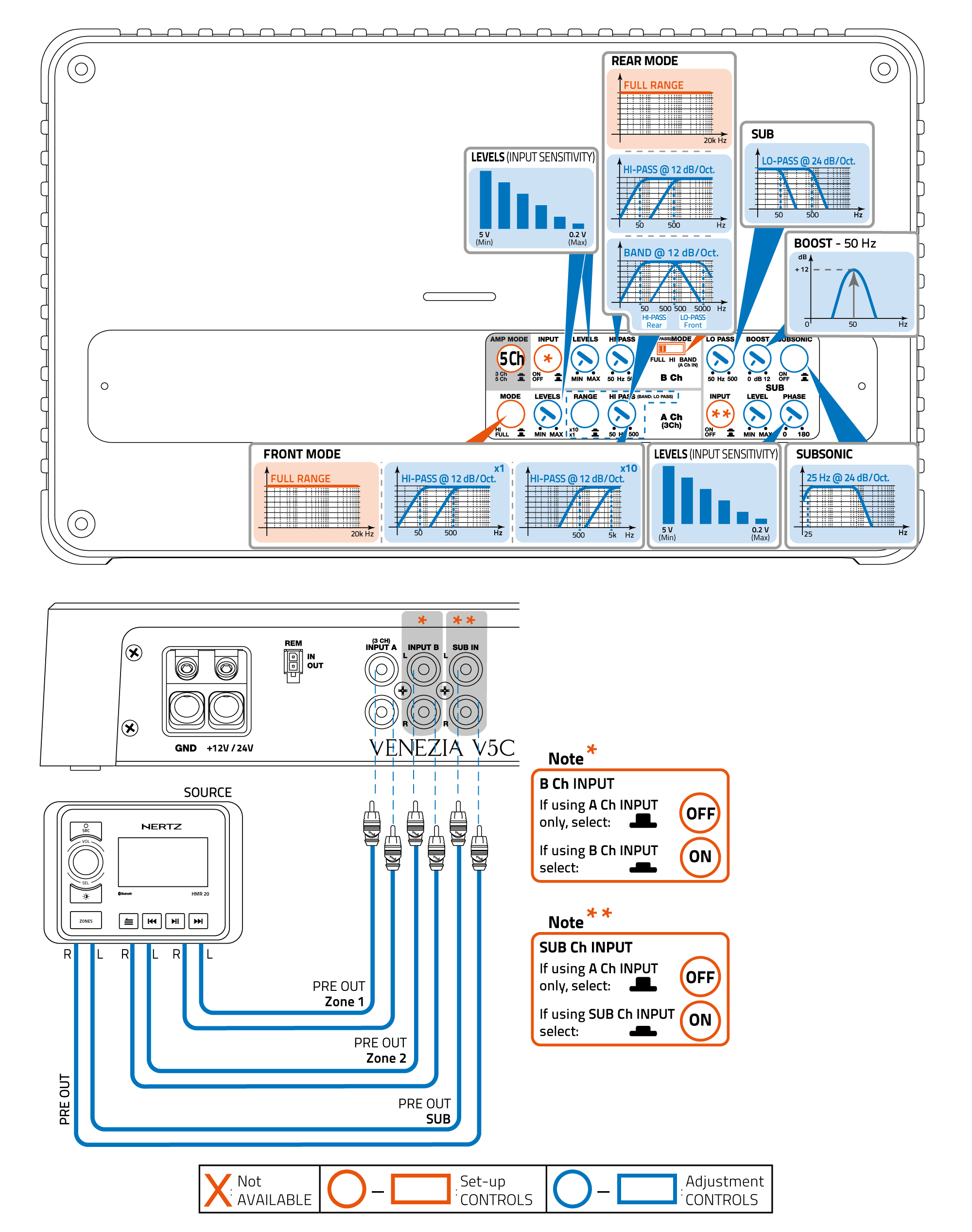

5.5 VENEZIA V5C / VENEZIA V5C 24V

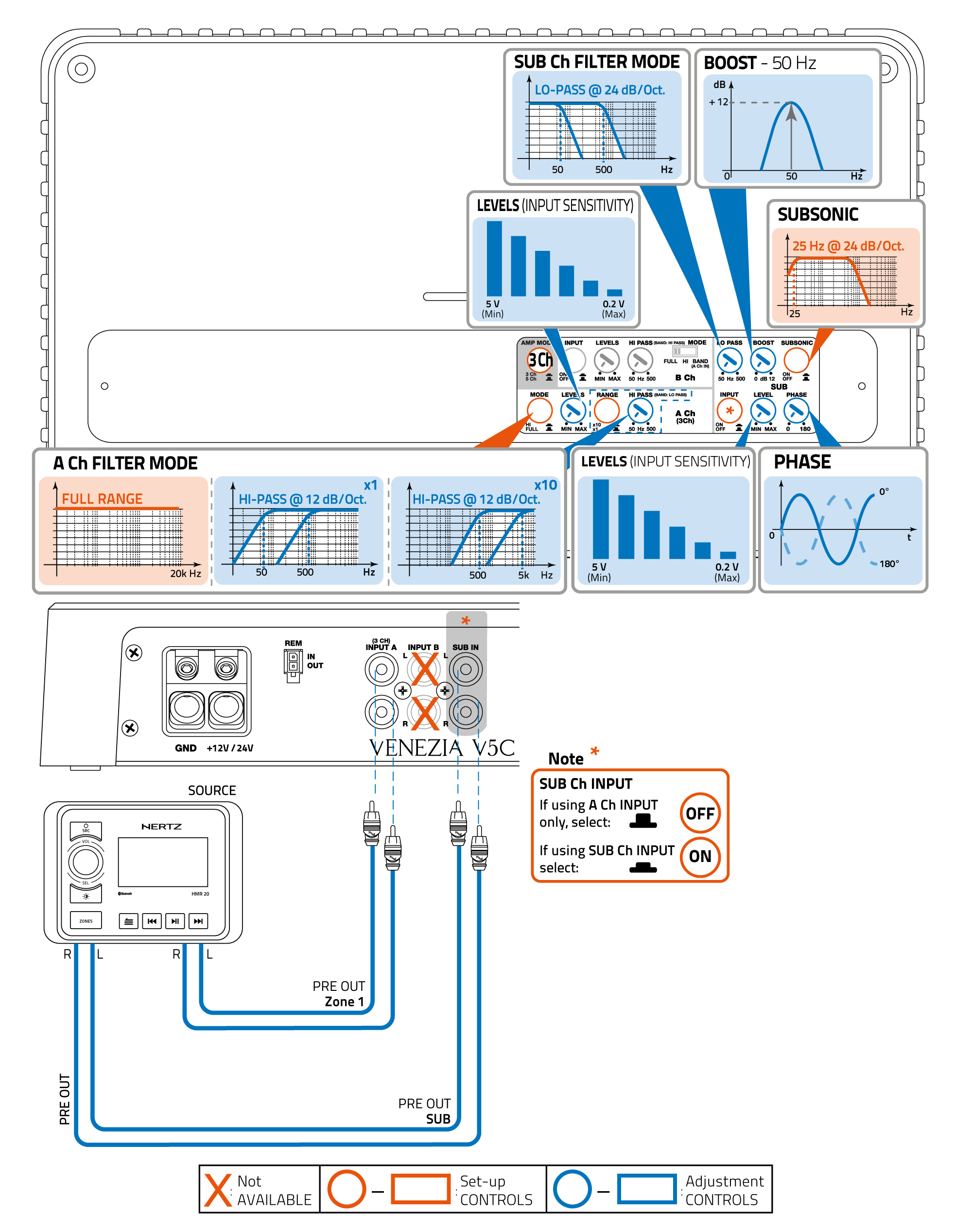

◼︎Modalita 3 ch




◼︎Modalita 5 ch

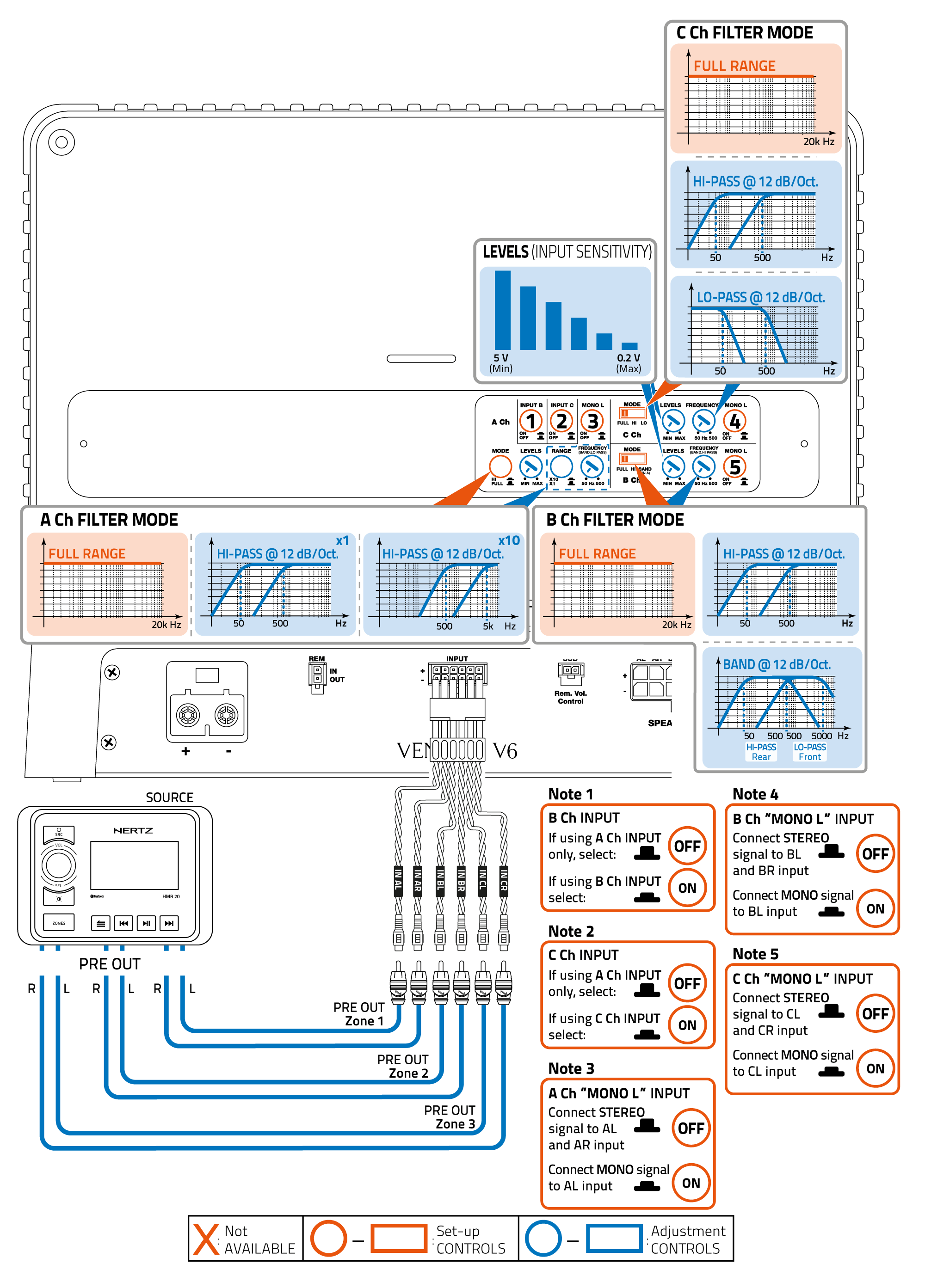

5.6 VENEZIA V6 / VENEZIA V6 24V






6. ESEMPI DI INSTALLAZIONE



6.1 VENEZIA V1 / VENEZIA V1 24V

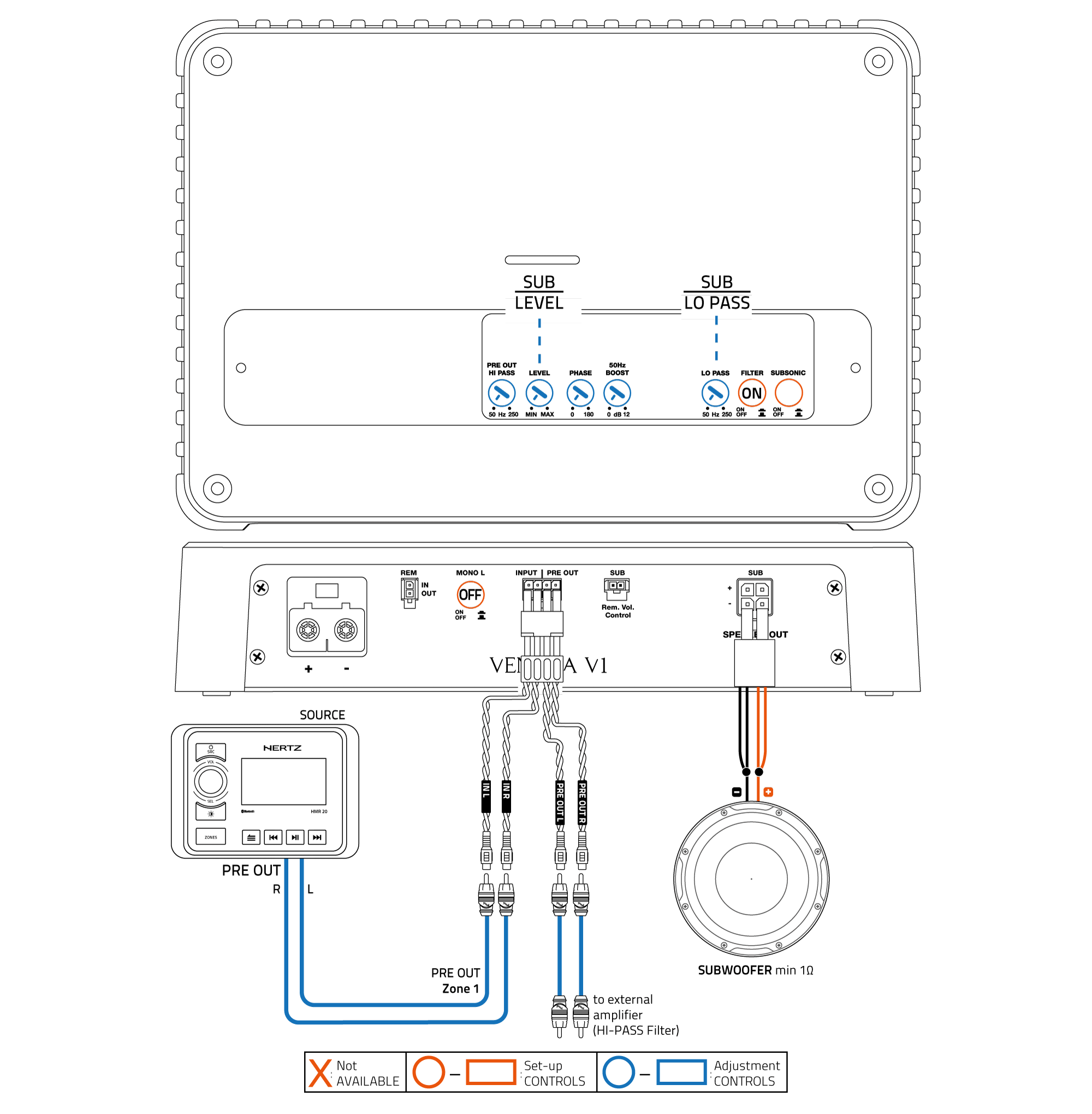

1. 1Ch OUT (2Ch IN): FILTERED SUBWOOFER

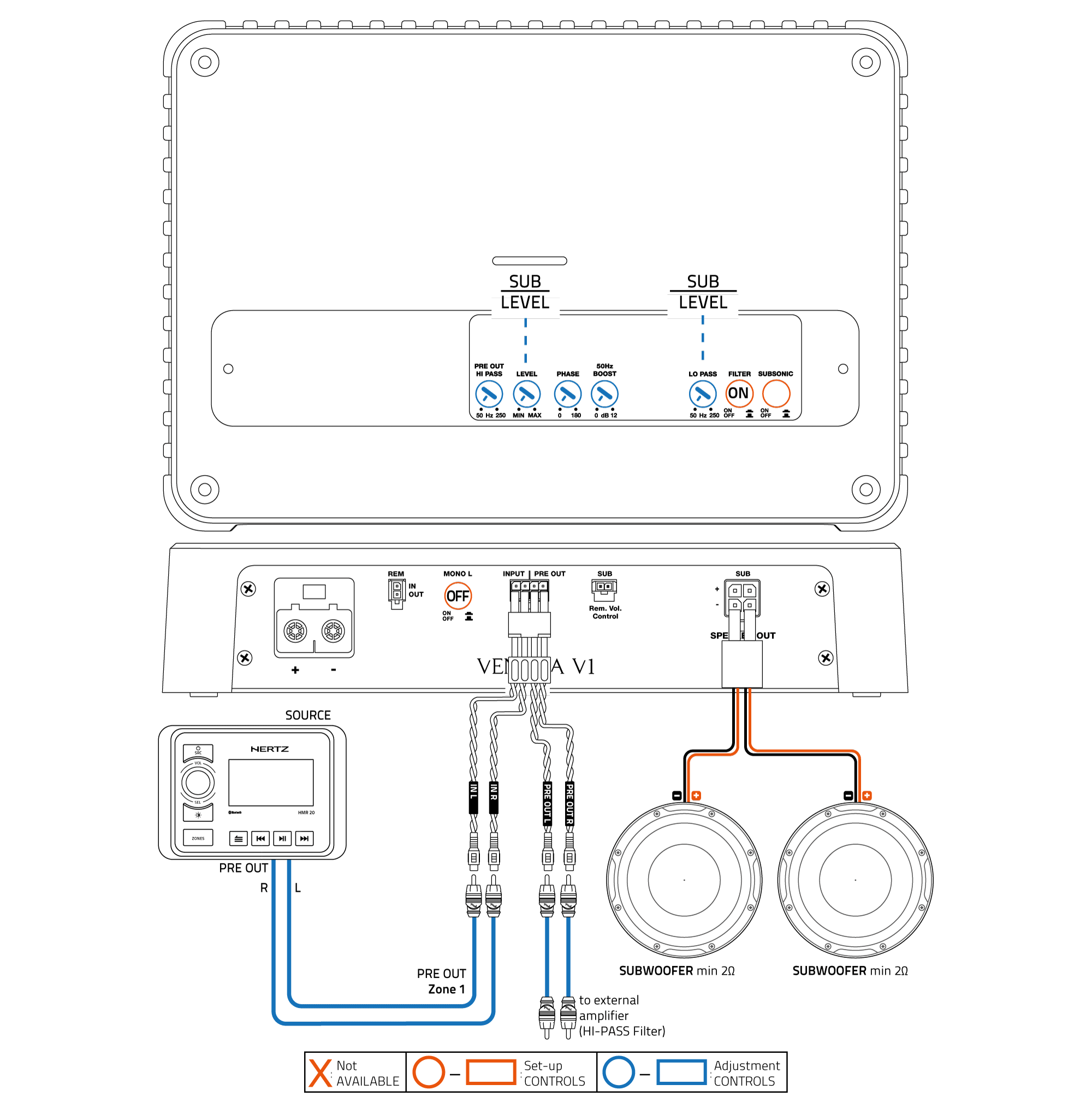

2. 1Ch OUT (2Ch IN): FILTERED 2 X 2Ω SUBWOOFER

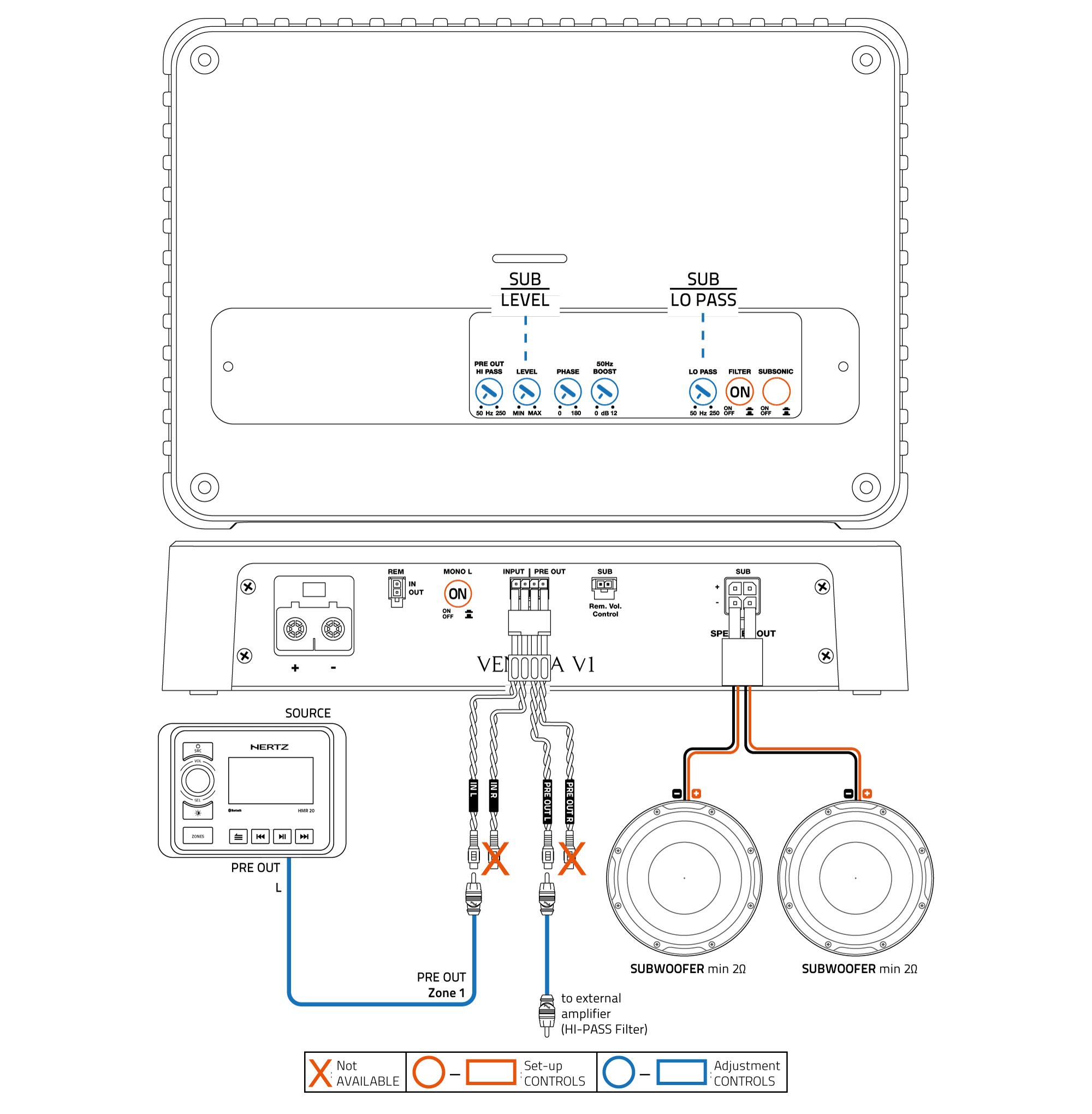

3. 1Ch OUT (1Ch IN): FILTERED 2 X 2Ω SUBWOOFER (MONO L IN)










6.2 VENEZIA V4

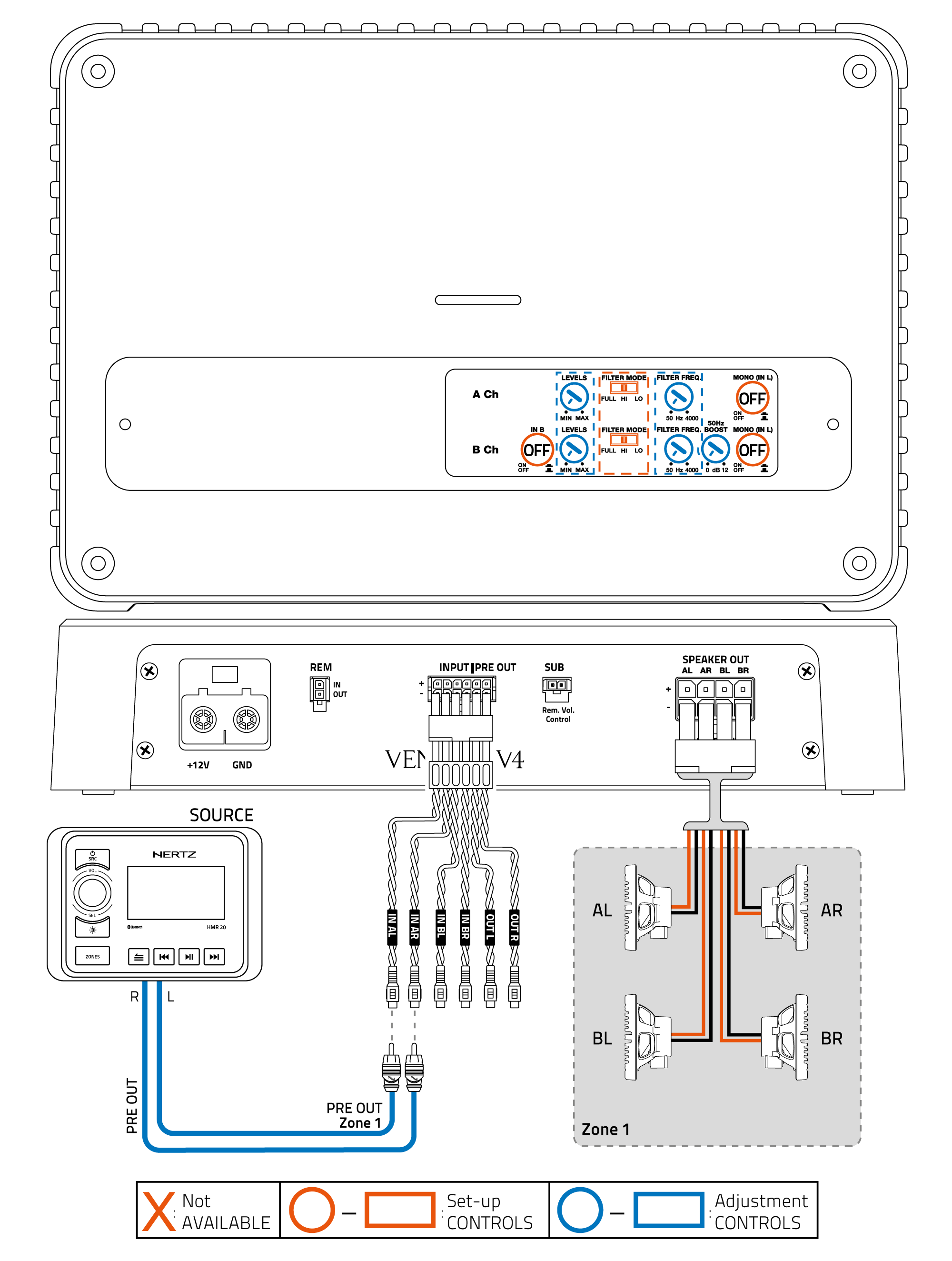

1. 4Ch OUT (2Ch IN): 4 COAXIALS

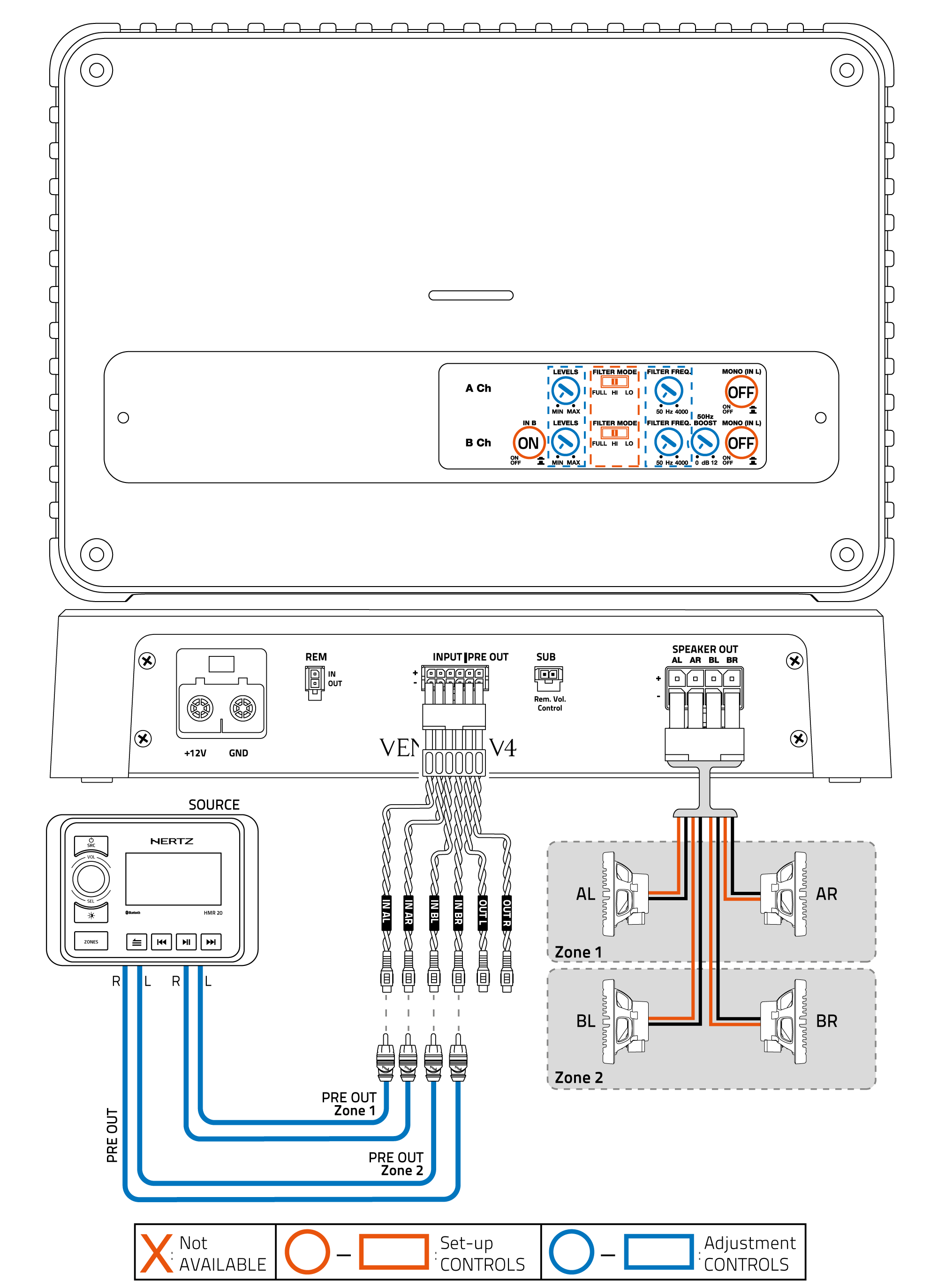

2. 4Ch OUT (4Ch IN): 4 COAXIALS

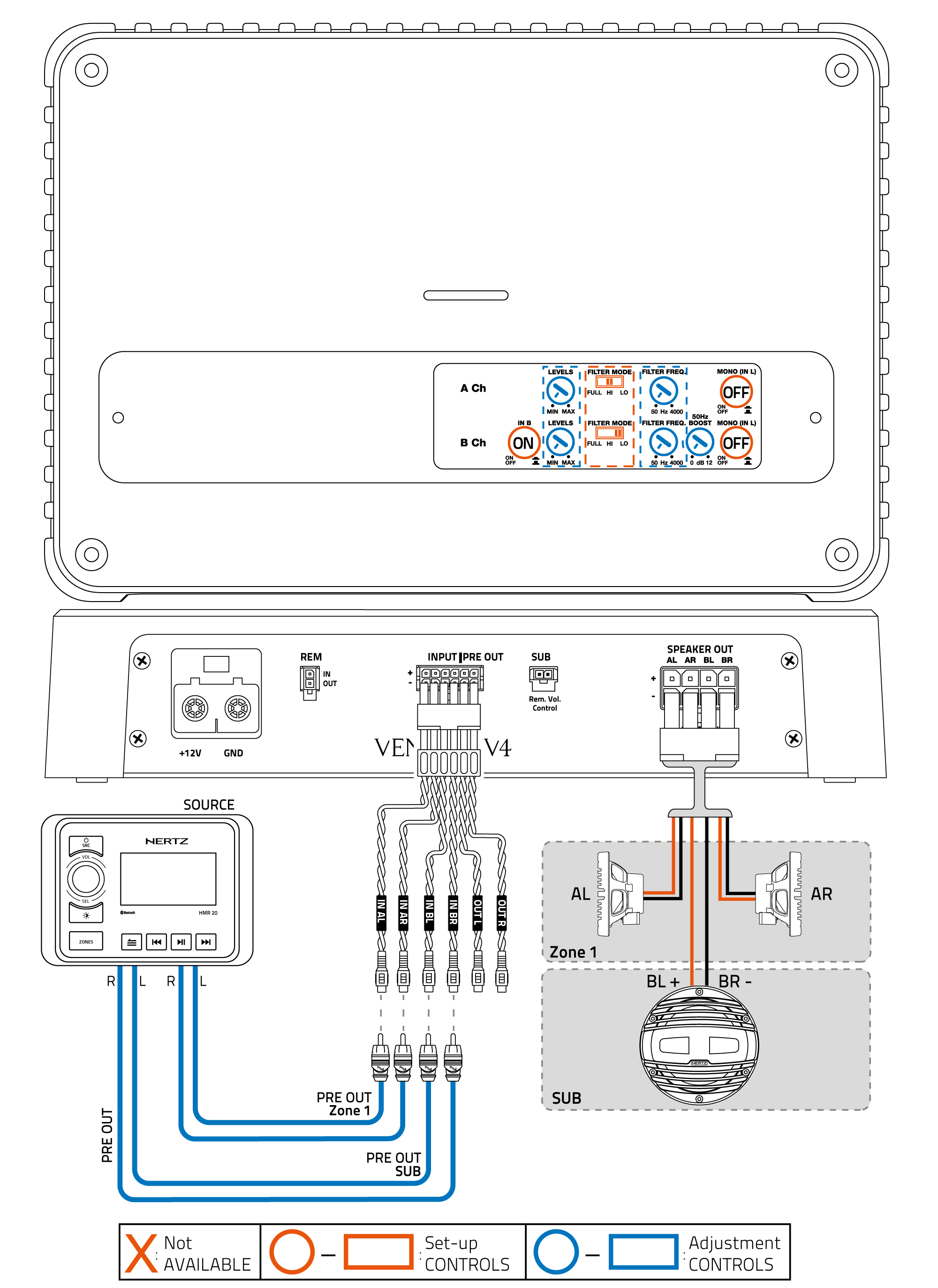

3. 3Ch OUT (4Ch IN): 2 COAXIALS + SUB (STEREO IN)

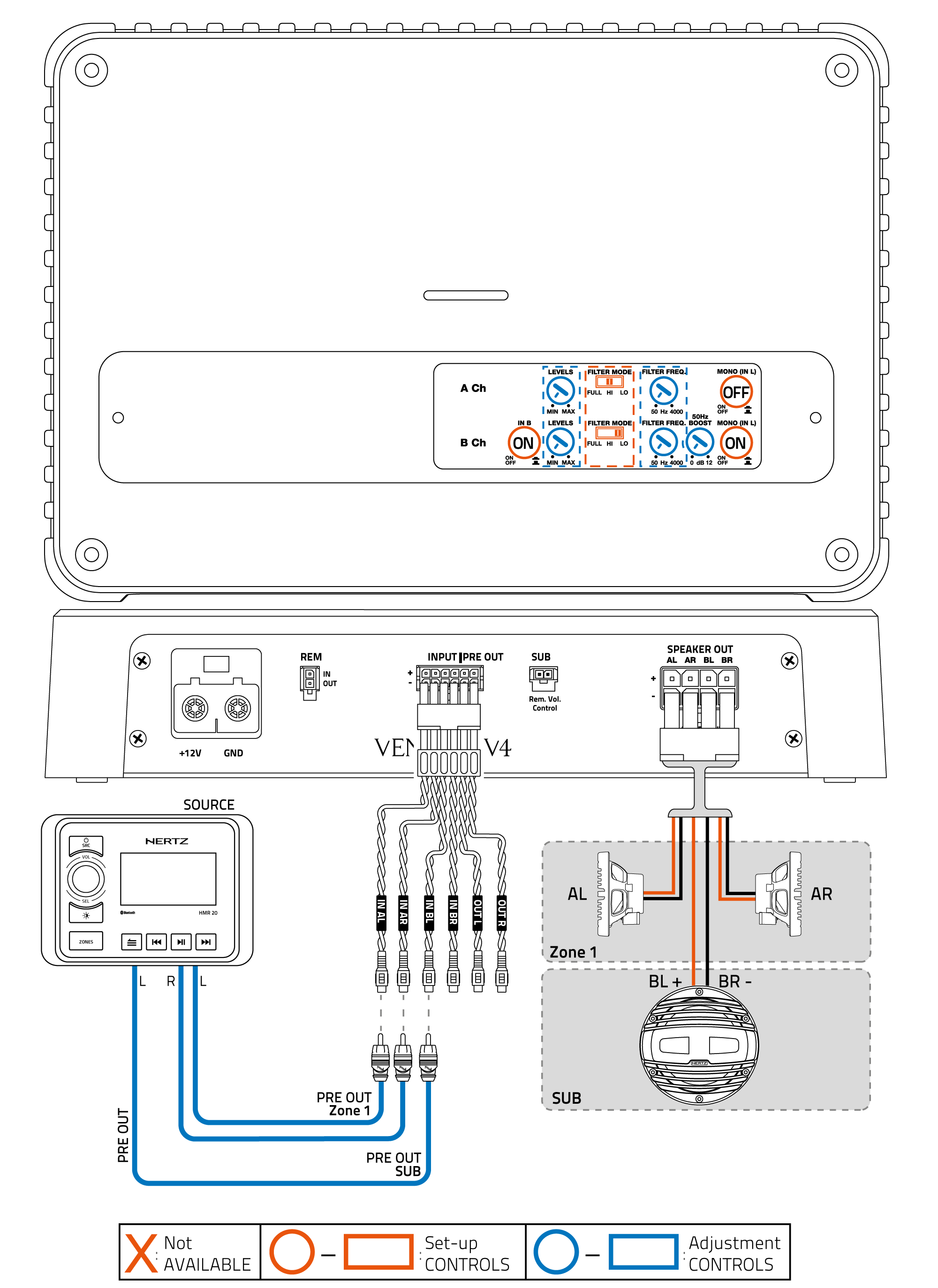

4. 3Ch OUT (3Ch IN): 2 COAXIALS + SUB (MONO L IN)

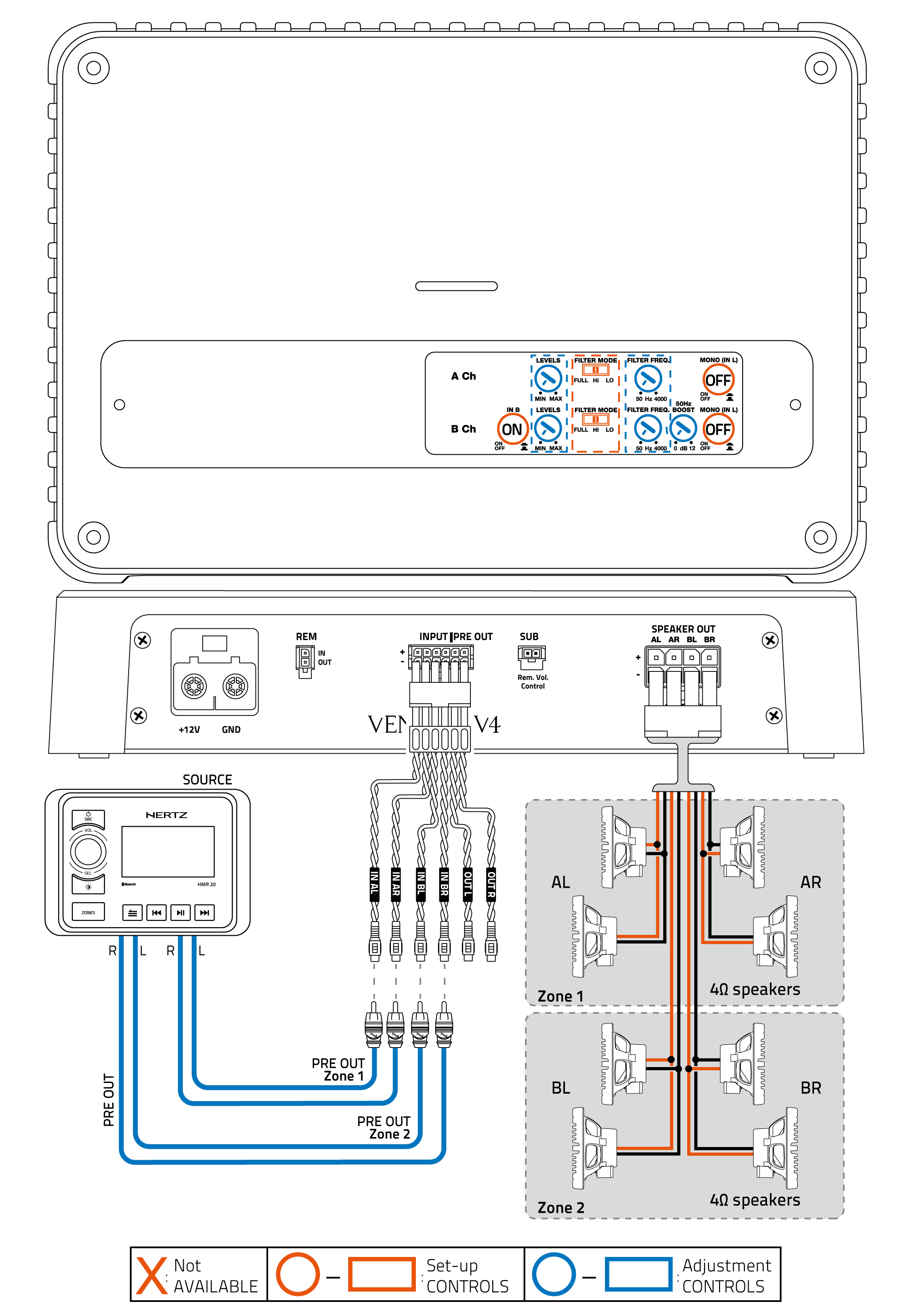

5. 4Ch OUT (4Ch IN): 8 COAXIALS






6.3 VENEZIA V4C

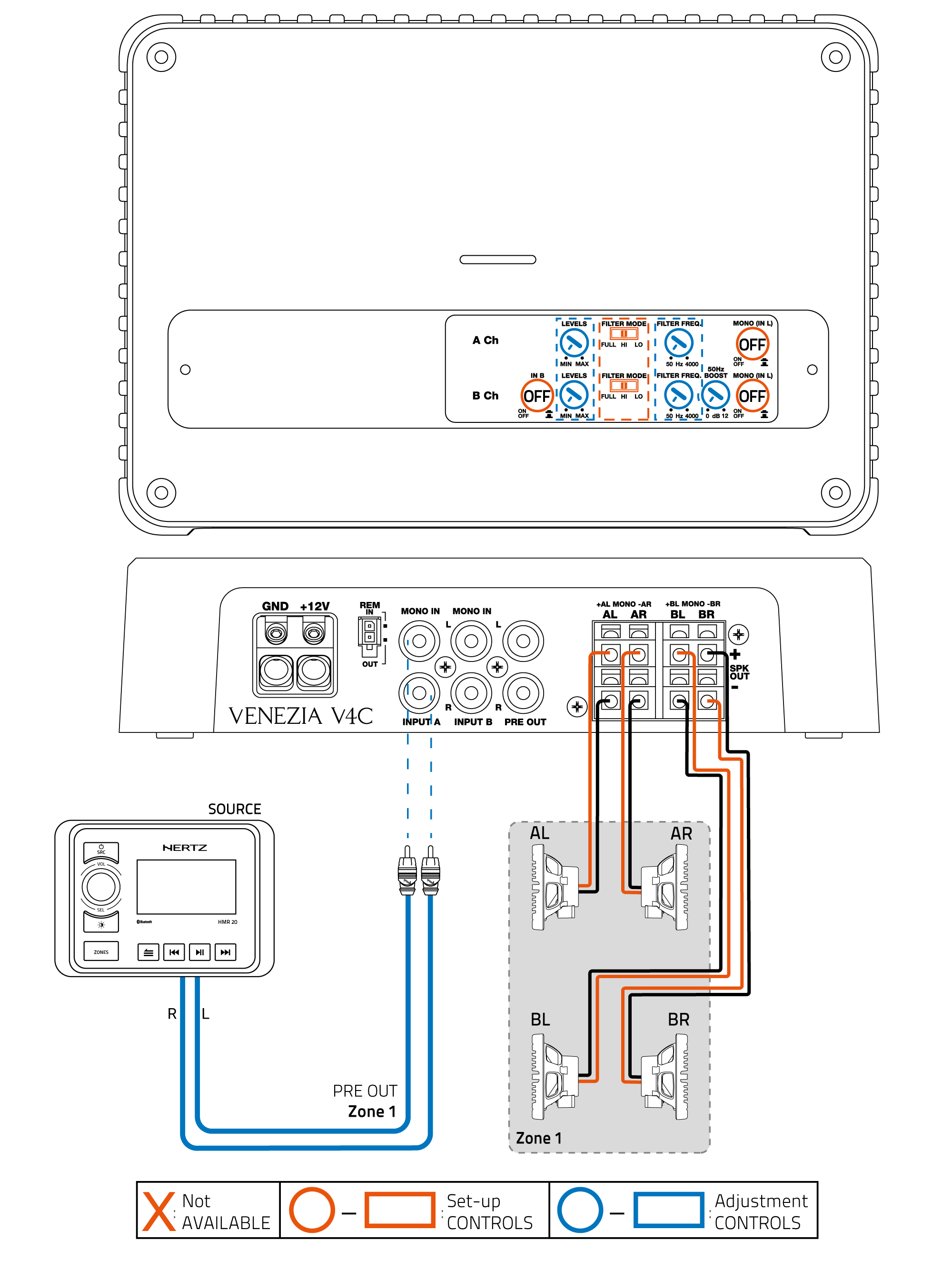

1. 4Ch OUT (2Ch IN): 4 COAXIALS

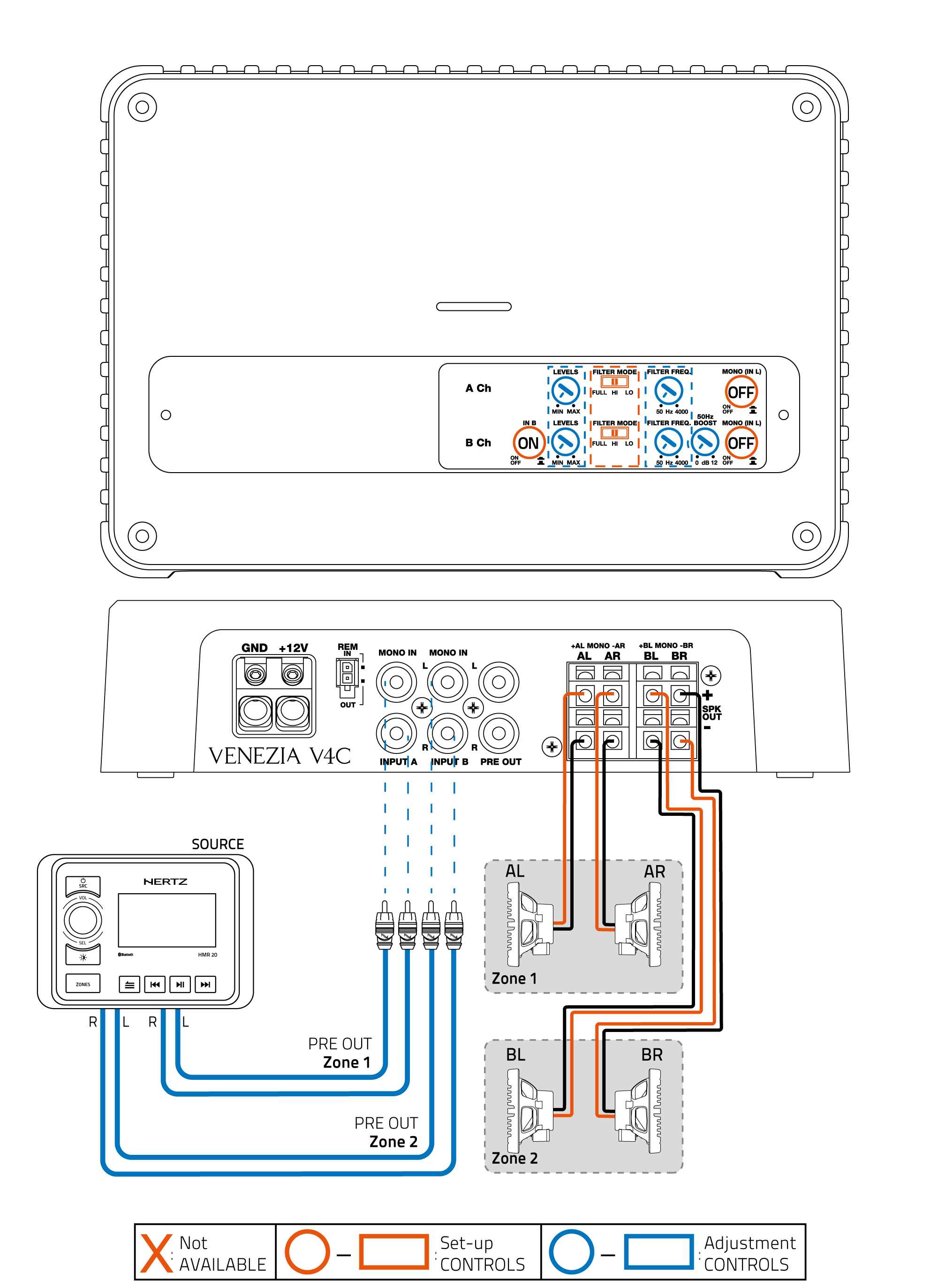

2. 4Ch OUT (4Ch IN): 4 COAXIALS

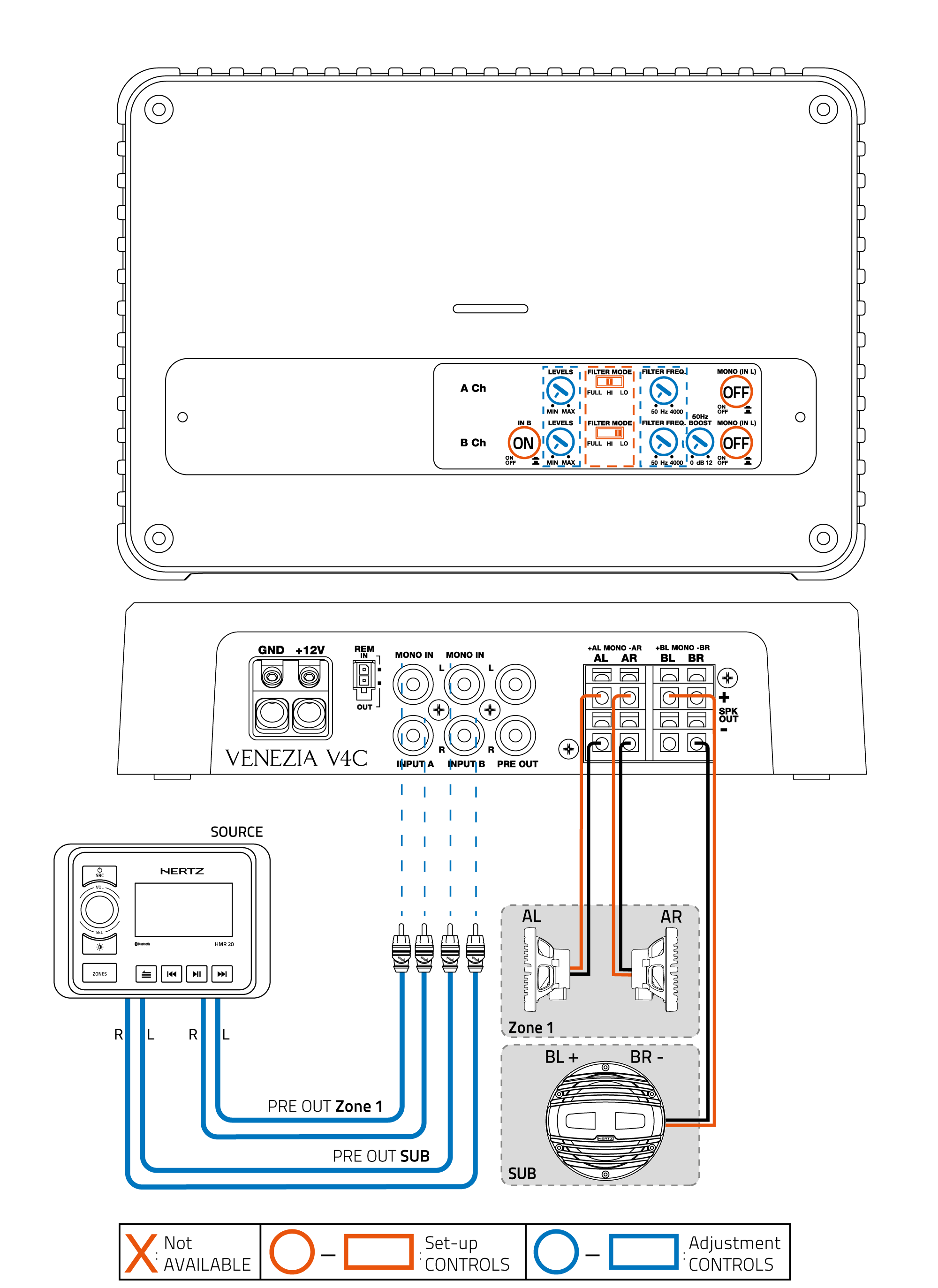

3. 3Ch OUT (4Ch IN): 2 COAXIALS + SUB (STEREO IN)

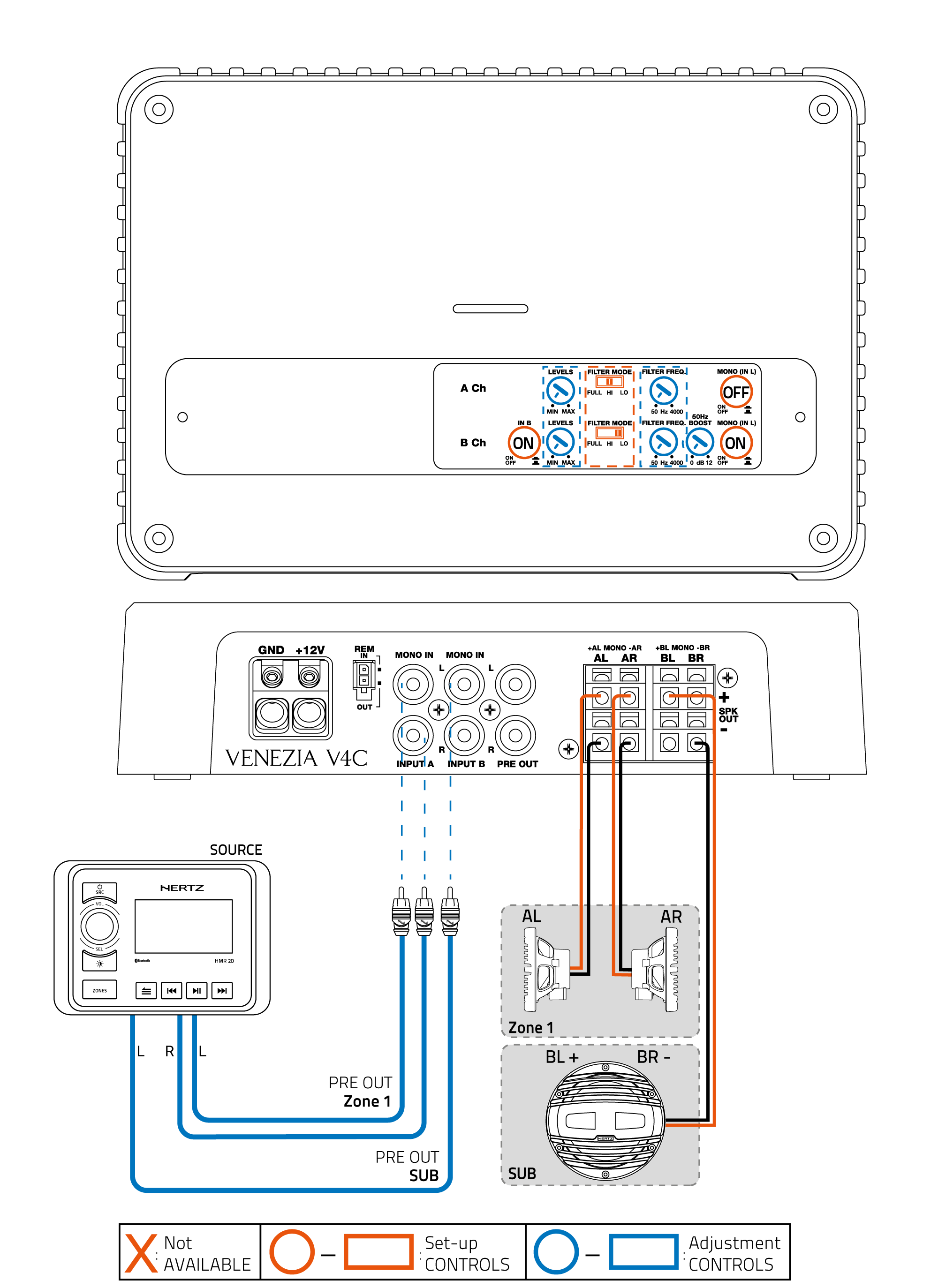

4. 3Ch OUT (3Ch IN): 2 COAXIALS + SUB (MONO L IN)

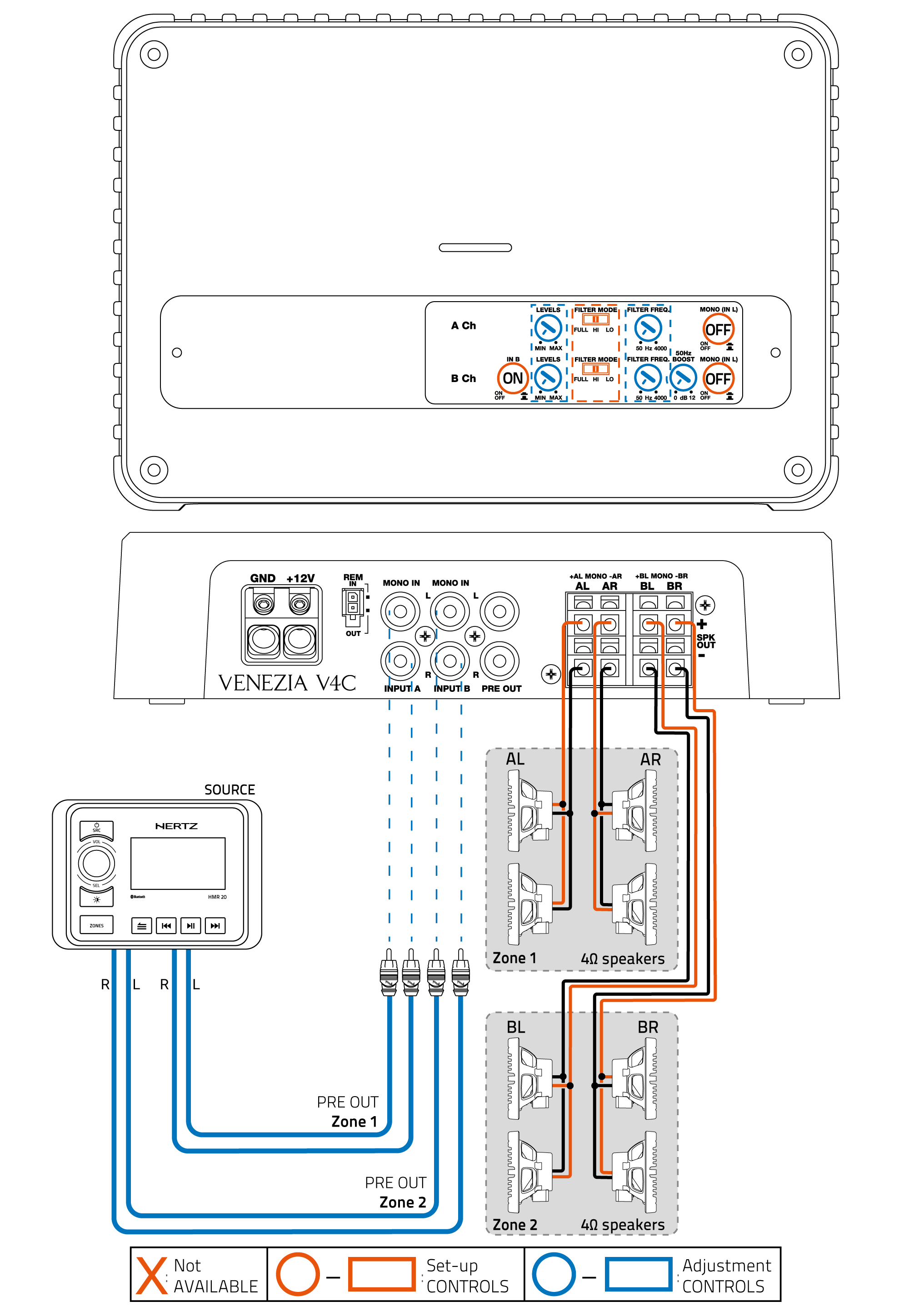

5. 4Ch OUT (4Ch IN): 8 COAXIALS






6.4 VENEZIA V5

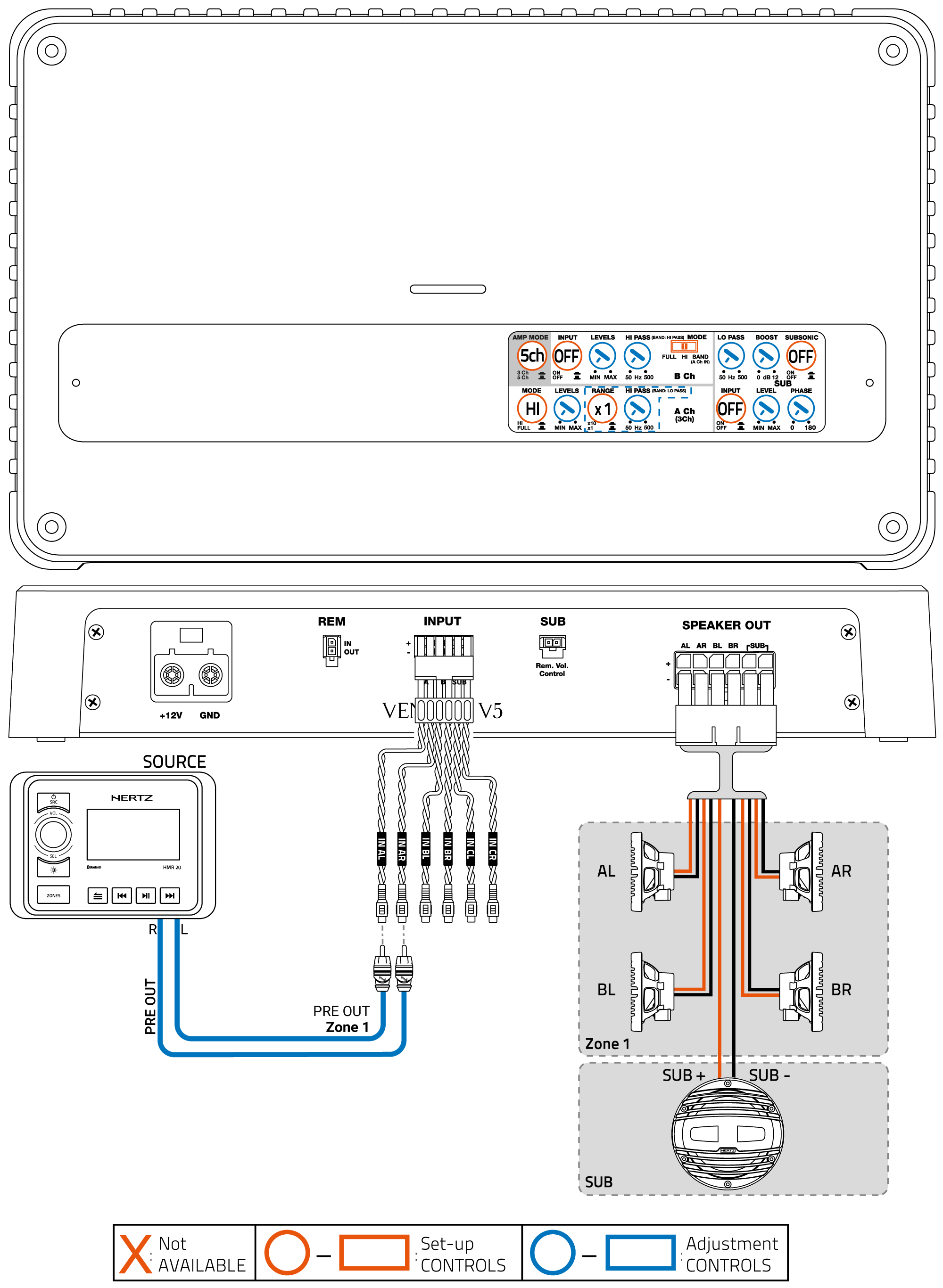

1. 5Ch OUT (2Ch IN): 4 COAXIALS + SUB

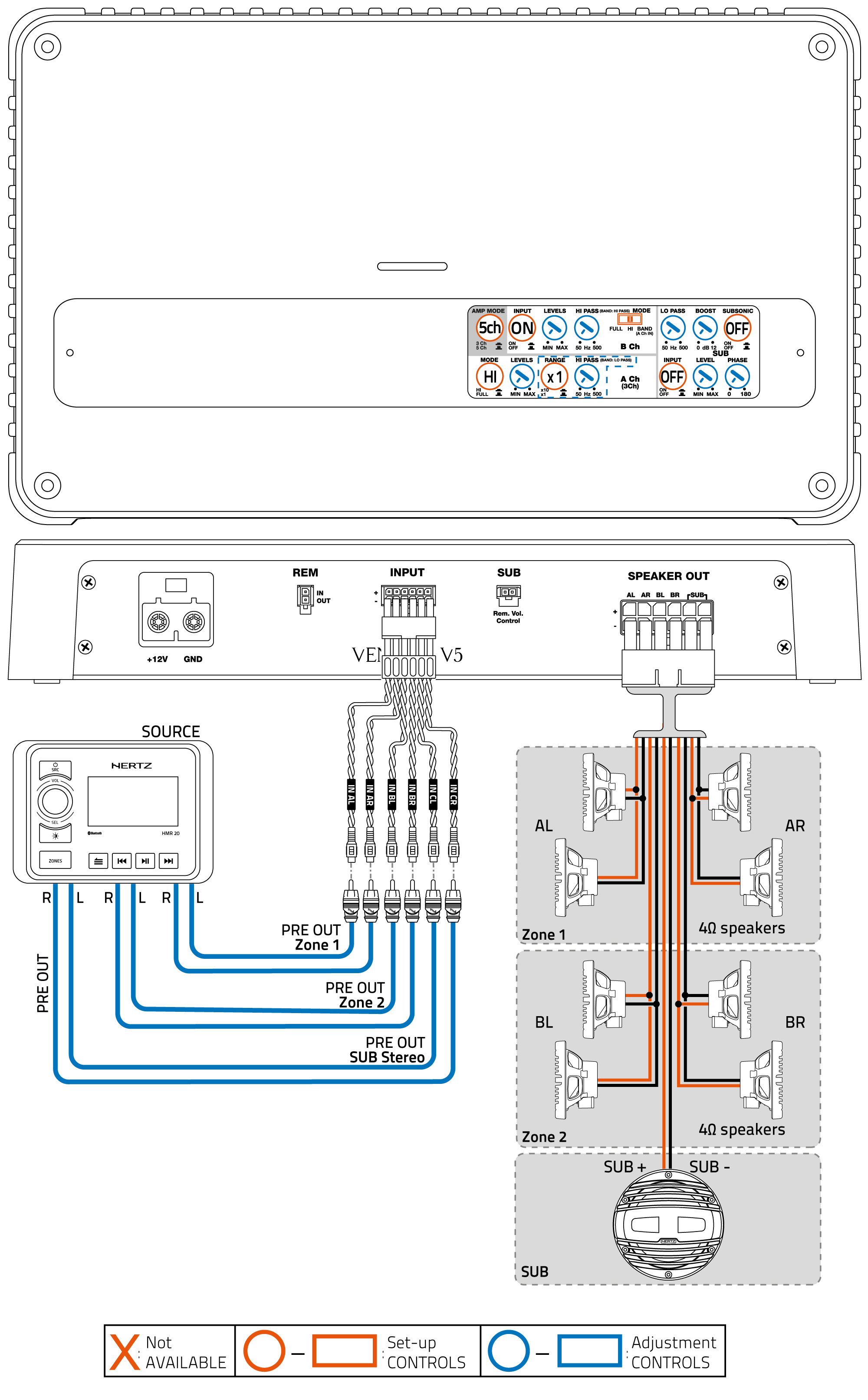

2. 5Ch OUT (6Ch IN): 8 COAXIALS + SUB

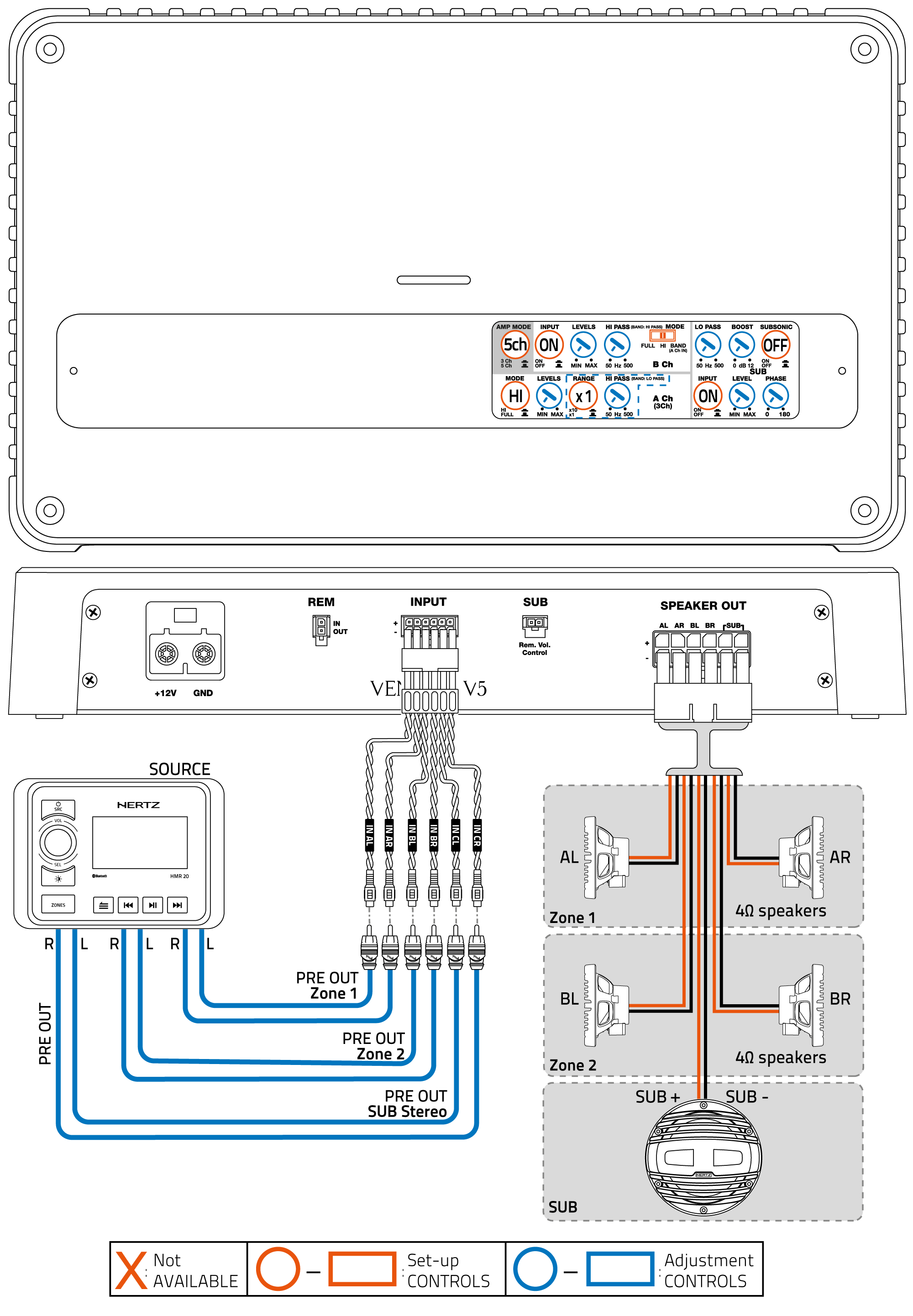

3. 5Ch OUT (6Ch IN): 4 COAXIALS + SUB

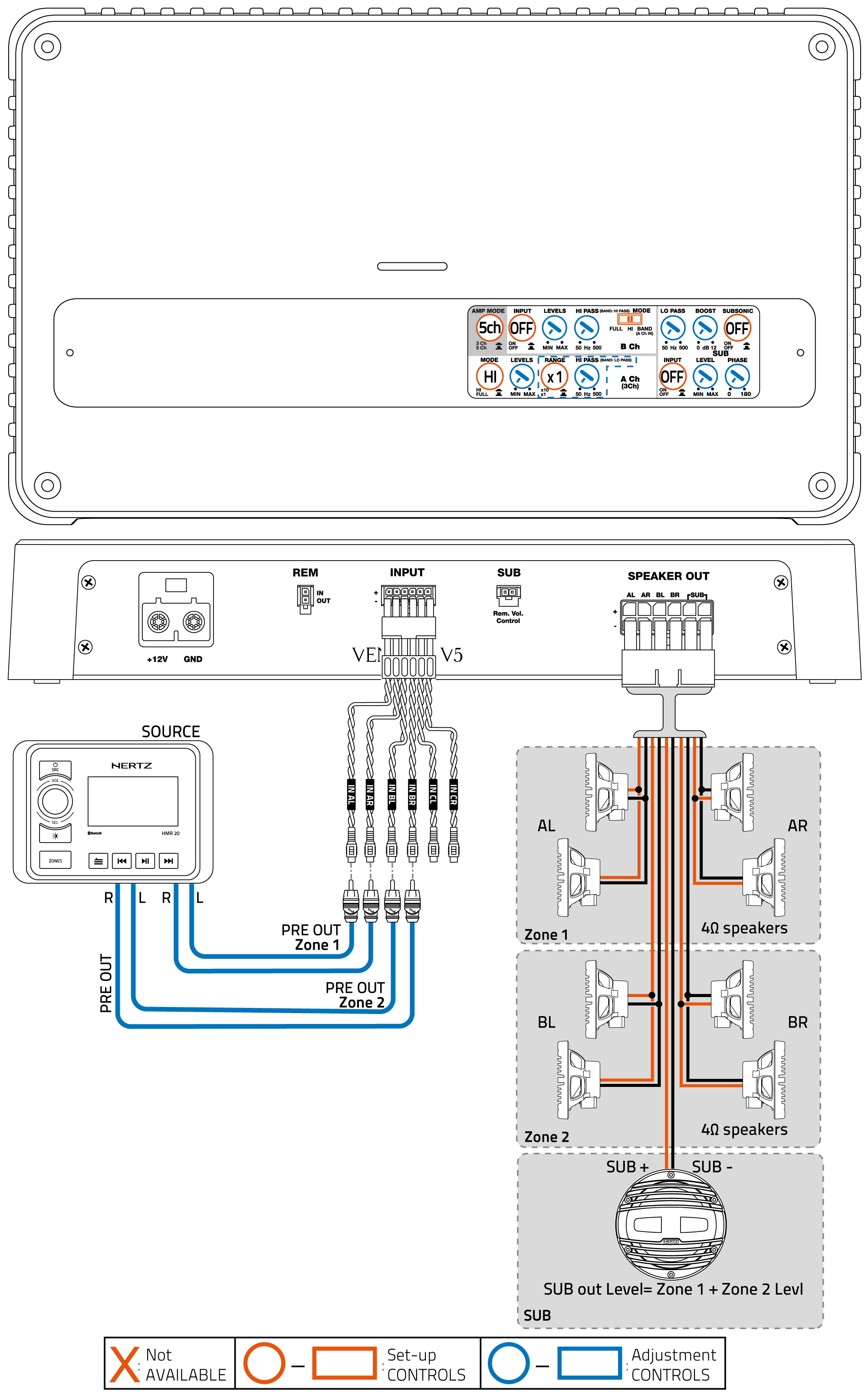

4. 5Ch OUT (4Ch IN): 8 COAXIALS + SUB






6.5 VENEZIA V5C / VENEZIA V5C 24V

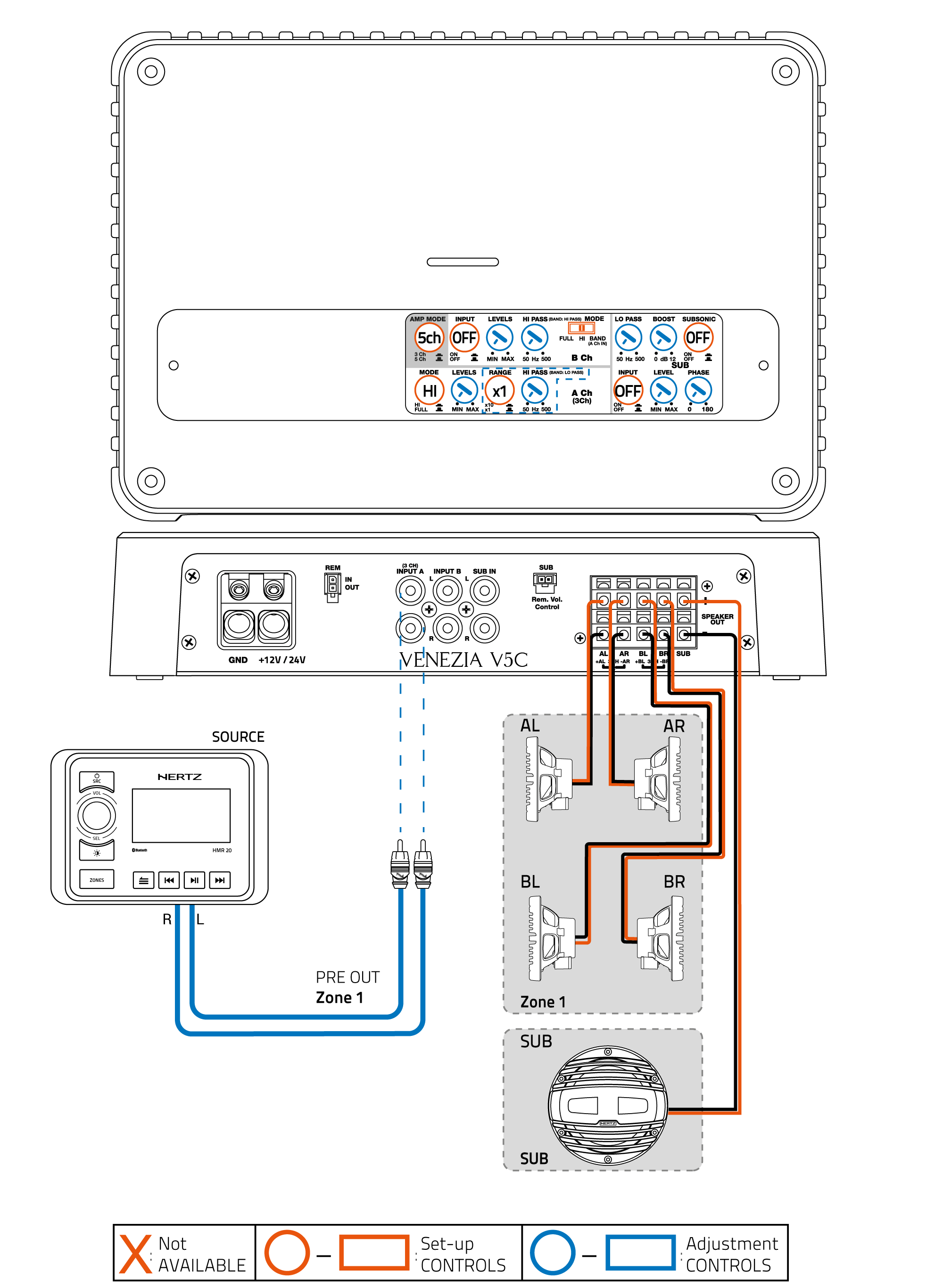

1. 5Ch OUT (2Ch IN): 4 COAXIALS + SUB

V5C_V5C 24V_5Ch-out-(2Ch-IN)_4-CoaxialS-+-SUB.png

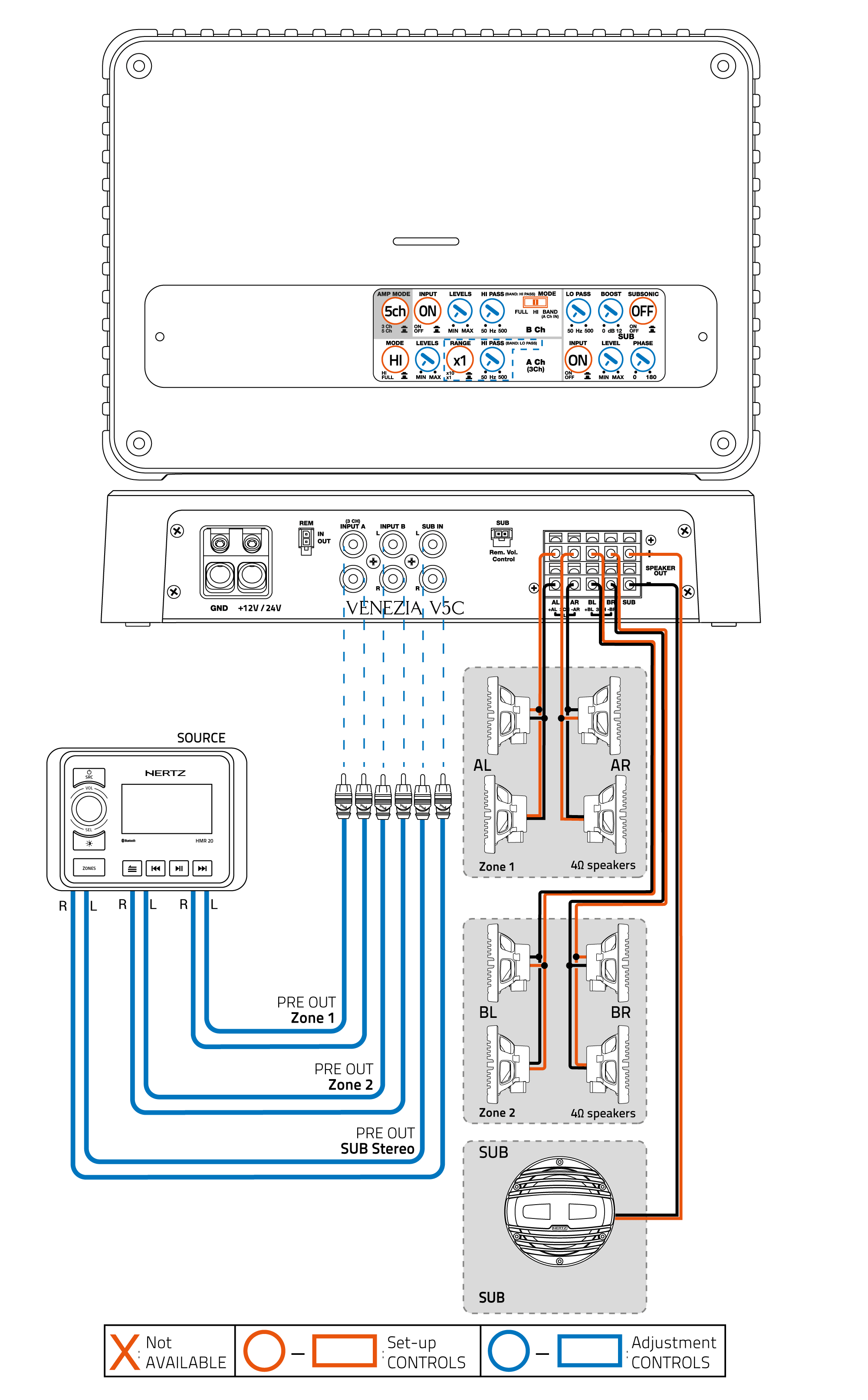

2. 5Ch OUT (6Ch IN): 8 COAXIALS + SUB

V5C_V5C 24V_5Ch-out-(6Ch-IN)_8-CoaxialS-+-SUB.png

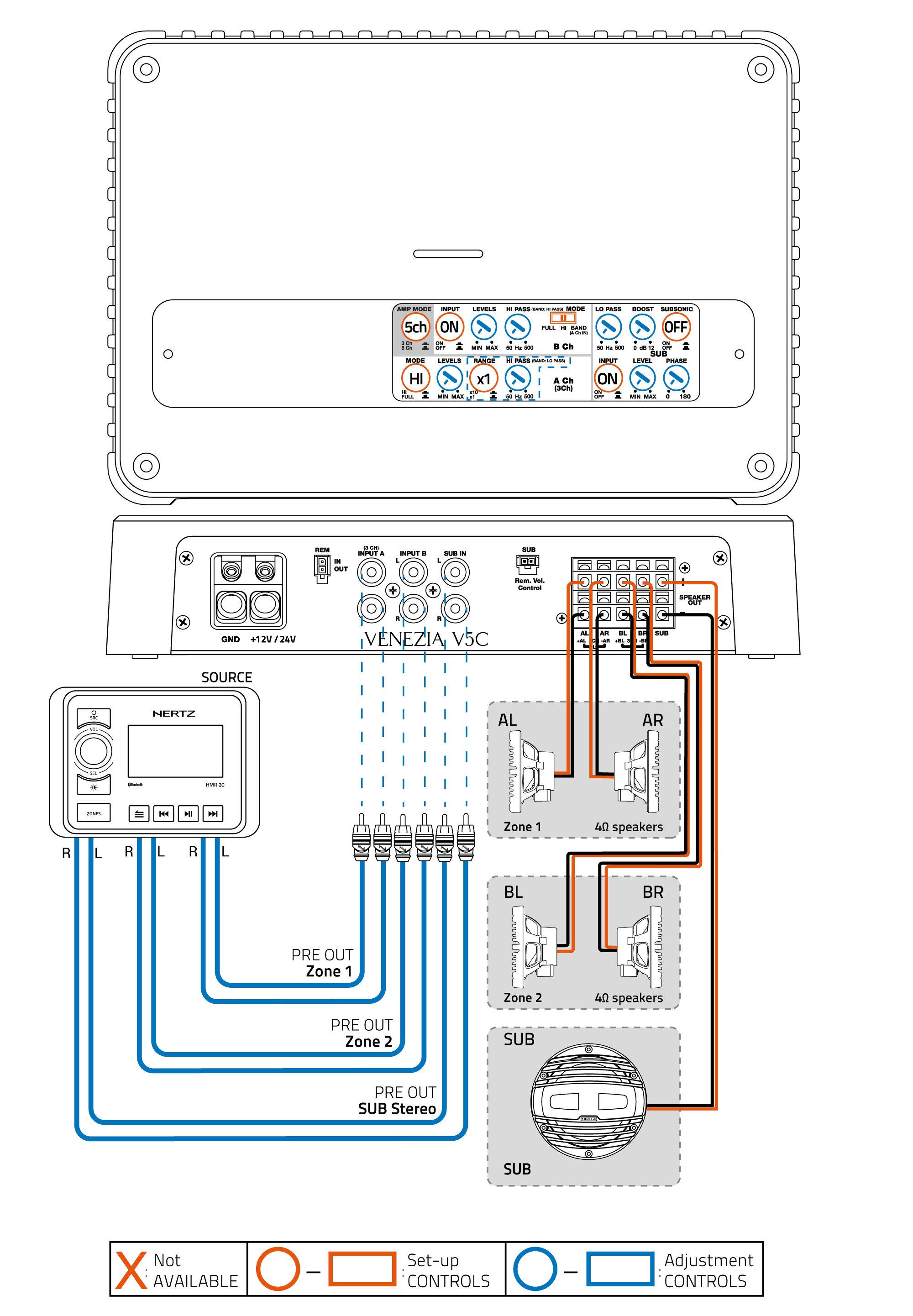

3. 5Ch OUT (6Ch IN): 4 COAXIALS + SUB

V5C_V5C 24V_5Ch-out-(6Ch-IN)_4-CoaxialS-+-SUB.png

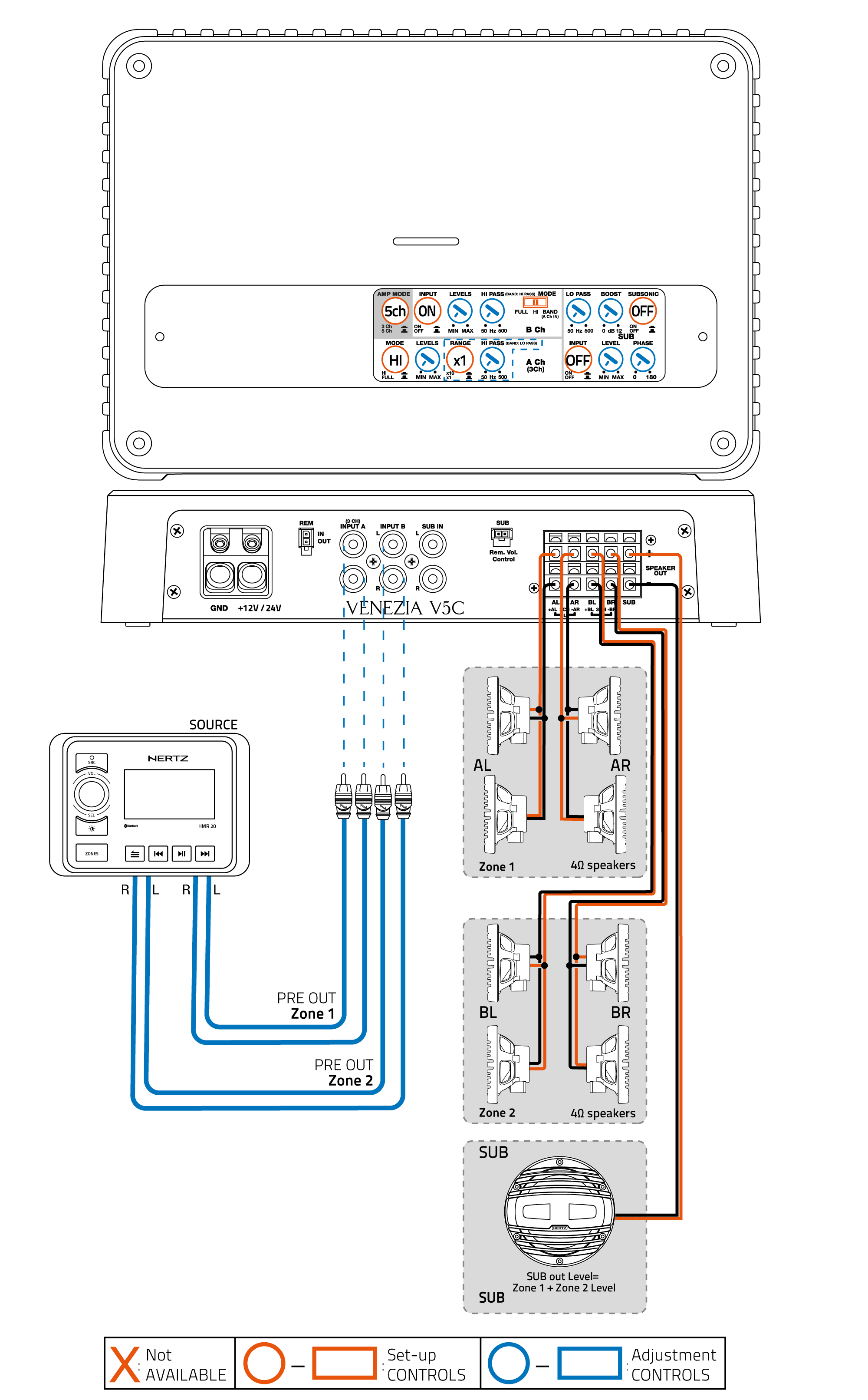

4. 5Ch OUT (4Ch IN): 8 COAXIALS + SUB

V5C_V5C 24V_5Ch-out-(4Ch-IN)_8-CoaxialS-+-SUB.png

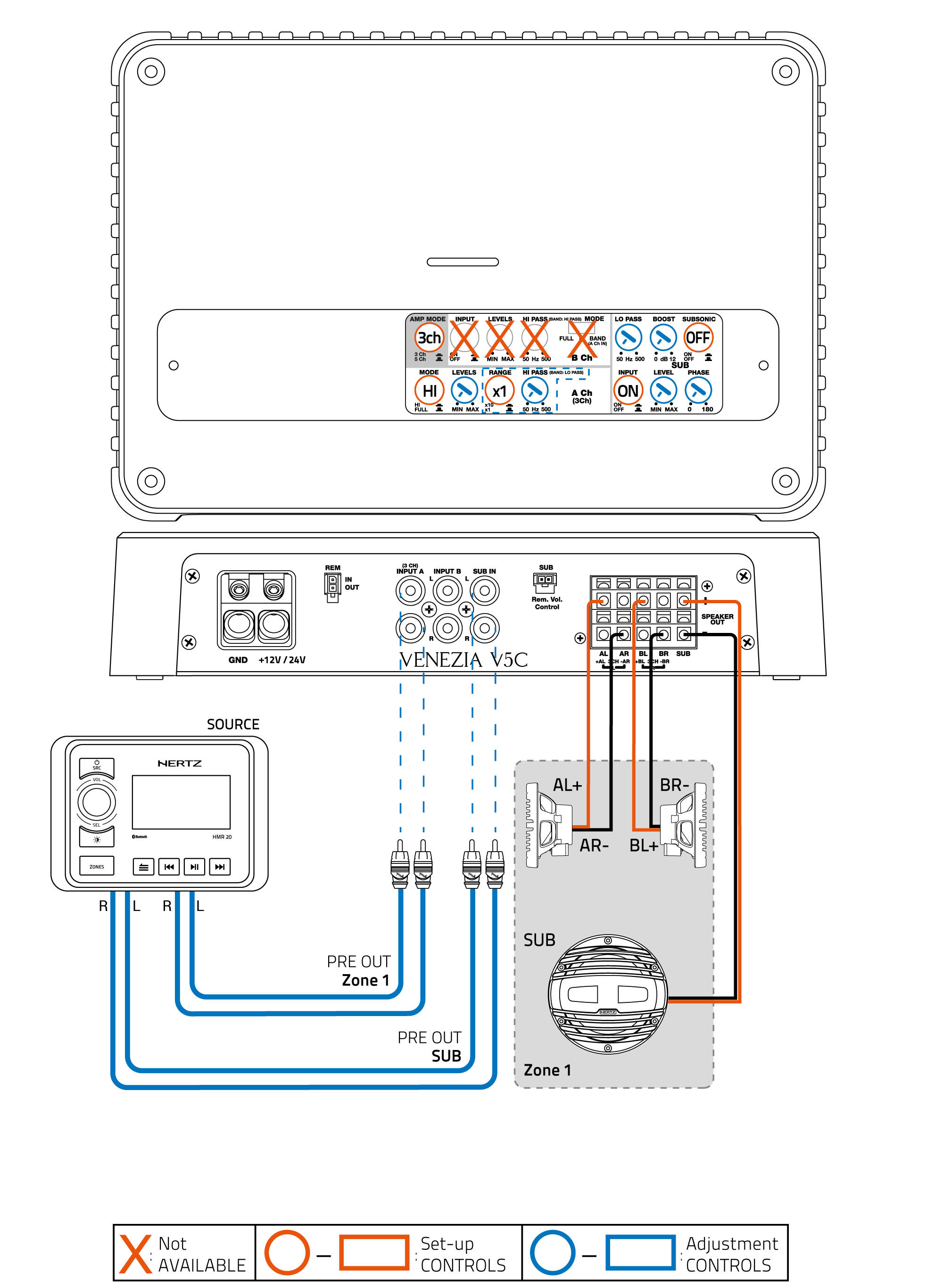

5. 3Ch OUT (4Ch IN): 2 COAXIALS + SUB

V5C_V5C 24V_3Ch-out-(4Ch-IN)_2-CoaxialS-+-SUB.png



6.6 VENEZIA V6 / VENEZIA V6 24V

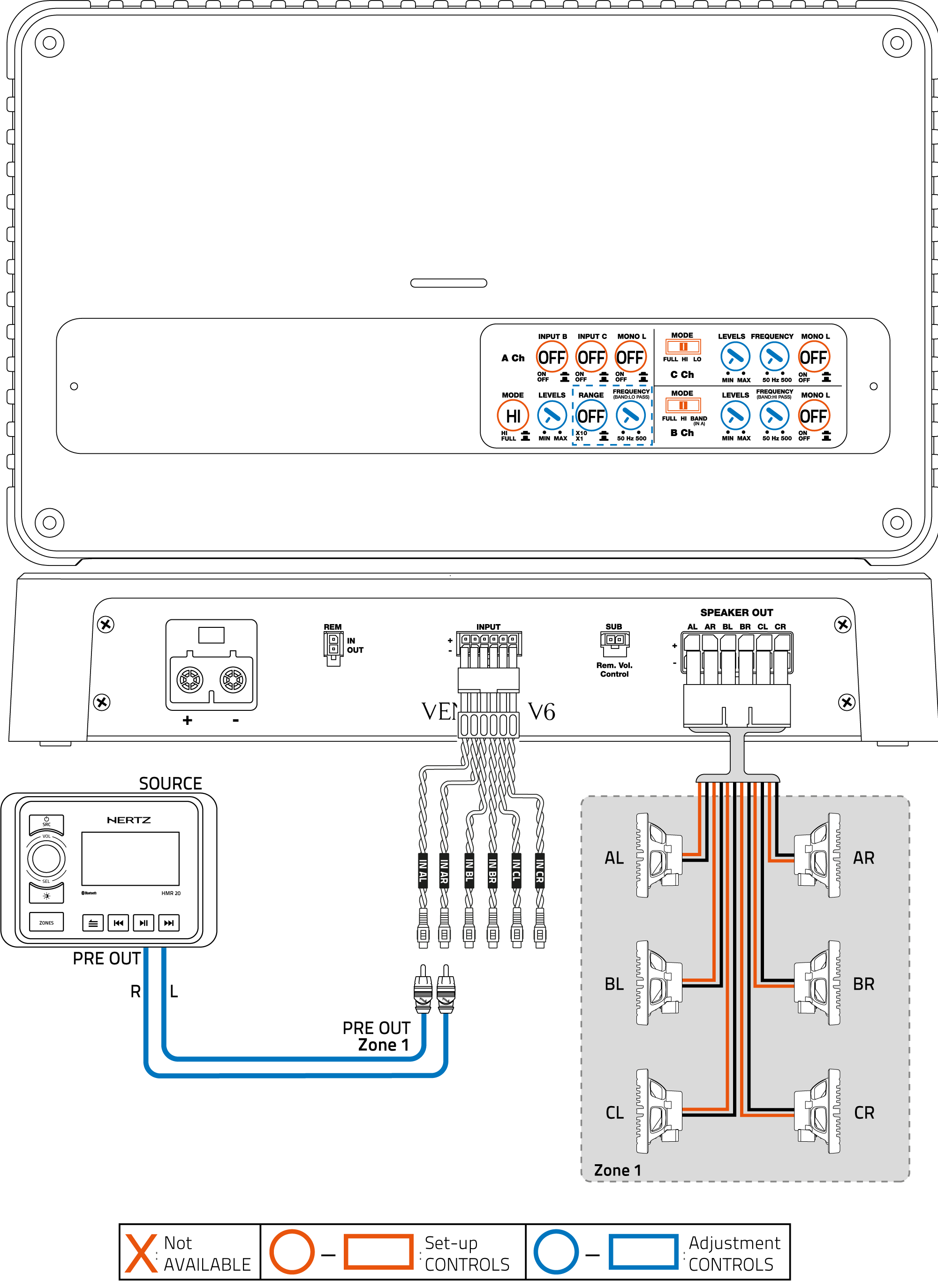

1. 6Ch OUT (2Ch IN): COAXIALS

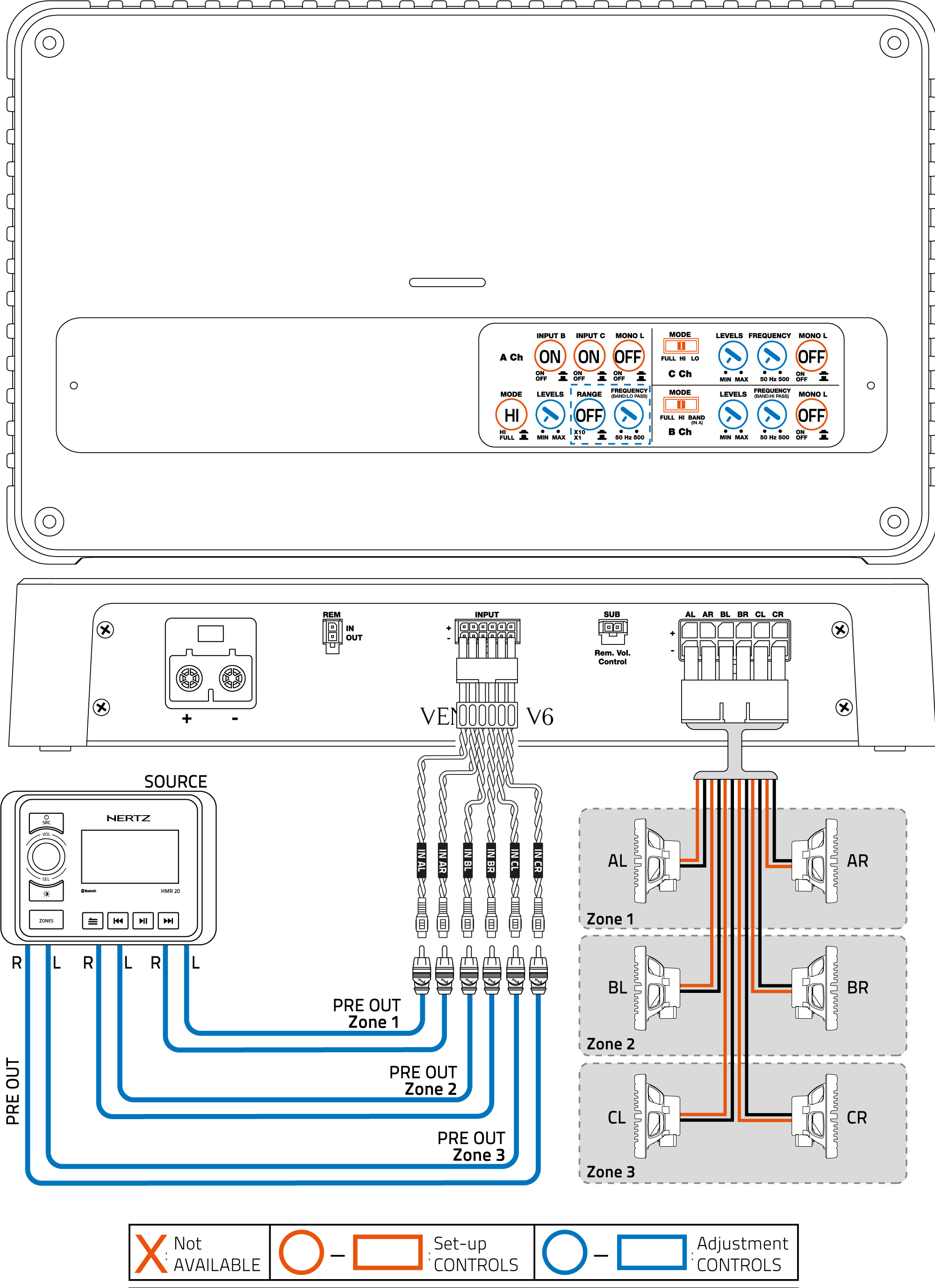

2. 6Ch OUT (6Ch IN): COAXIALS

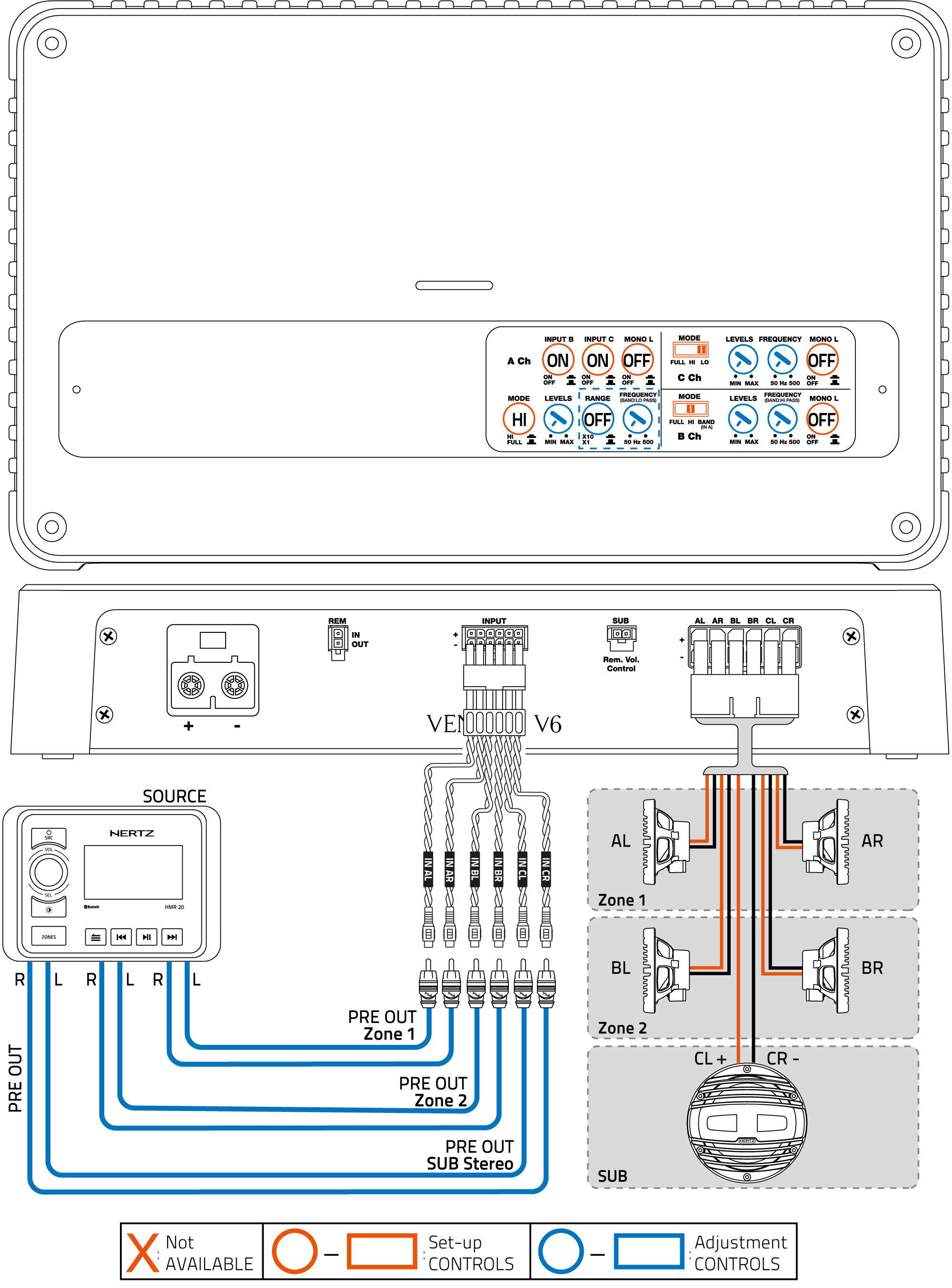

3. 5Ch OUT (6Ch IN): COAXIALS + SUB (Stereo IN)

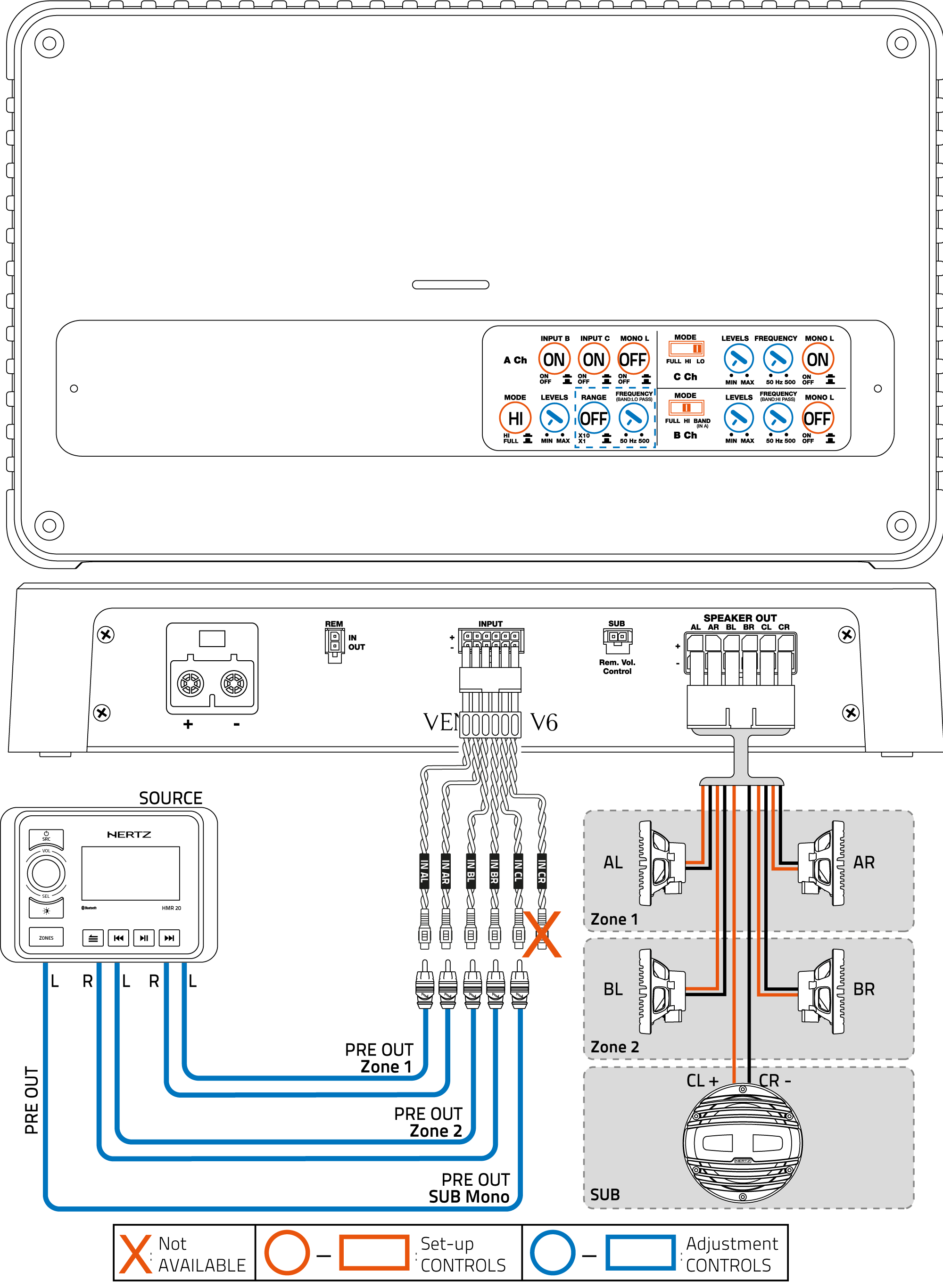

4. 5Ch OUT (5Ch IN): COAXIALS + SUB (Mono L IN)








7. SCHEMA A BLOCCHI

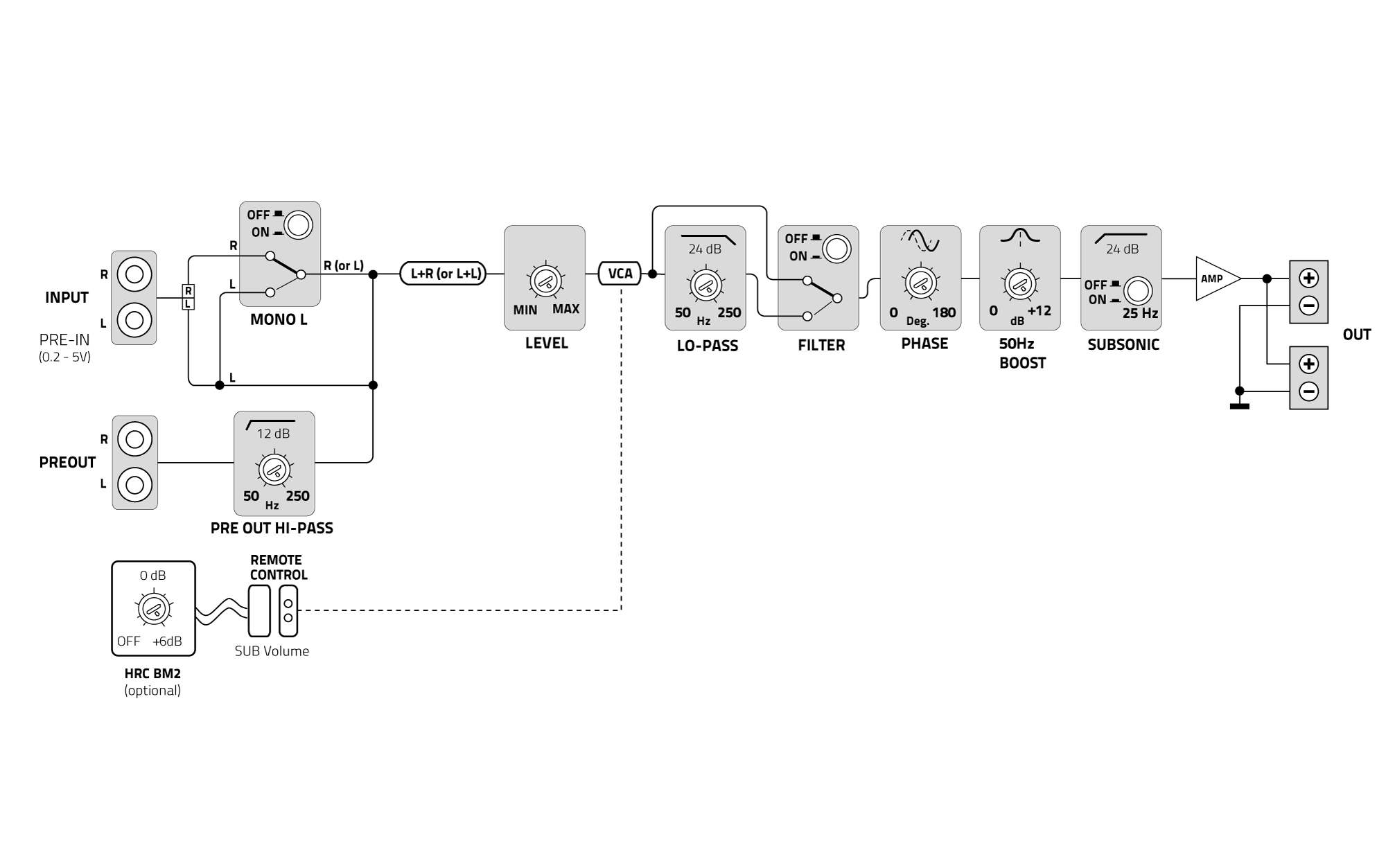

7.1 VENEZIA  V1 / V1 24V




7.2 VENEZIA V4

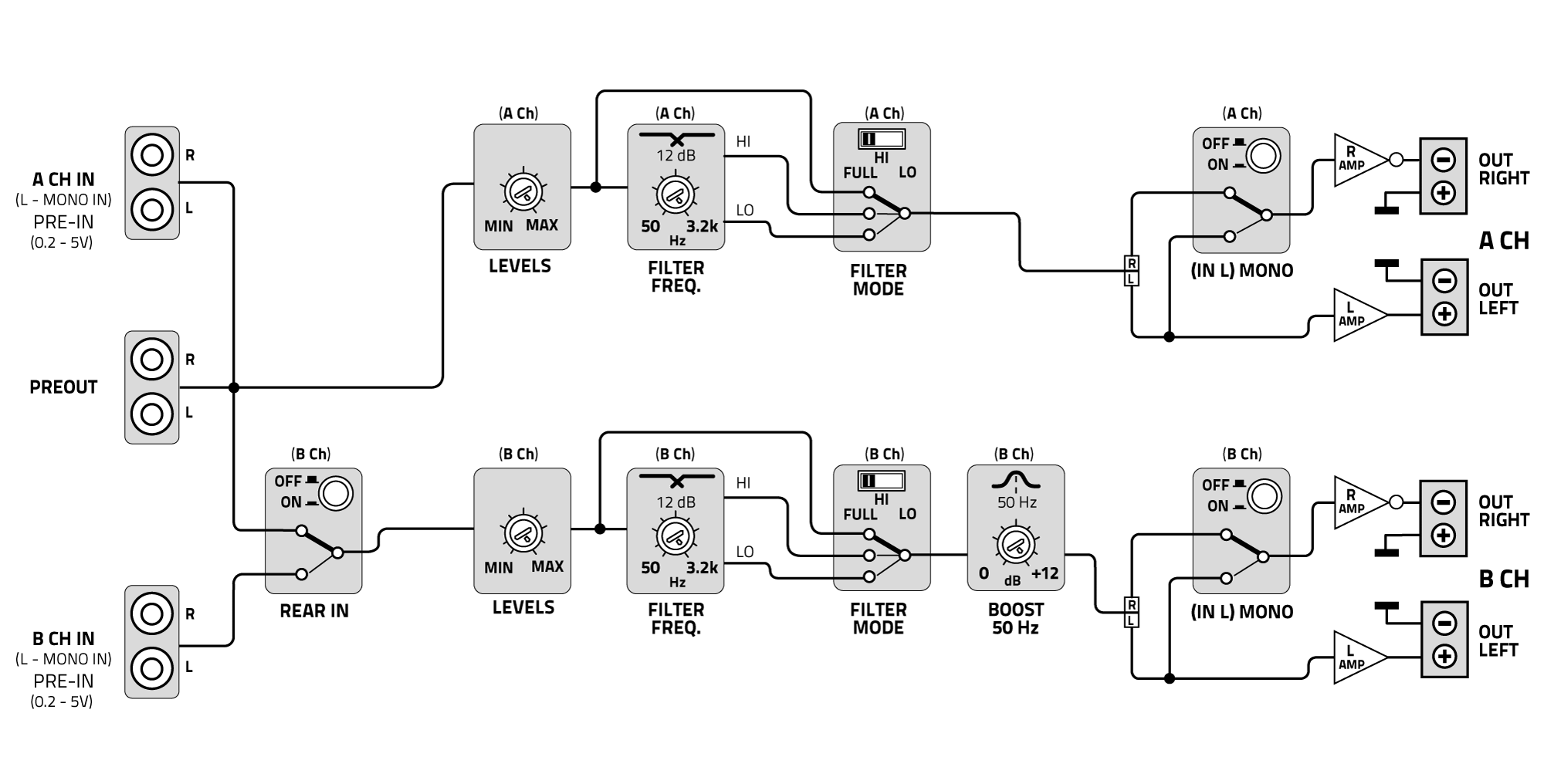

7.3 VENEZIA V4C




7.4 VENEZIA V5

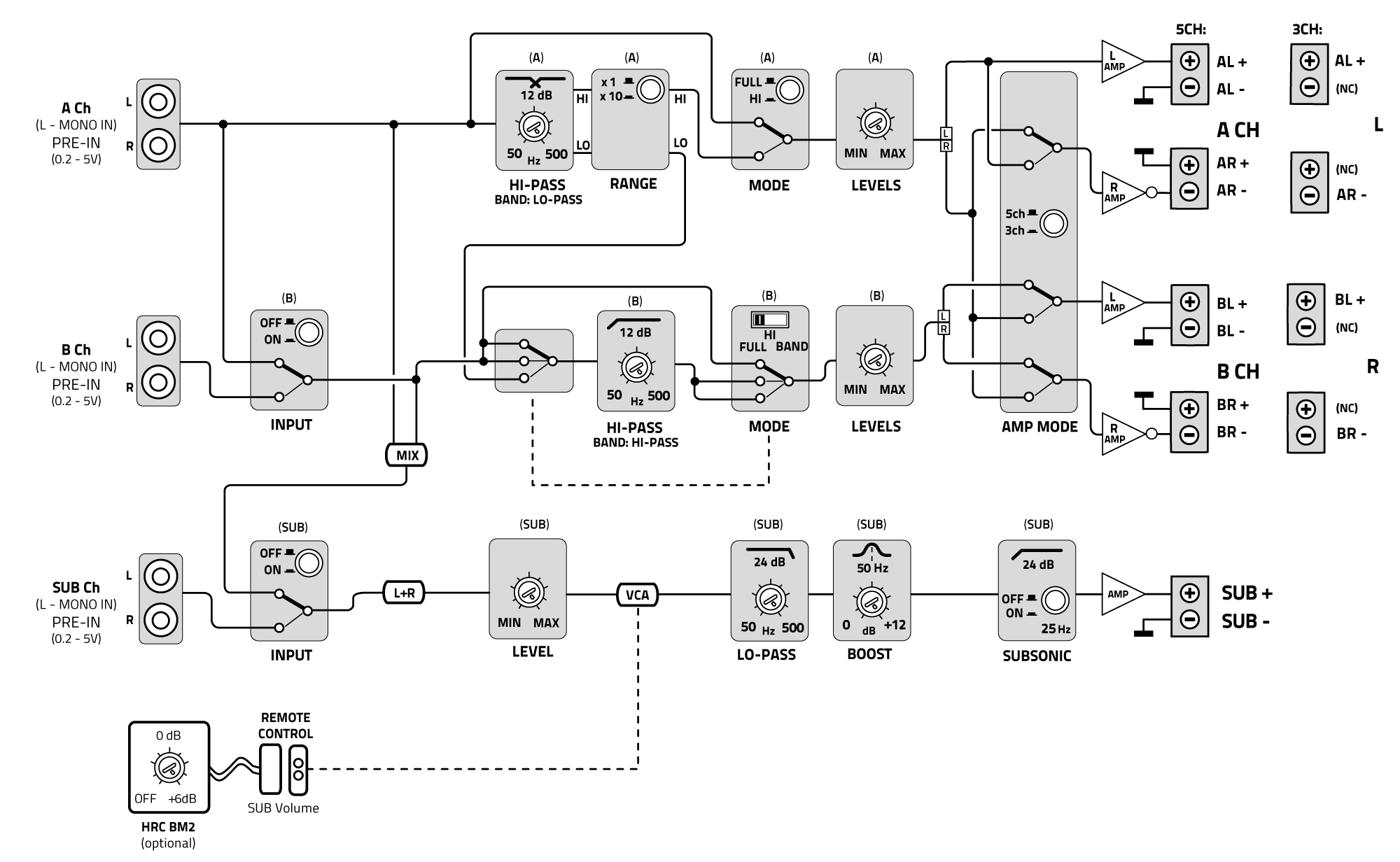

7.5 VENEZIA V5C / VENEZIA V5C 24V

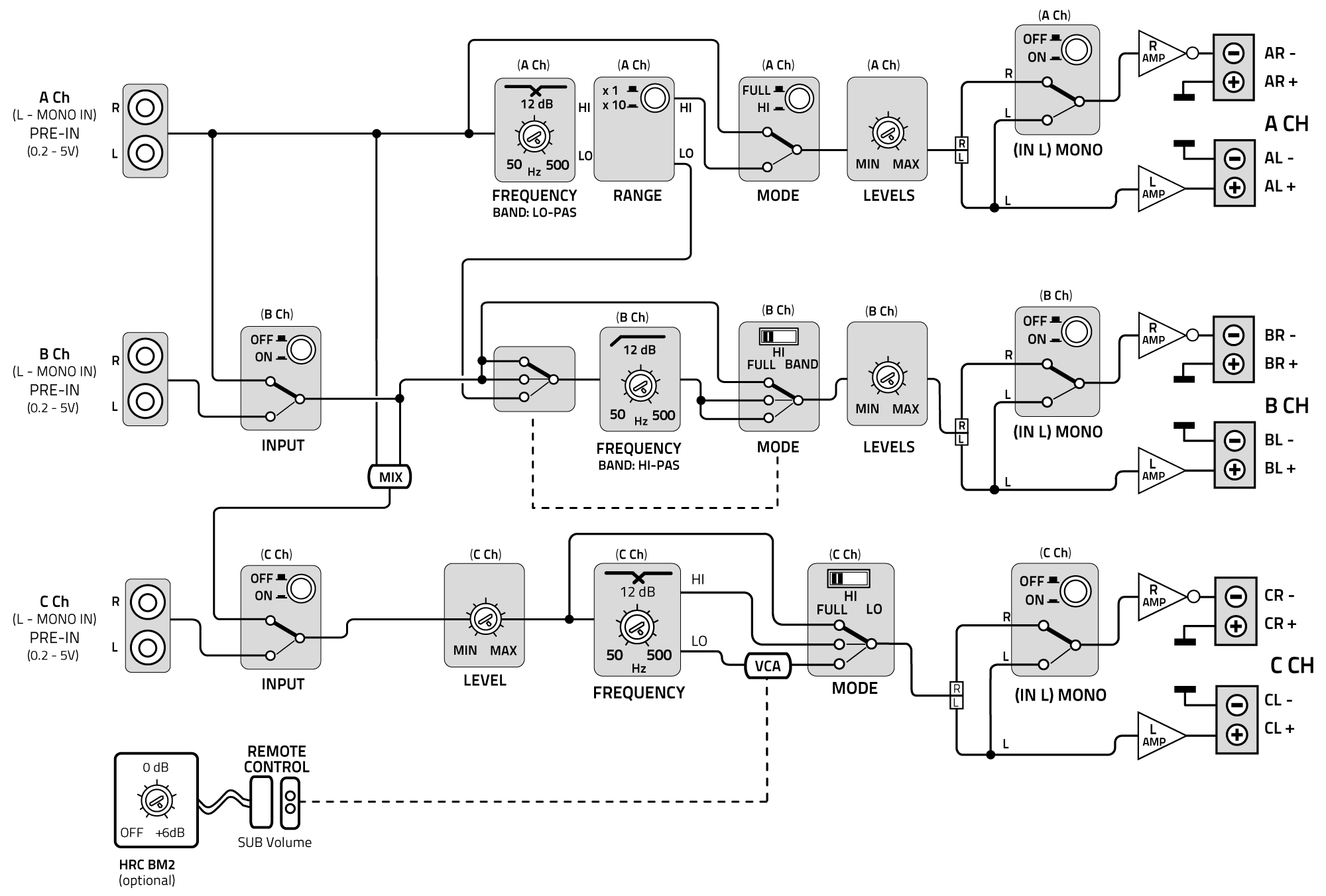

7.6 VENEZIA V6 / VENEZIA V6 24V
