COMPATIBILITA'
Si adatta ai modelli Street Glide dal 2014 al 2022, Road Glide (dal 2015 al 2023), Road King e Ultra con coperchi senza altoparlanti e borse rigide.
Si adatta anche a tutti i modelli non-CVO del 2023. Non funziona con i blocchi elettrici del coperchio di serie.
ATTENZIONE: Preparare gli strumenti necessari, il materiale ed identificare le parti del kit.
Durante la fase di taglio consigliamo di smontare completamente le borse laterali, in ogni caso è possibile mantenere i coperchi sulle borse per velocizzare l'installazione dei supporti degli speaker.
Preparare una superficie pulita e morbida su cui posizionare le borse durante l’installazione.
Identificare il percorso e la posizione di ciascuna parte del cablaggio prima di iniziare.
5.1 SMONTAGGIO DELLE BORSE
ATTENZIONE: eseguire i passaggi mostrati nei prossimi paragrafi su entrambi i lati della moto.

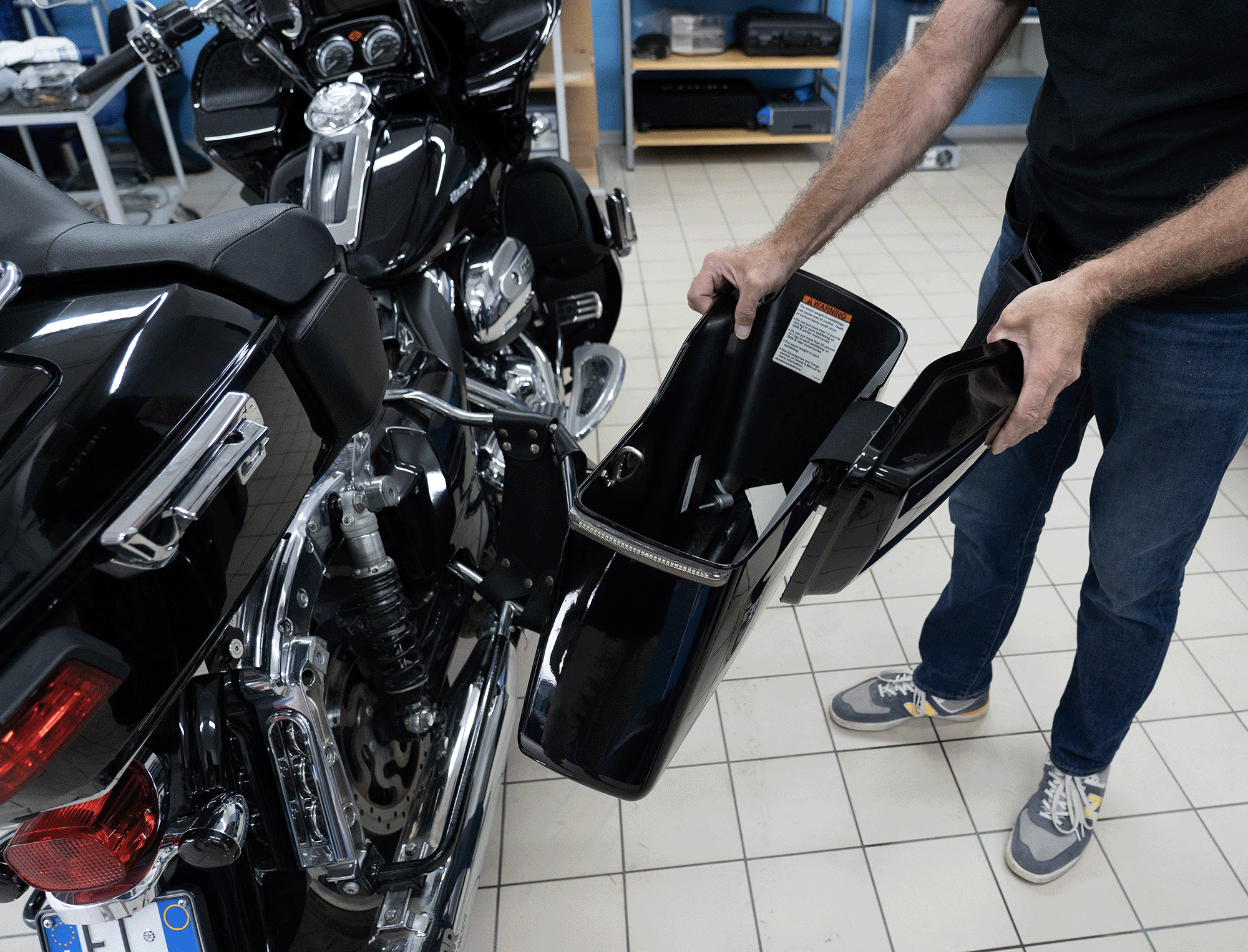

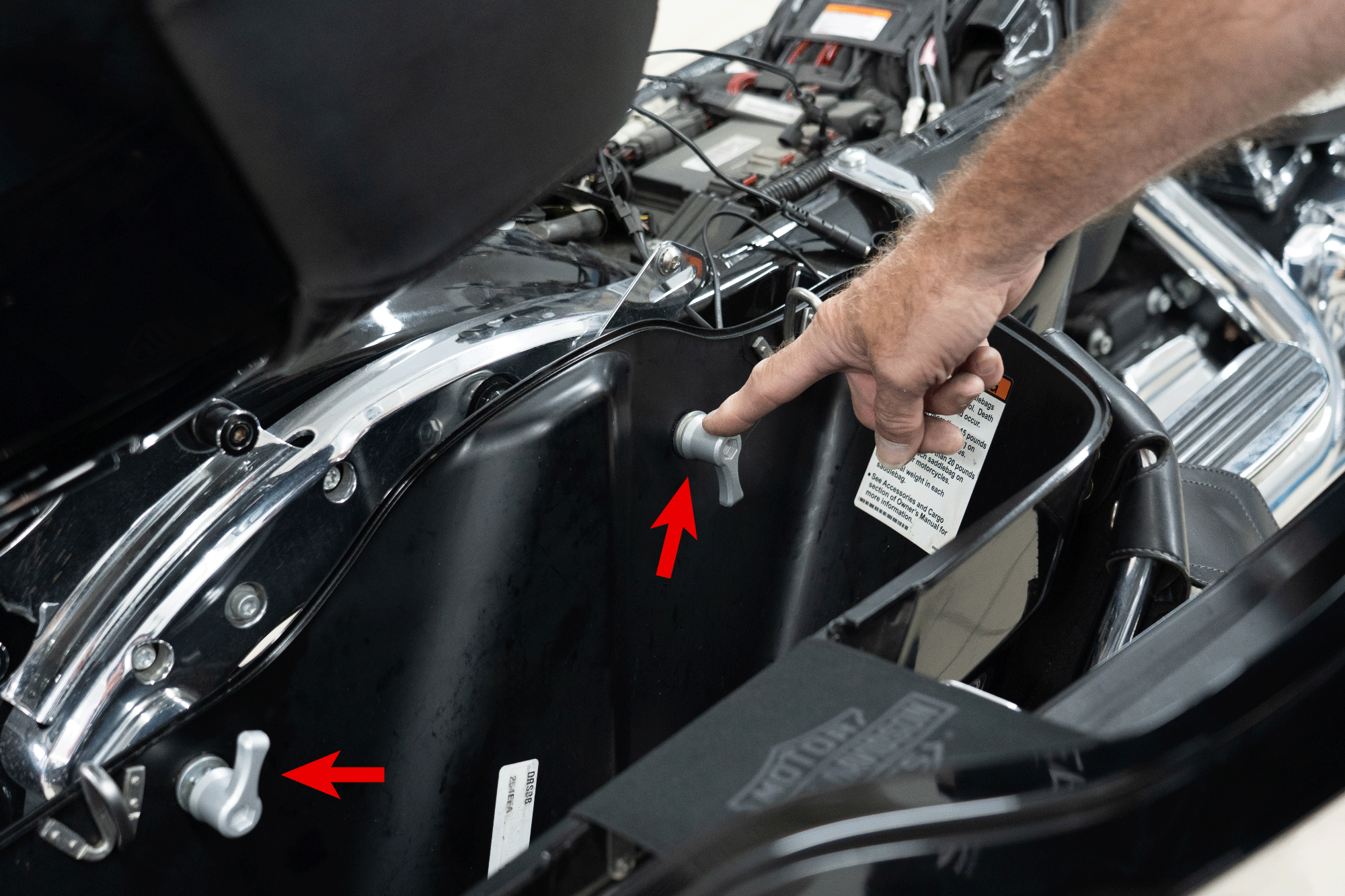

5.1.1 per rimuovere le borse sarà sufficiente aprire il coperchio e svitare i due bulloni a leva indicati dalle frecce.

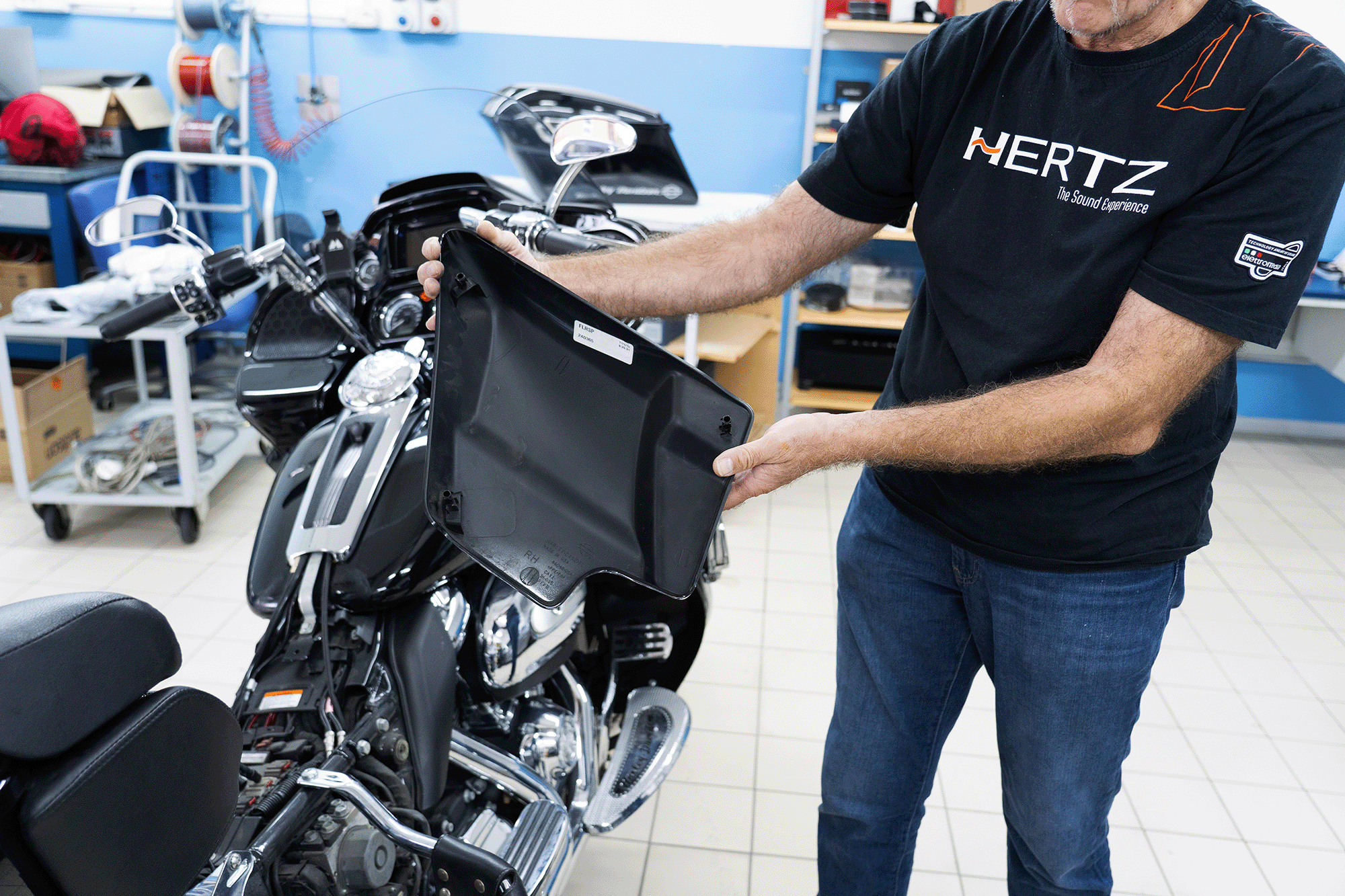

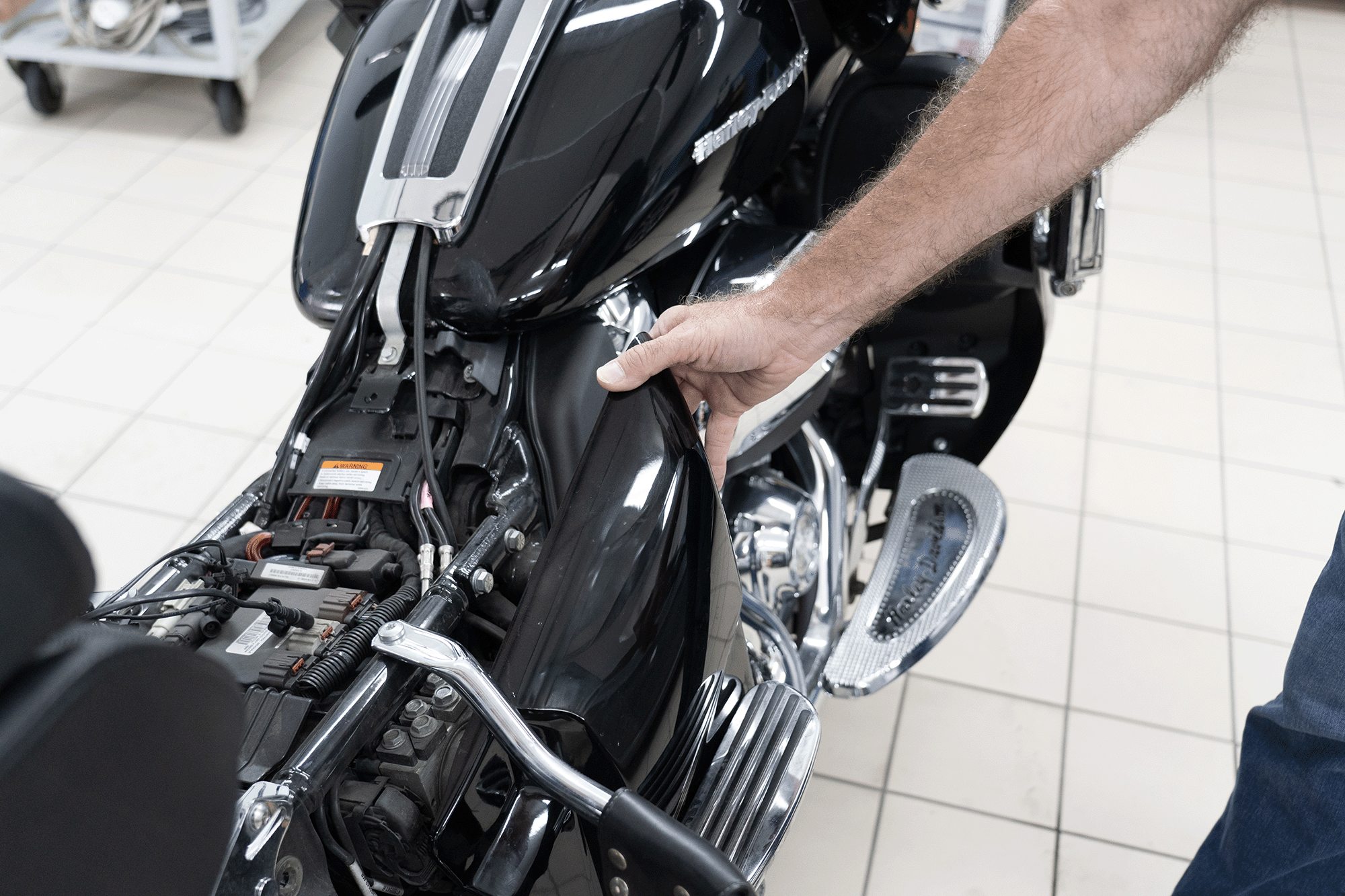

5.1.2 al fine di agevolare il passaggio dei cablaggi è necessario sganciare e rimuovere il Side Cover tirandolo verso di sé come mostrato in foto.

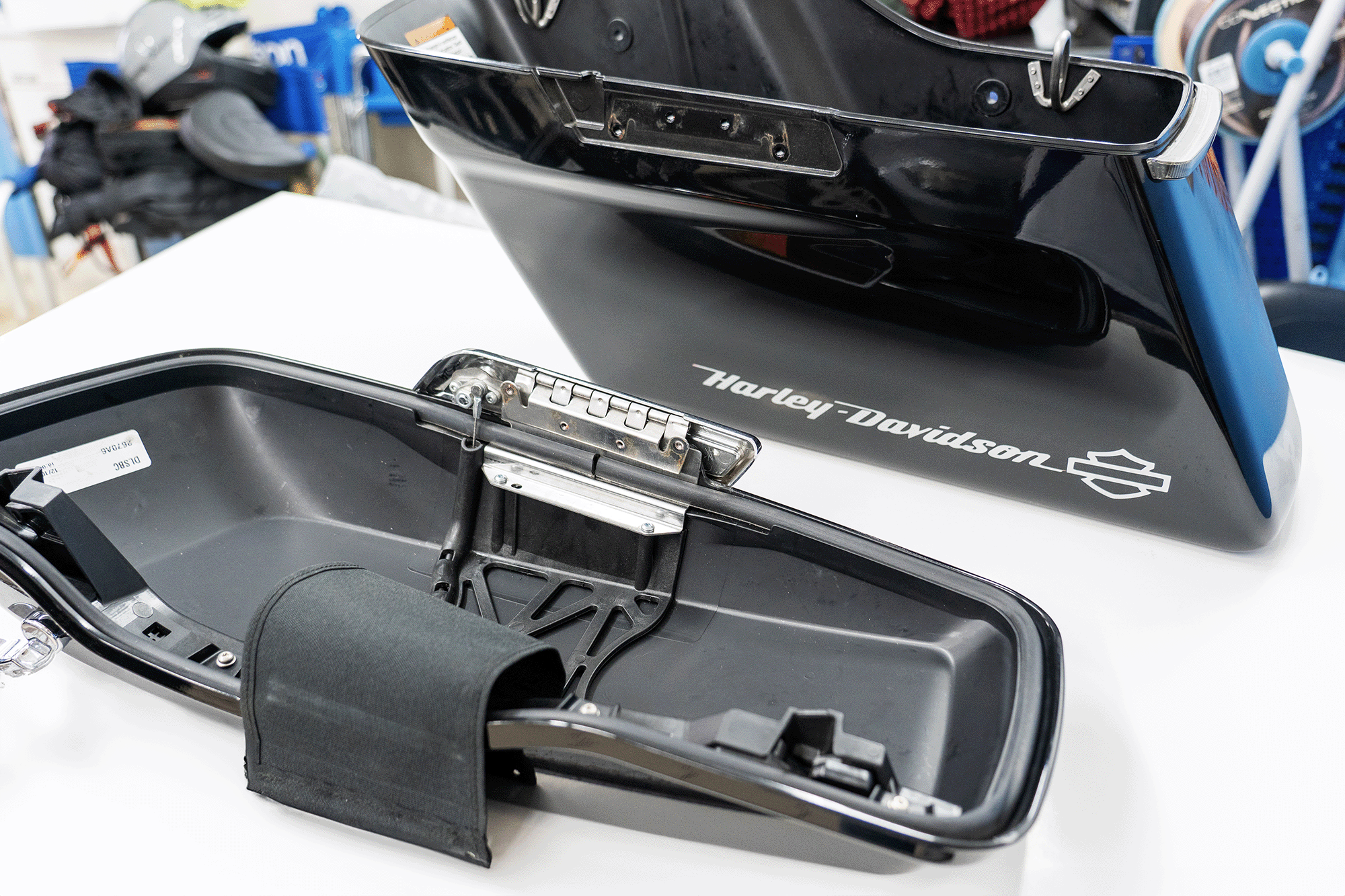

5.2 DISASSEMBLAGGIO DEL COPERCHIO DELLA BORSA

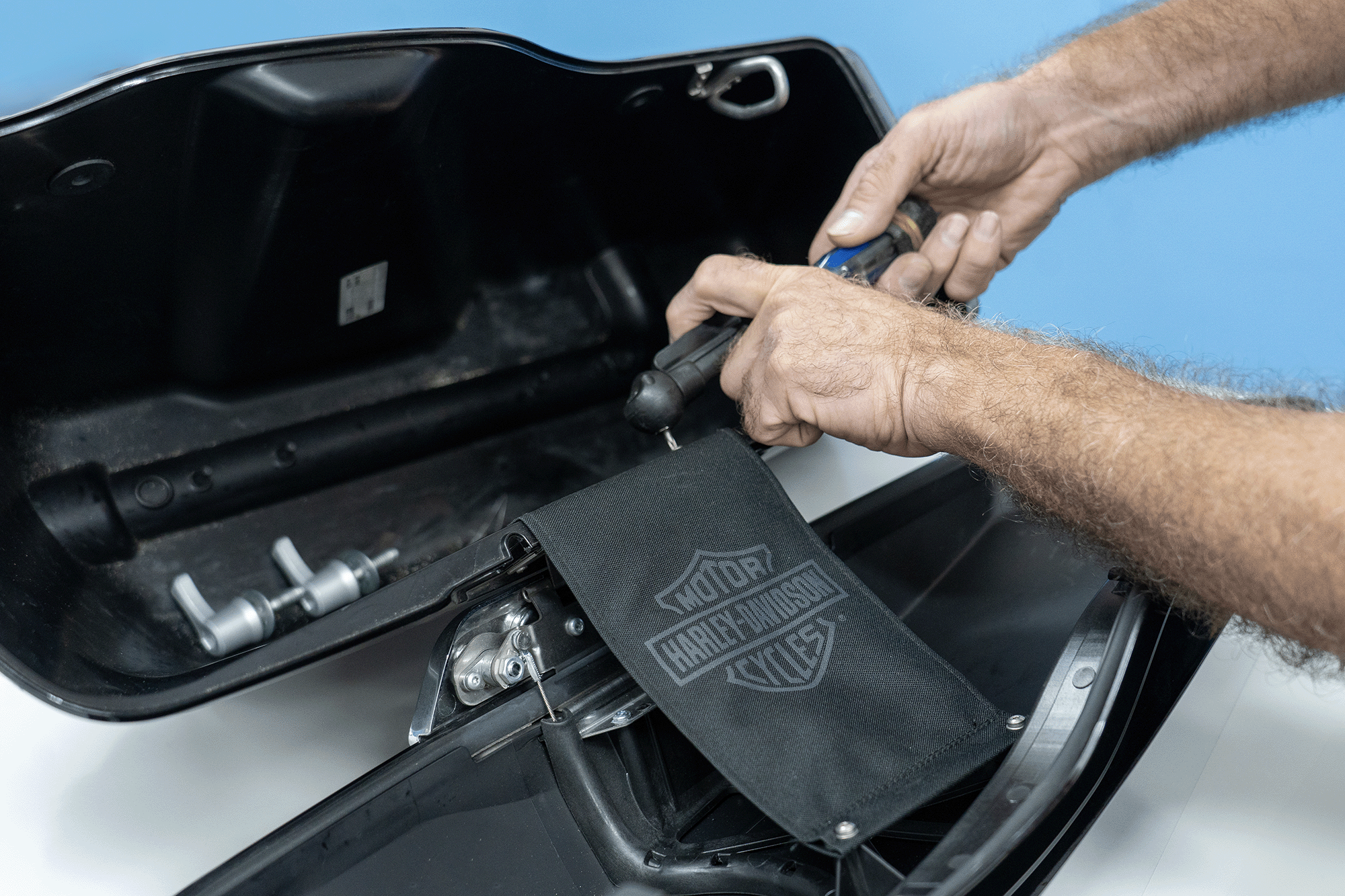

5.2.1 svitare le due viti che fissano la protezione in tessuto della cerniera in modo da scoprire le viti che bloccano la cerniera.

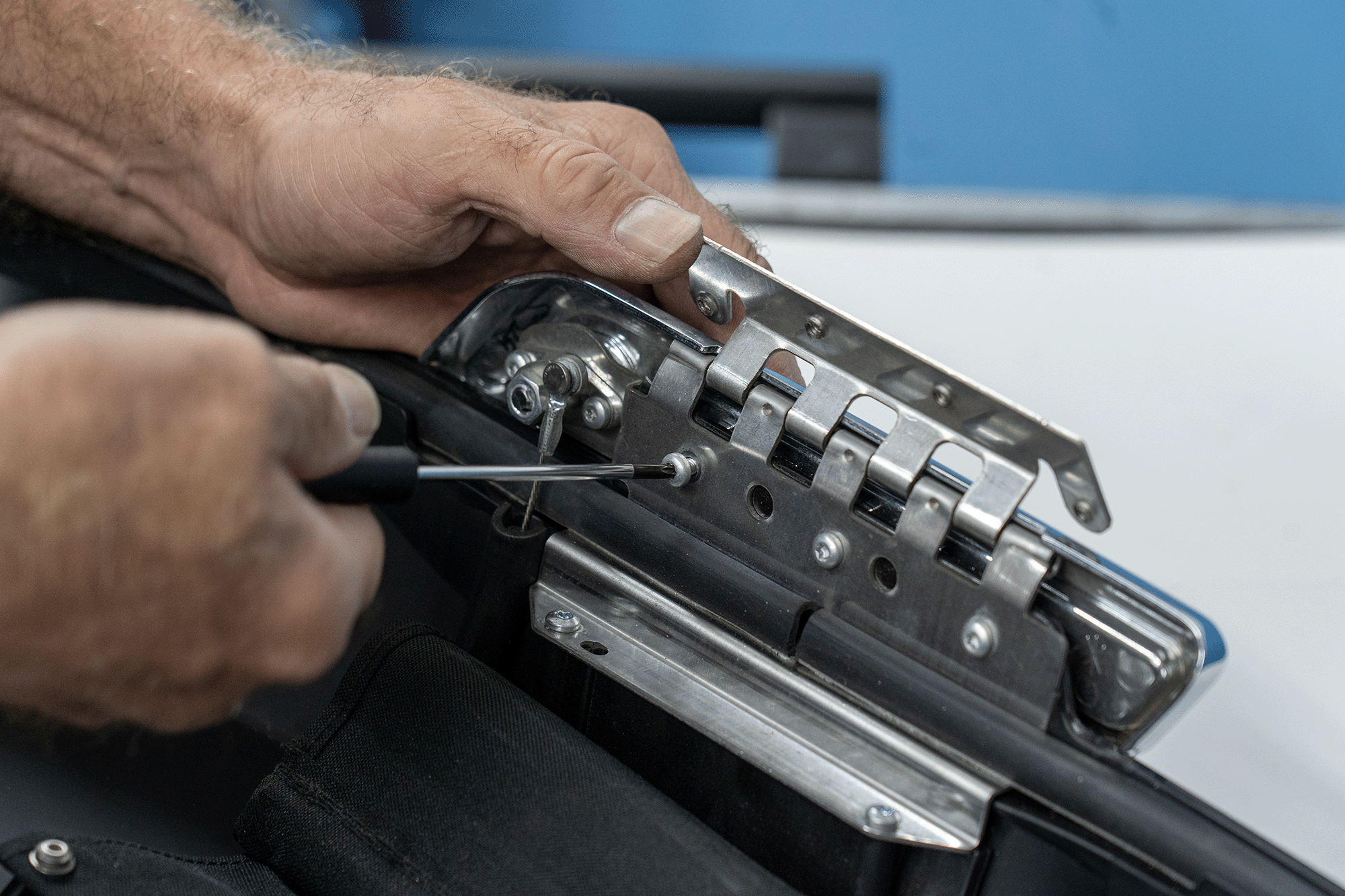

5.2.2 a questo punto svitare le 3 viti per sganciare la copertura dalla borsa.
5.3 SMONTAGGIO DEGLI ACCESSORI

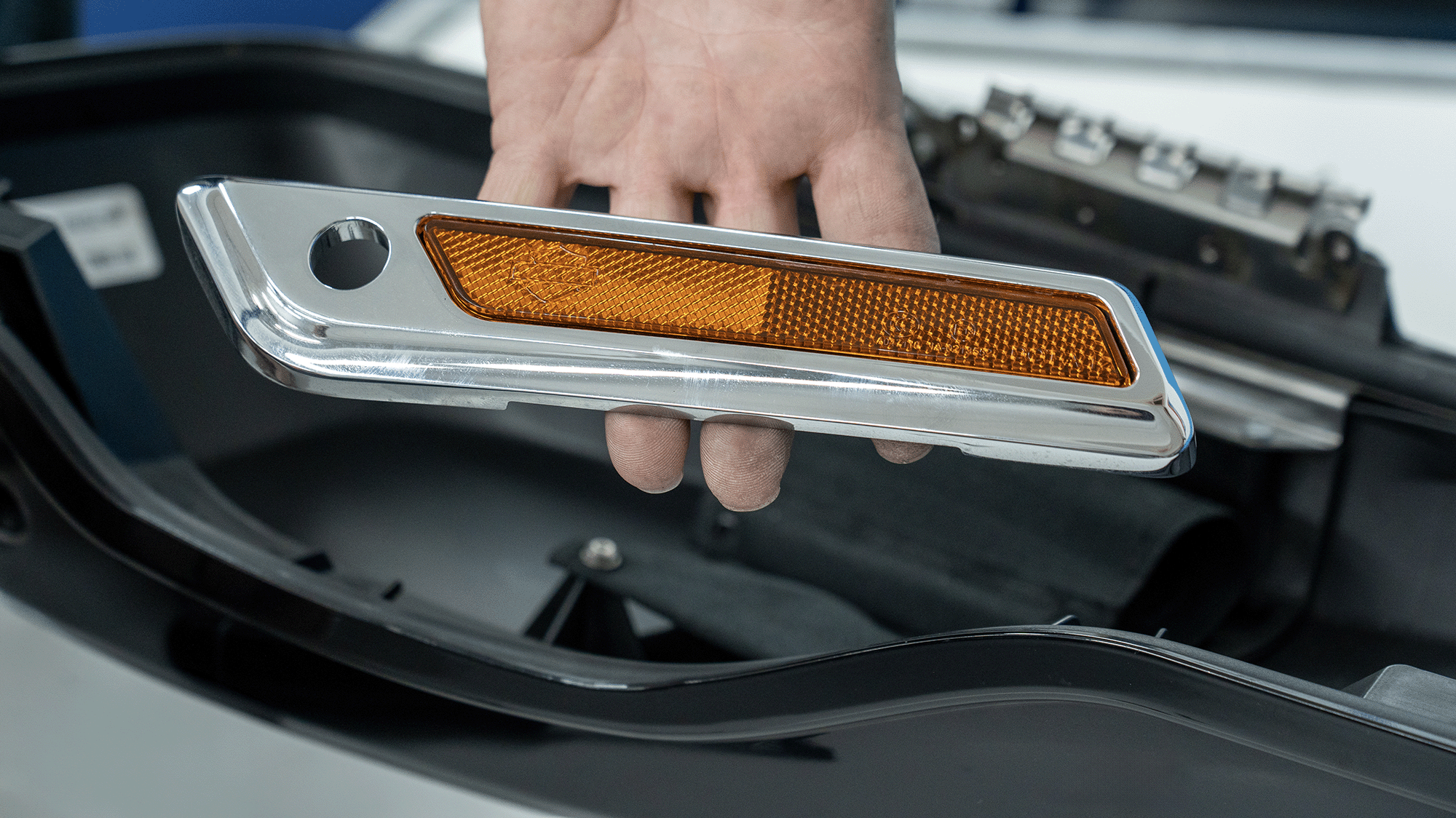

5.3.1 Svitare le viti indicate in foto per rimuovere il catarifrangente.

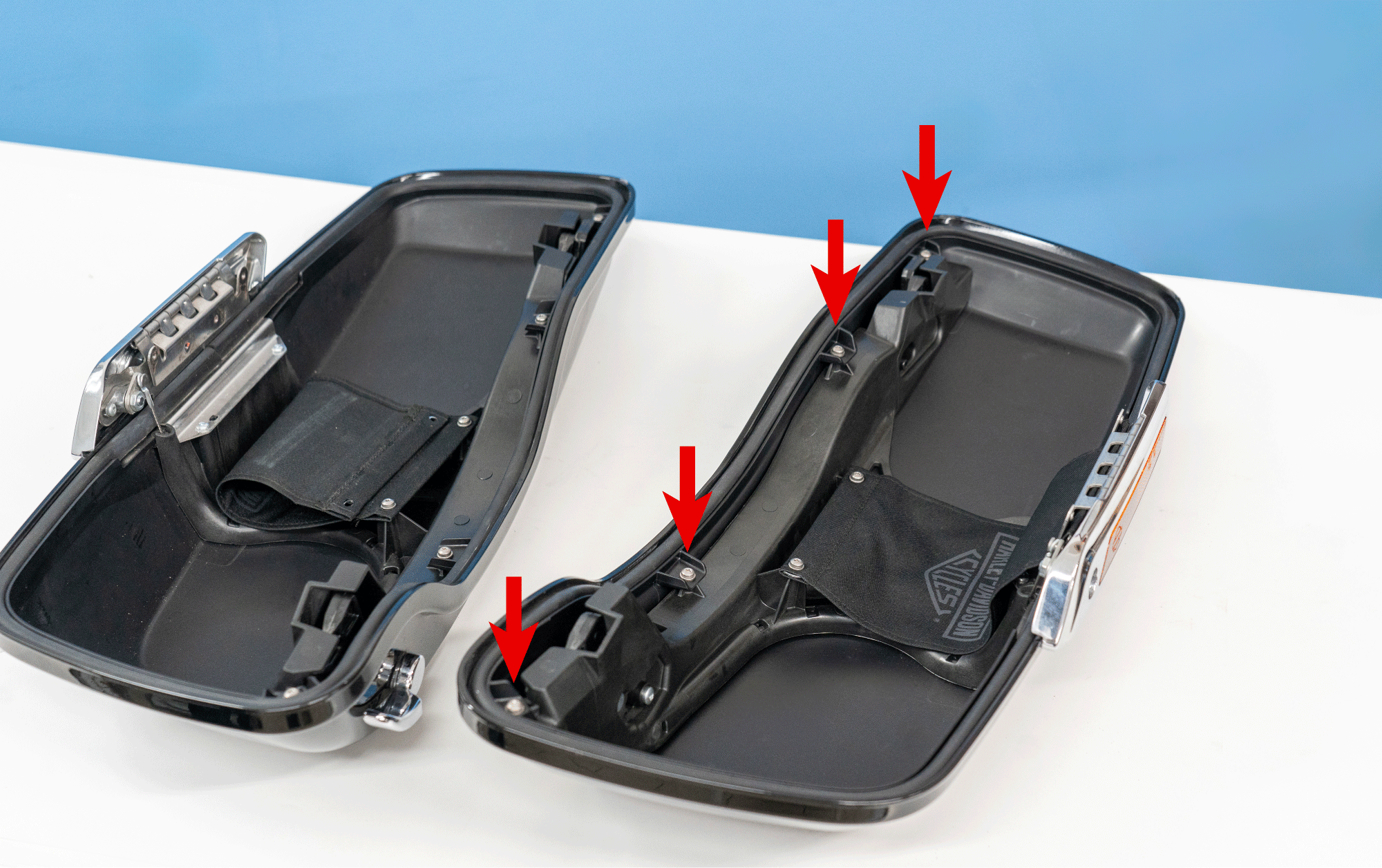

5.3.2 svitare le 4 viti indicate dalle frecce.

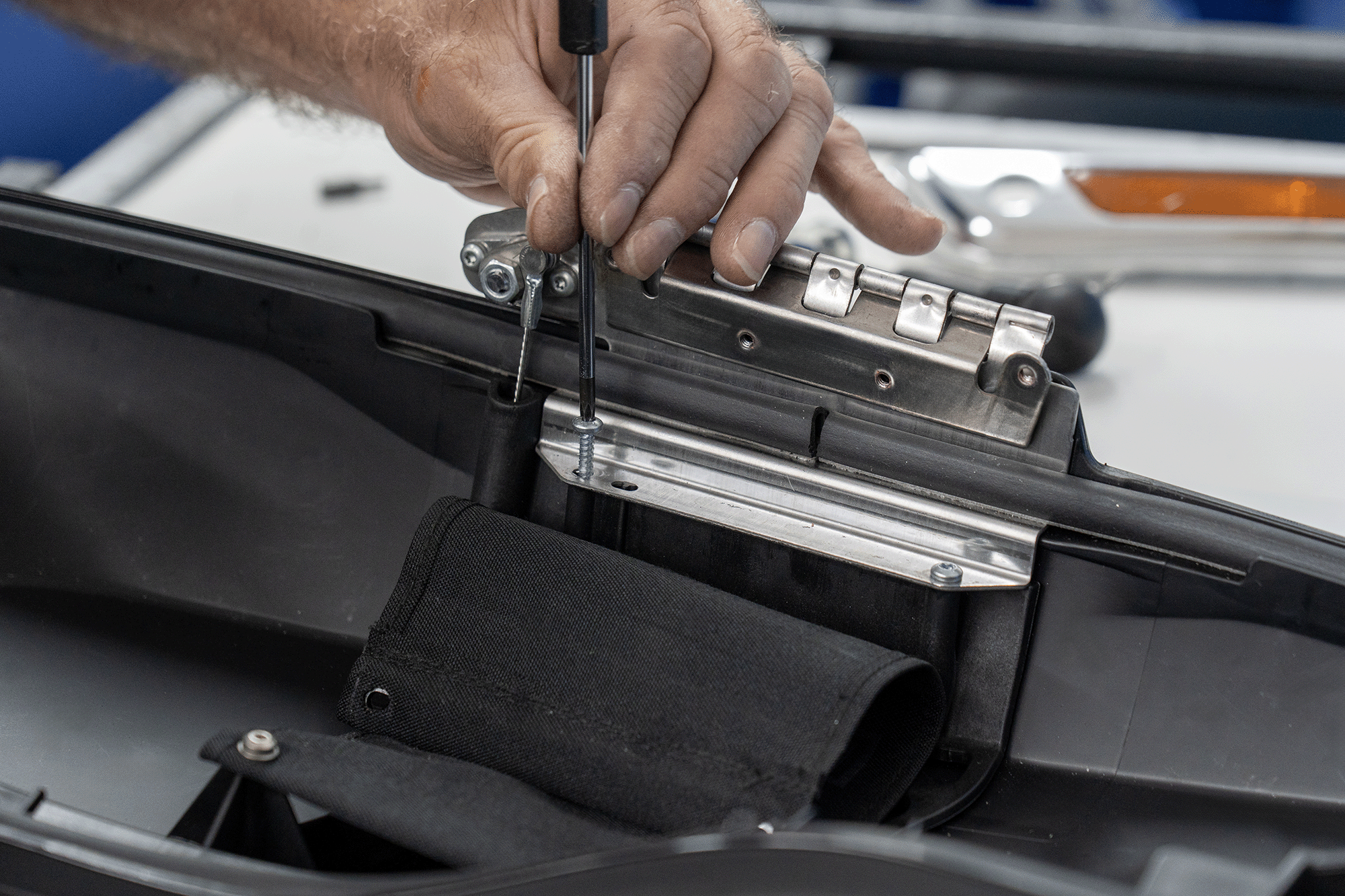

5.3.3 Rimuovere le due viti e staccare, aiutandosi con un cutter, i due lembi della guarnizione per liberare la cerniera

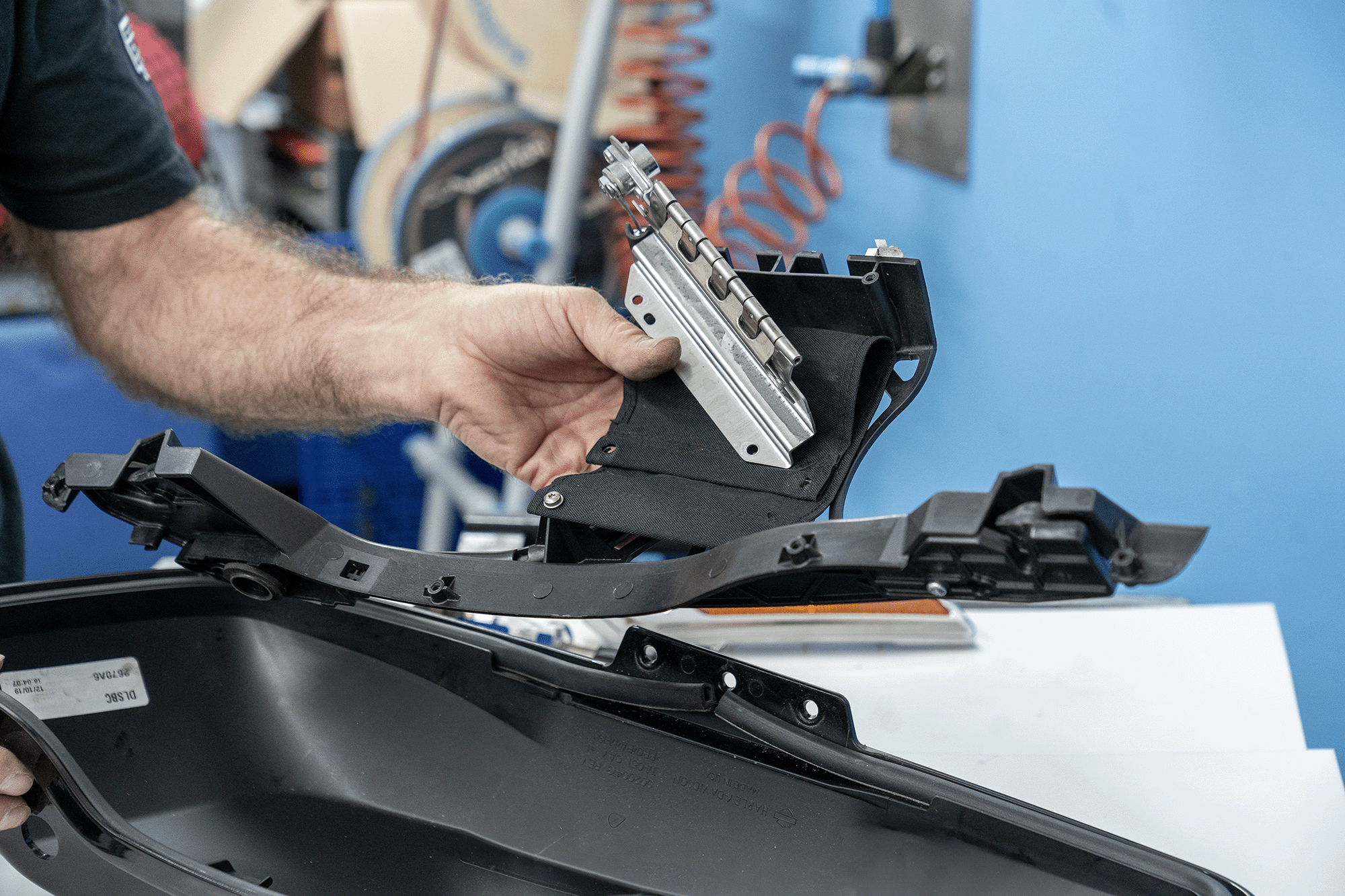

5.3.4 a questo punto è possibile rimuovere la cerniera.
5.4 MASCHERATURA

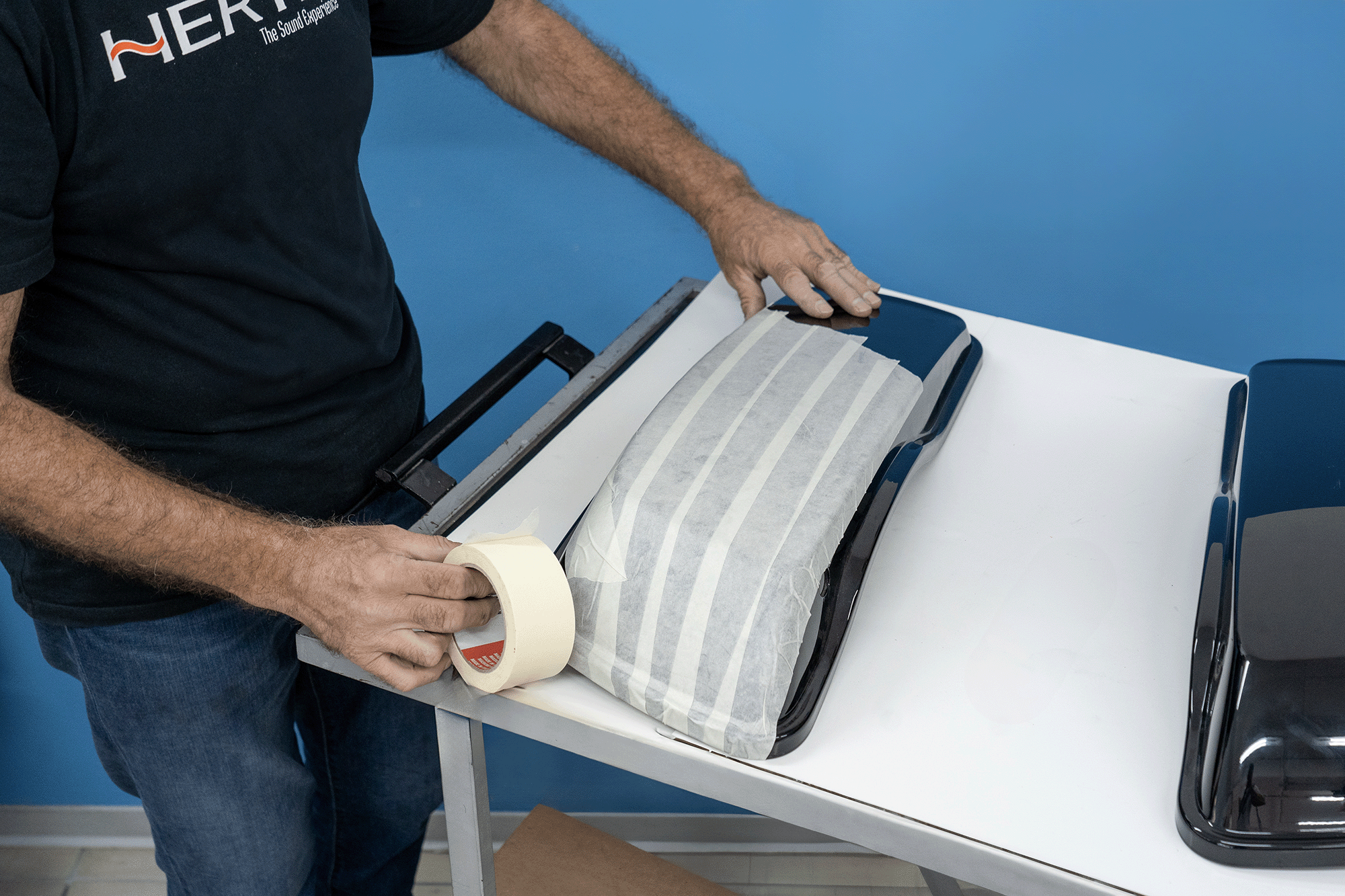

5.4.1 Usare del nastro adesivo da mascheratura per proteggere l’intera area dove verrà posizionata la sagoma per il taglio (suggeriamo di applicare il nastro adesivo in un’area più ampia in modo da evitare che il seghetto alternativo entri in contatto con la vernice).
Applicare il nastro in modo uniforme, affinché la sagoma aderisca correttamente al coperchio.
5.5 FISSAGGIO DELLA DIMA DI FORATURA

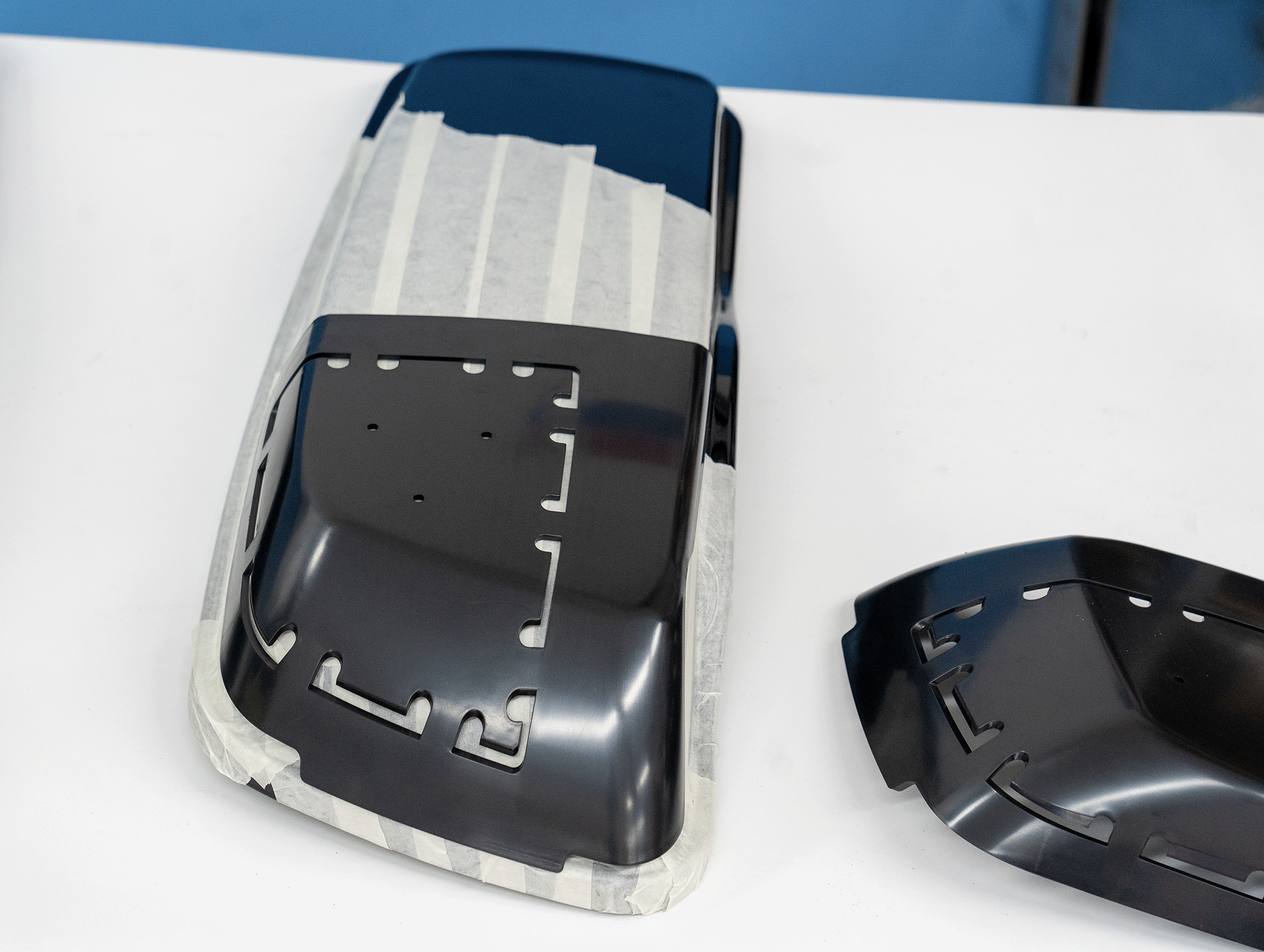

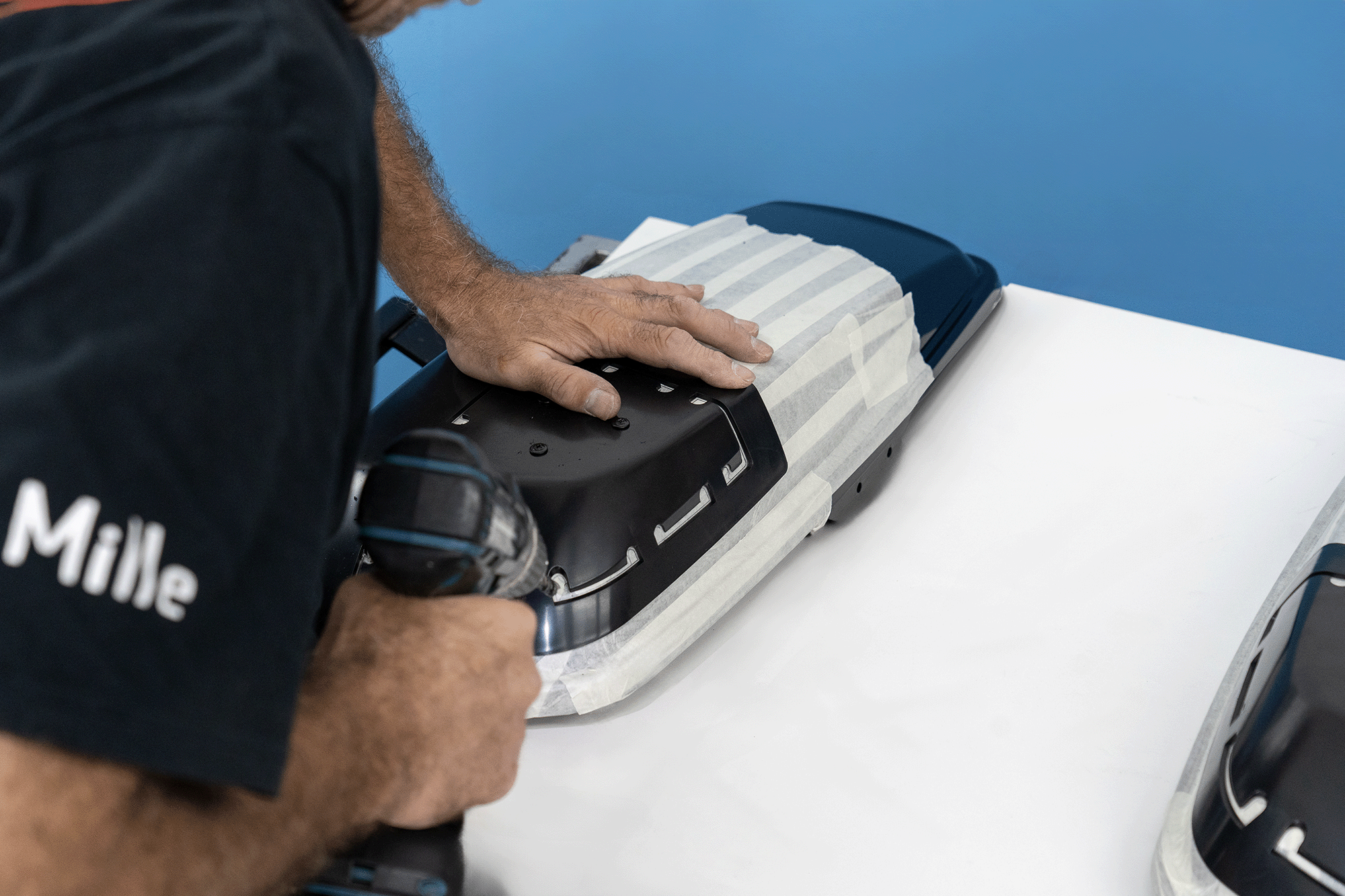

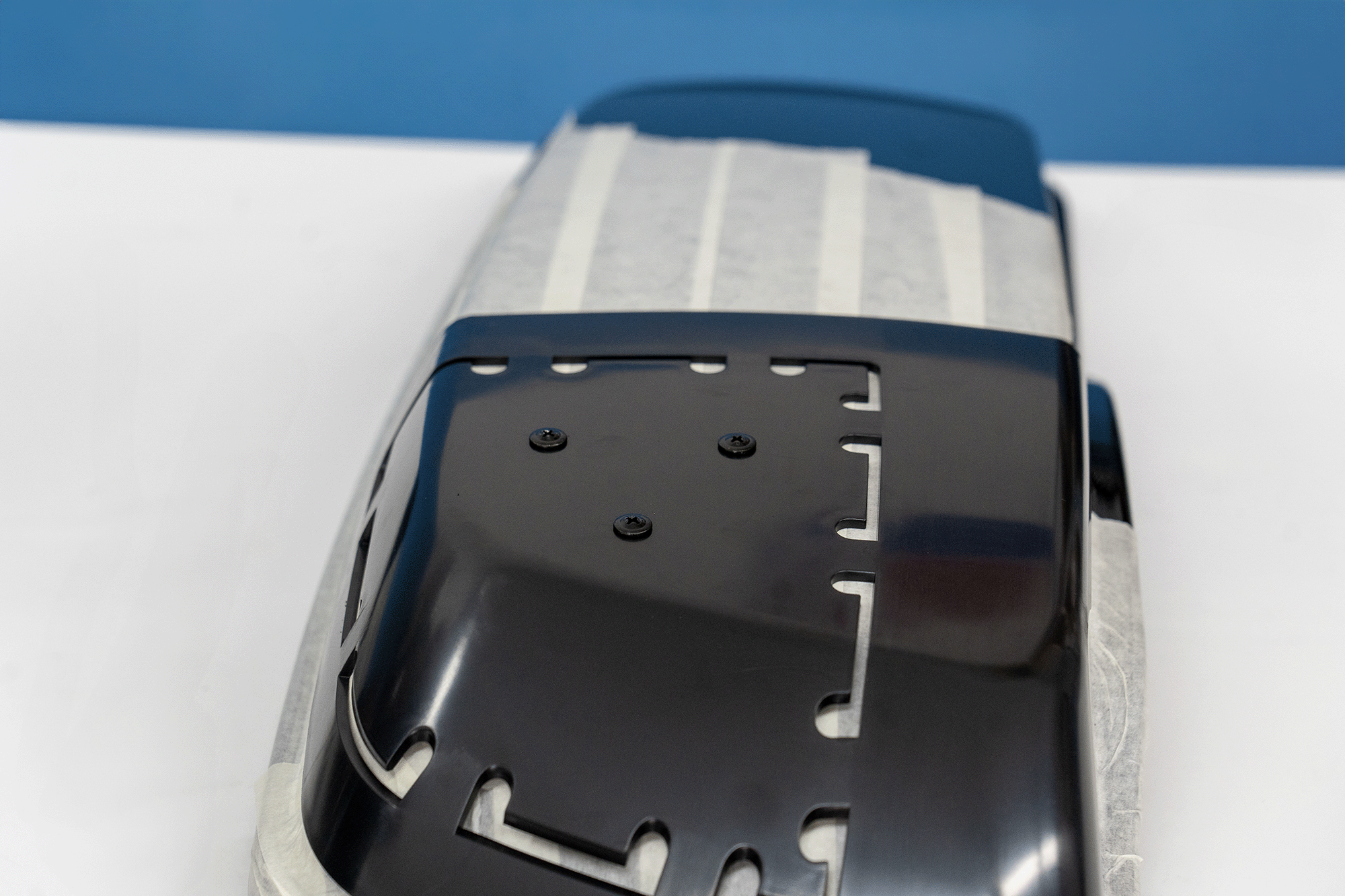

5.5.1 Dopo aver applicato il nastro posizionare la dima di foratura sul coperchio e assicurarsi che sia ben aderente. Al centro di ciascuna dima ci sono tre fori per le viti di fissaggio, utilizzare una punta da trapano da 3mm per praticare i fori pilota sul coperchio e utilizzare le viti fornite (confezione da 6 pz) per fissare ciascuna dima.
5.6 FORATURA DELLA DIMA
5.6.1 Utilizzando una punta da trapano da 10mm o una punta a gradini, praticare un foro iniziale su ogni segmento per il taglio con il seghetto alternativo.
5.7 FASE DI TAGLIO
Suggerimenti Rapidi:
1. Scegliere la lama giusta.
2. Regolare il movimento orbitale della lama del seghetto.
3. Regolare la velocità del seghetto in modo che non sciolga la plastica.
4. Assicurarsi che non ci sia nulla nella borsa per non danneggiare i tuoi oggetti (in caso di installazione con la borsa montata).
5. Se il seghetto non riesce a girare facilmente negli angoli, ricominciare il taglio dal foro successivo.

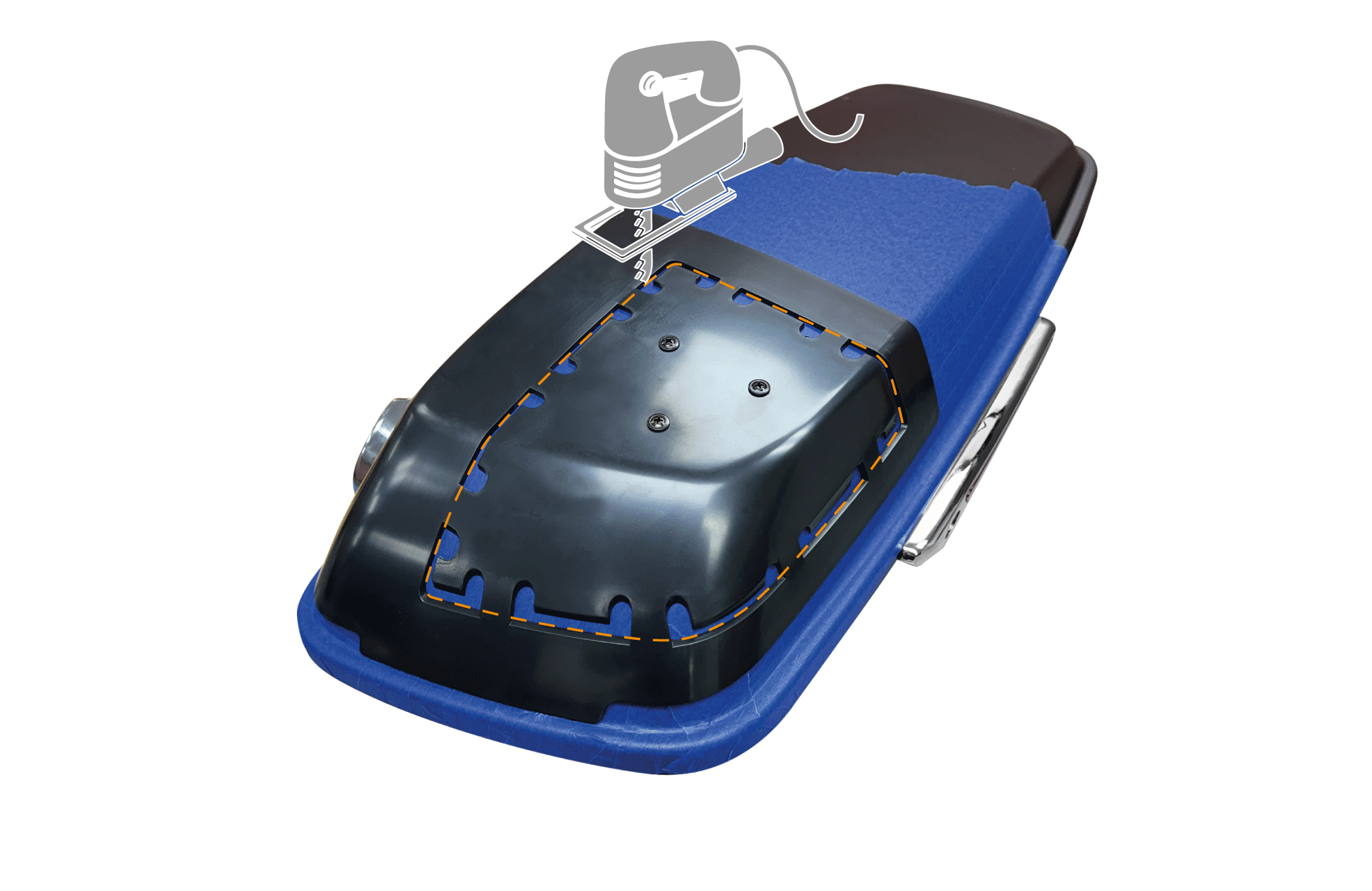

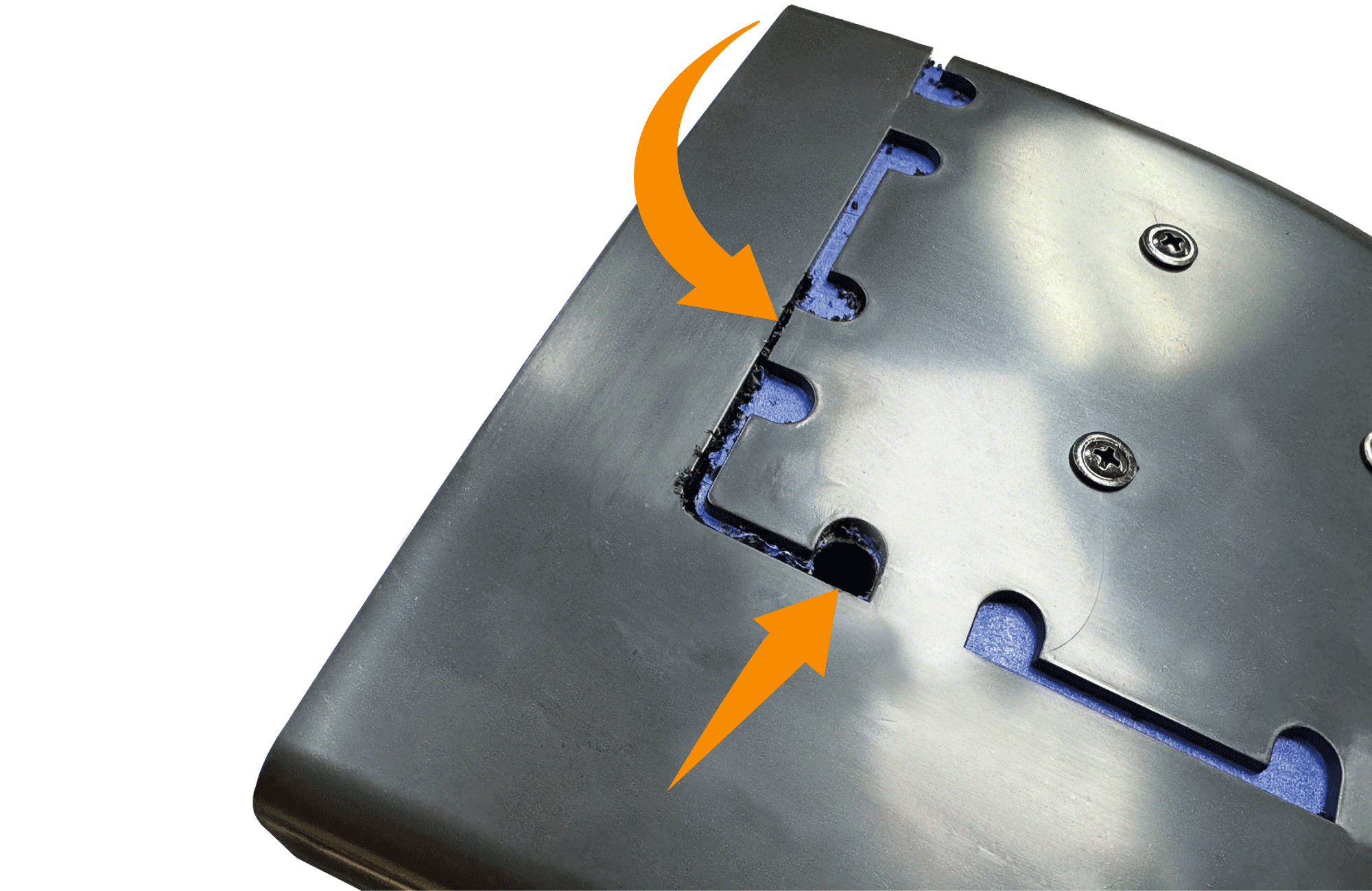

5.7.1 Seguire la linea di taglio attorno alla dima di foratura (vedi la linea arancione tratteggiata nell'immagine sopra), tagliando attraverso le linguette di plastica man mano che procedi.

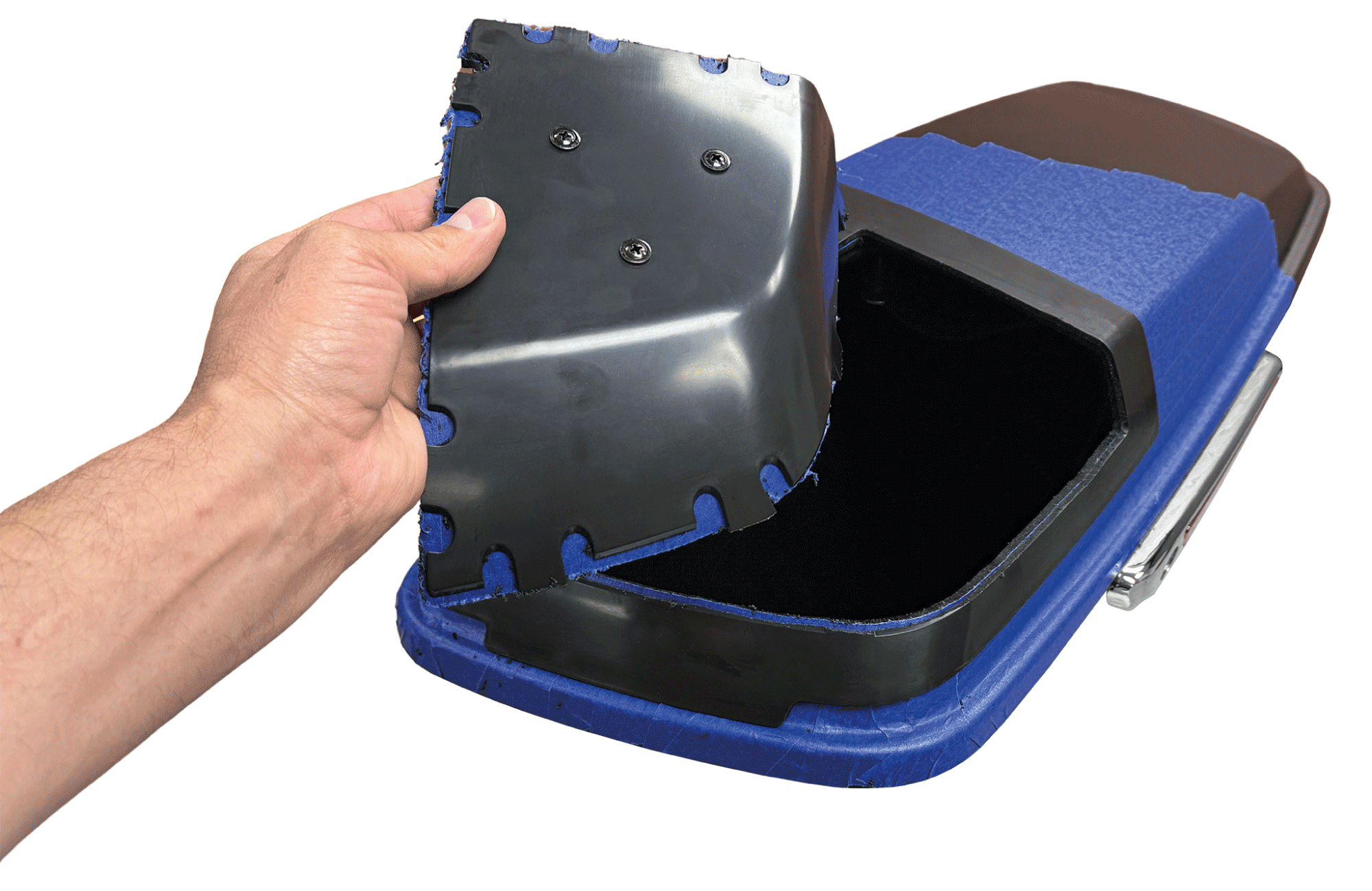

Il kit permette una certa tolleranza nel taglio, quindi non è necessario che sia perfetto. Tuttavia, effettuando un taglio perfetto, la parte centrale sacrificabile verrà via senza alcun bisogno di rifilare il taglio. (Vedi foto sotto)
Fare attenzione a non far saltare fuori lo strumento per non danneggiare il coperchio. Utilizzare un seghetto alternativo a velocità variabile è fondamentale per un buon controllo.
5.7.2 Con il nastro ancora in posizione, carteggiare o limare i bordi tagliati secondo necessità per una perfetta aderenza.
5.7.3 utilizzare un aspiratore per rimuovere tutti i detriti generati dal taglio e dalla pulizia del medesimo.
5.7.4 Rimuovere la mascheratura
5.8 INSTALLAZIONE GRIGLIA E SUPPORTO SPEAKER
5.8.1 Utilizzando le viti metriche fornite (confezione da 8), fissare a sandwich la griglia superiore e il supporto dello speaker inferiore (vedi foto sotto).
ATTENZIONE: consigliamo di utilizzare un cacciavite per questa operazione e non utilizzare un utensile elettrico per evitare di danneggiare la filettatura delle viti.

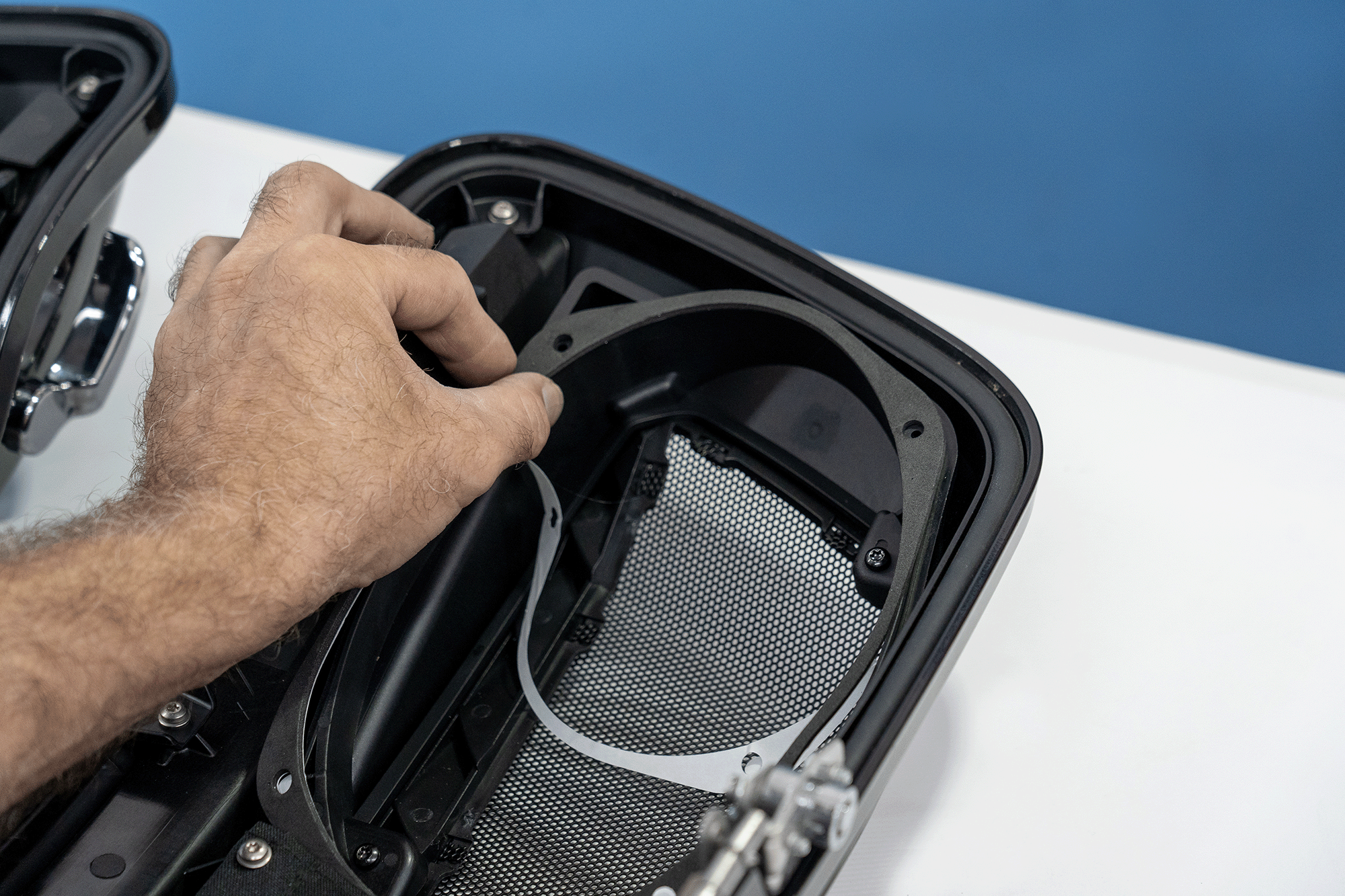

5.8.2 Fissare con attenzione la guarnizione 6x9 adesiva sul supporto dello speaker, in modo da impedire eventuali infiltrazioni di acqua.
5.9 FISSAGGIO ALTOPARLANTI

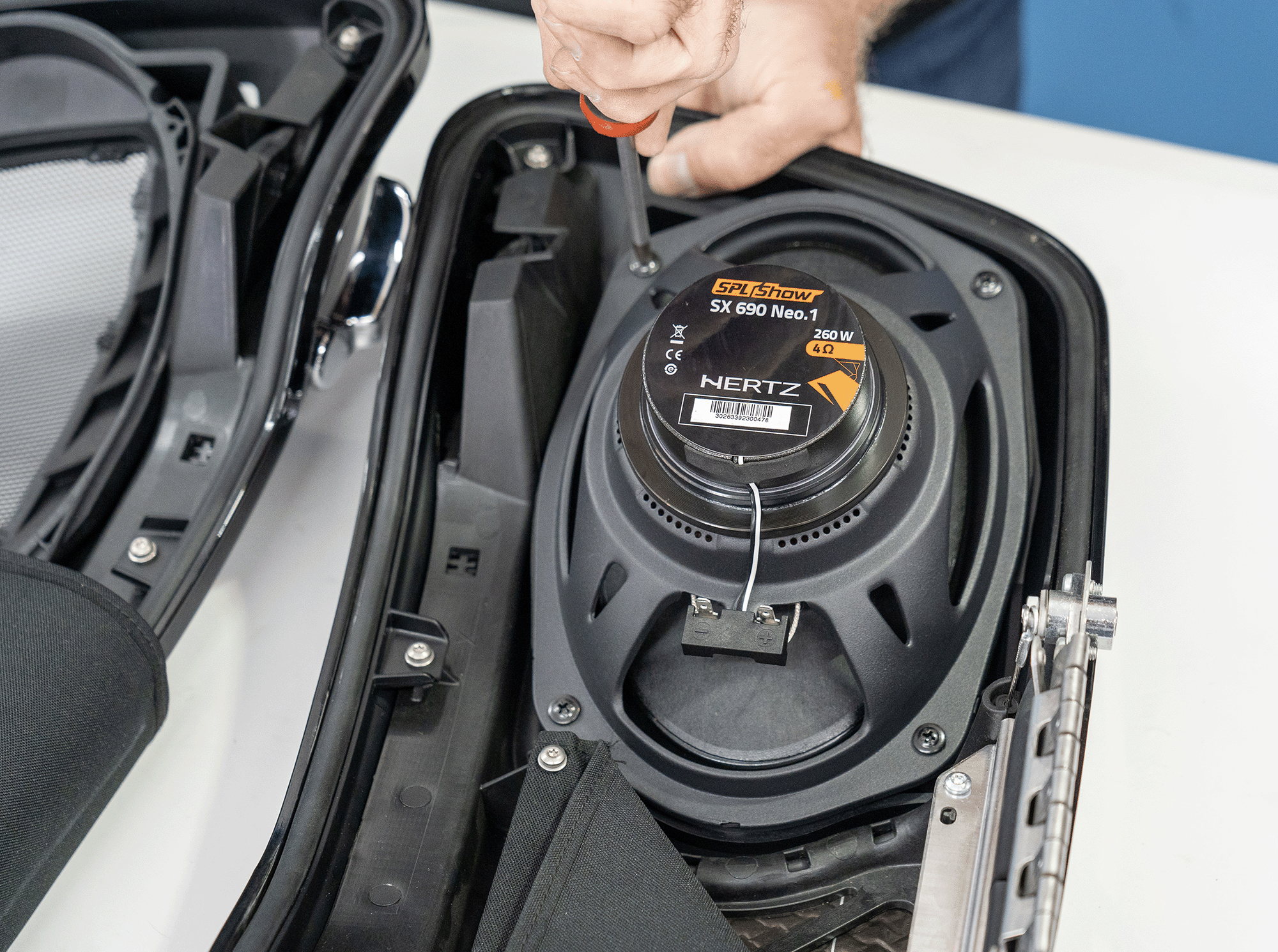

5.9.1 Utilizzare le 8 viti fornite per fissare gli altoparlanti HERTZ SX 690 Neo.1 al coperchio. Orientare gli altoparlanti in modo che i terminali siano rivolti verso la parte posteriore della moto.
5.10 ASSEMBLAGGIO
ATTENZIONE! Prestare la dovuta attenzione a questi passaggi al fine di evitare infiltrazioni d'acqua!!
5.10.1 Rimontare tutti gli accessori precedentemente rimossi nella sequenza inversa a quella di smontaggio

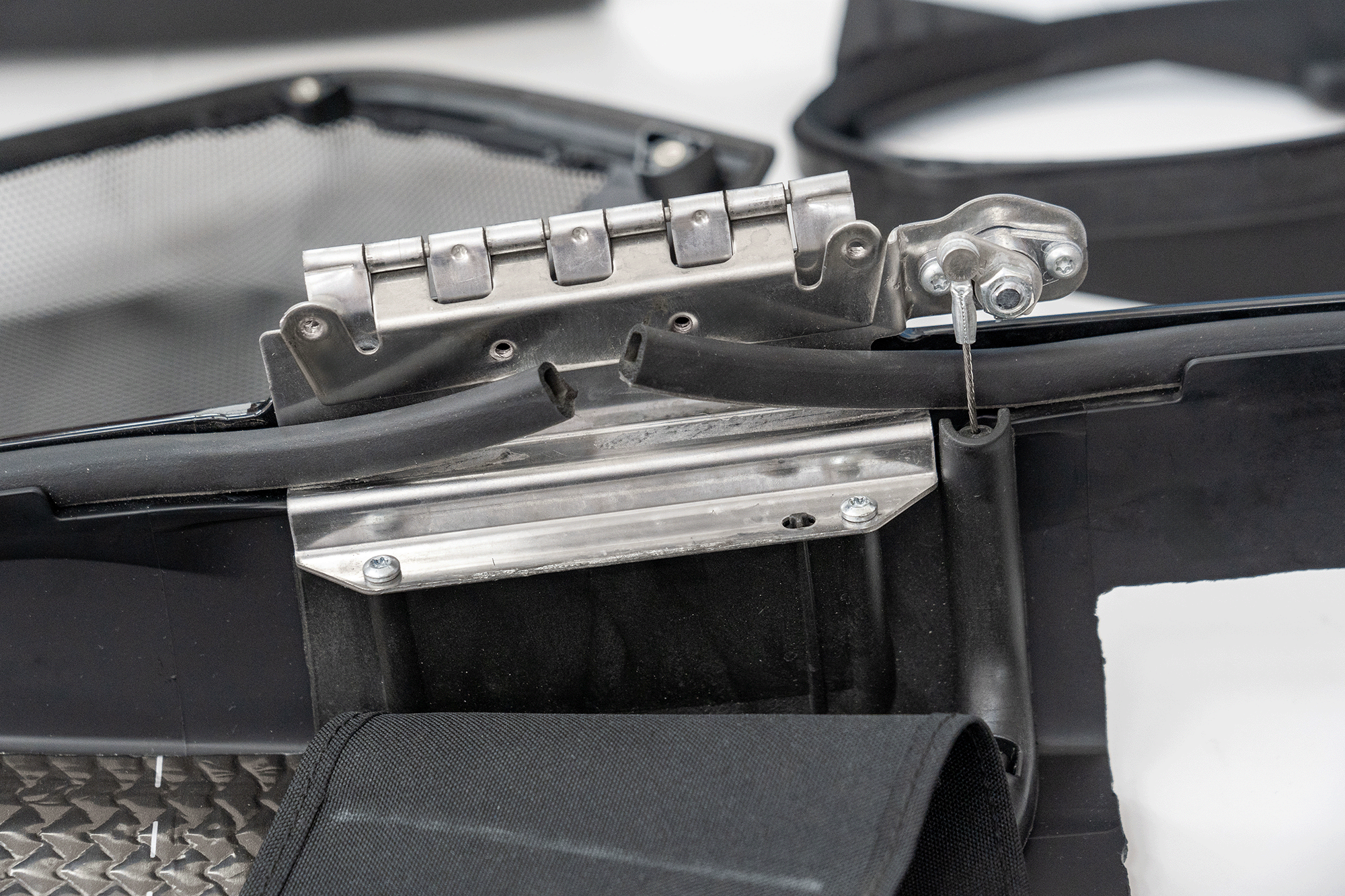

5.10.2 dopo aver rimontato la cerniera incollare correttamente i due lembi della guarnizione sulla stessa (vedi foto sotto)
5.11 INSTALLAZIONE DEL PASSACAVO
5.11.1 Pratica un foro da 16mm nella borsa laterale per il passacavo del filo dell’altoparlante. Assicurati di posizionare il foro abbastanza lontano dal fermo anteriore della borsa in modo che il cablaggio non interferisca con la maniglia del fermo.

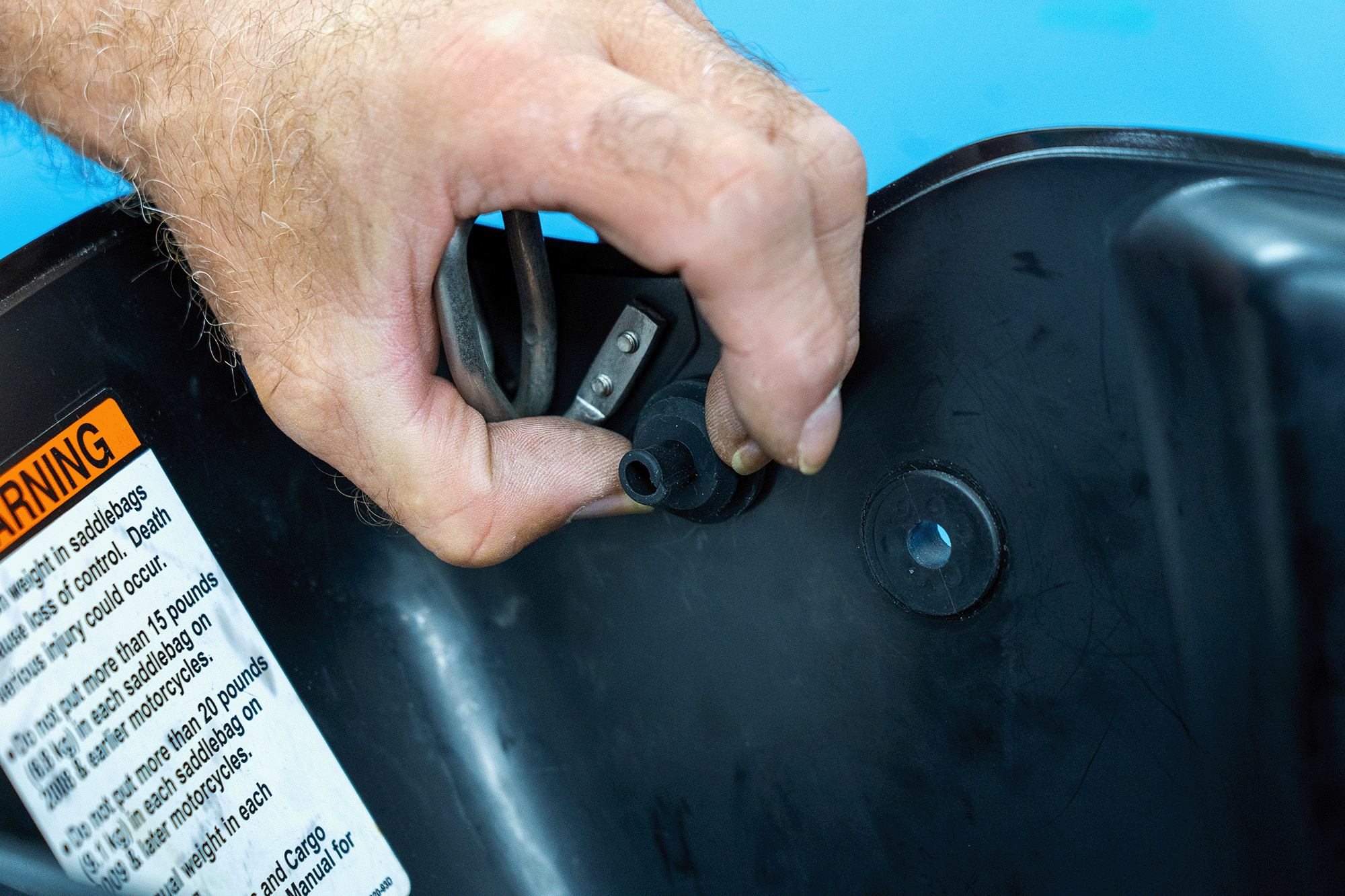

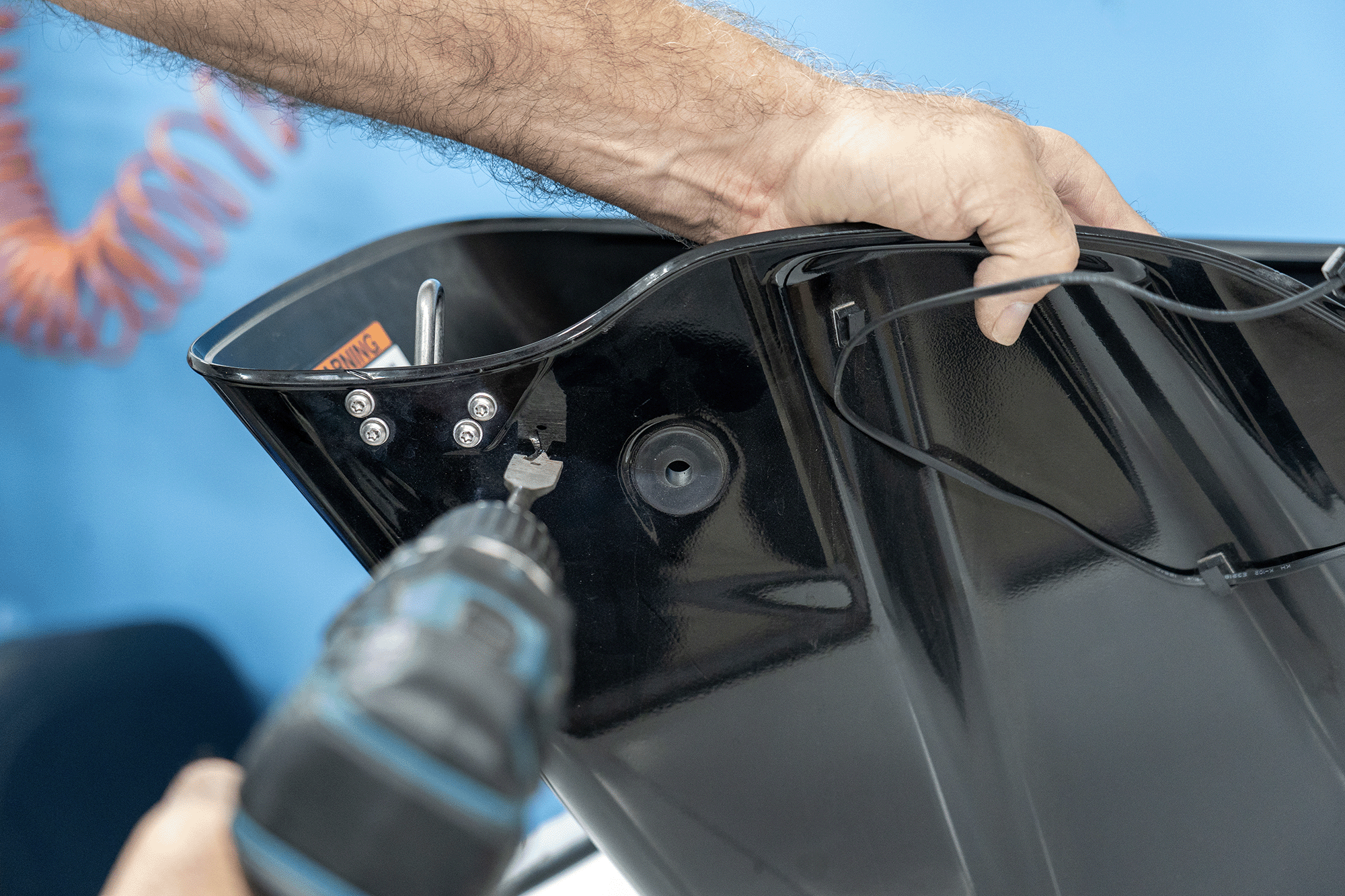

5.11.2 Rimuovere temporaneamente il gommino dal cablaggio e posizionarlo come mostrato in foto, praticare un foro pilota con una punta da trapano da 3mm.
5.11.3 a questo punto allargare il foro con una punta da 15/16mm, rimontare il gommino sul cablaggio e farlo passare attraverso il foro.
5.11.4 assicurarsi di stringere il passacavo con la fascetta per evitare che il cablaggio possa sfilarsi.
5.12 COLLEGAMENTO DEGLI ALTOPARLANTI.
5.12.1 Collegare il cablaggio all’altoparlante HERTZ SX 690 Neo.1, assicurarsi che le polarità siano corrette.

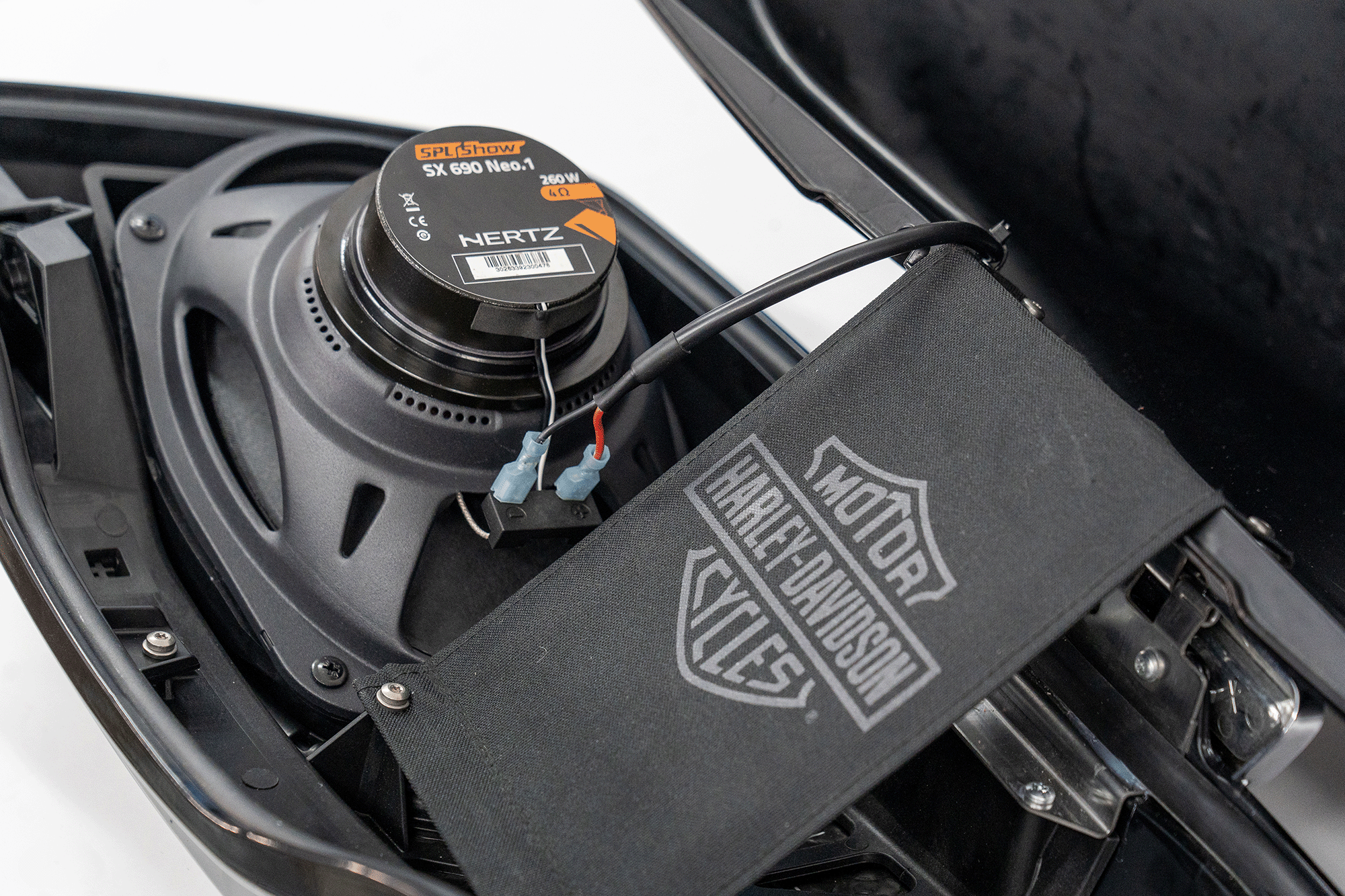

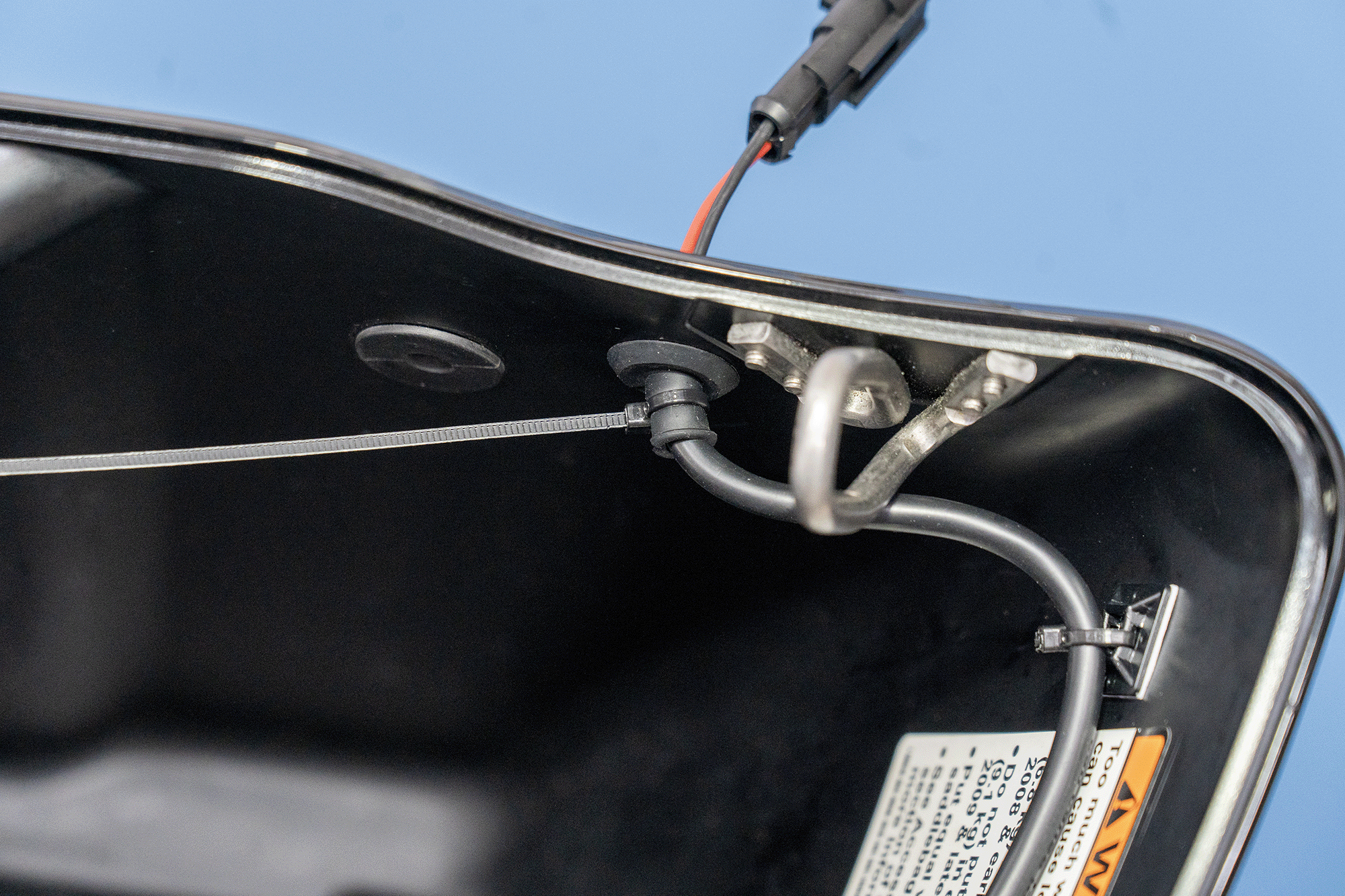

5.12.2 Instradare il cablaggio come mostrato nella foto sotto, in modo da non impedire la corretta apertura del coperchio, e fissarlo davanti alla cinghia del coperchio utilizzando un supporto adesivo per fascette (non fornito nel kit). Utilizzare altri due supporti per fascette per fissare il cablaggio intorno al lato anteriore della borsa fino al punto di uscita del cablaggio.
5.13 INSTALLAZIONE DEL CABLAGGIO A Y.

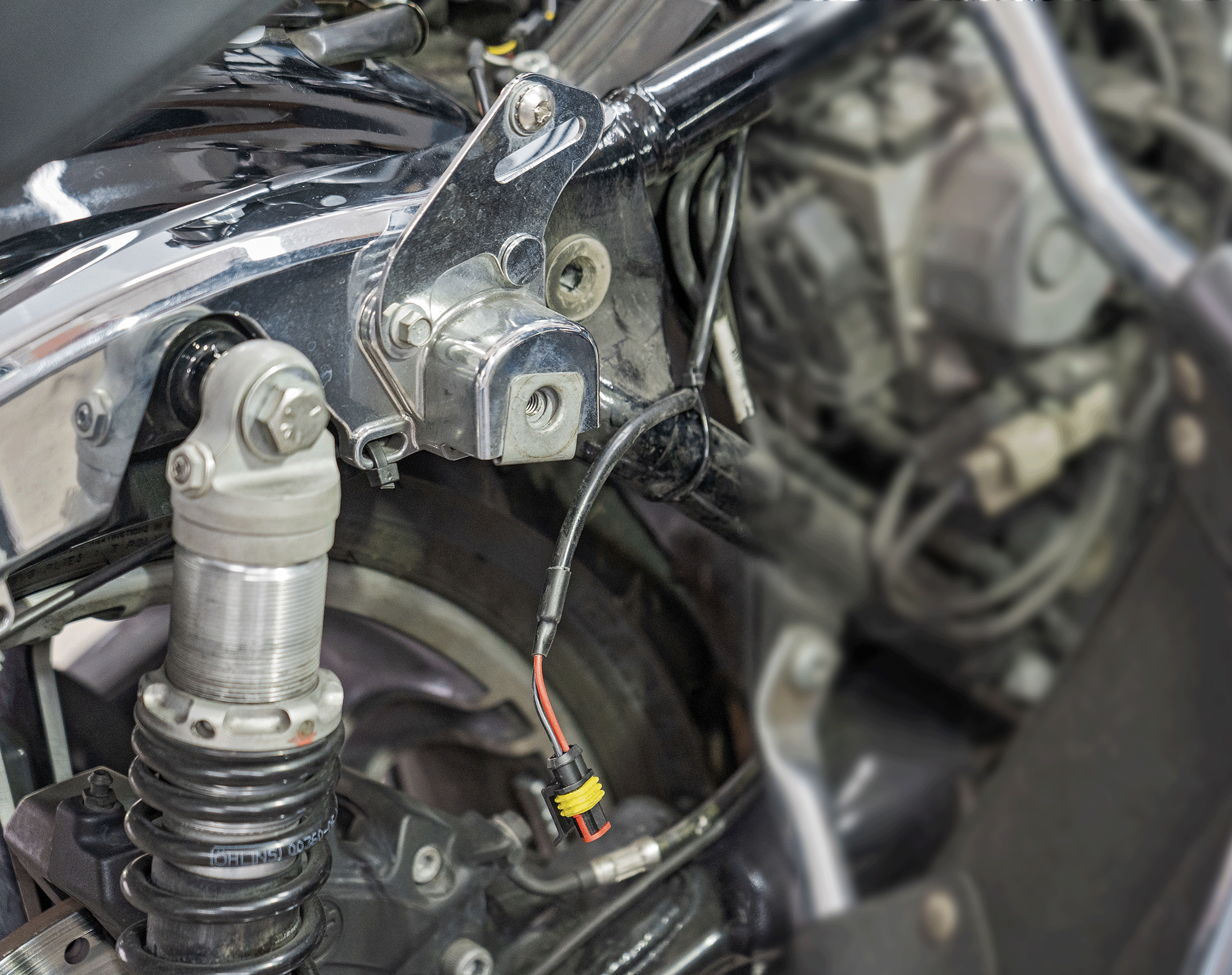

5.13.1 Posizionare il cablaggio a Y sulla moto con il connettore a 4 pin sotto la sella (installato precedentemente), assicurandosi di trovare una posizione che non interferisca con la stessa e che non permetta al cablaggio di essere schiacciato. Instradare ciascuna delle estremità femmine a 2 pin del cablaggio a Y verso ciascuna delle borse laterali. Potrebbe essere necessario svitare il blocco fusibili sul lato della frizione della moto per posizionare il cavo dell’altoparlante nella posizione migliore.
ATTENZIONE: Non instradare i cavi degli altoparlanti sopra il telaio della moto dove si appoggia la sella.

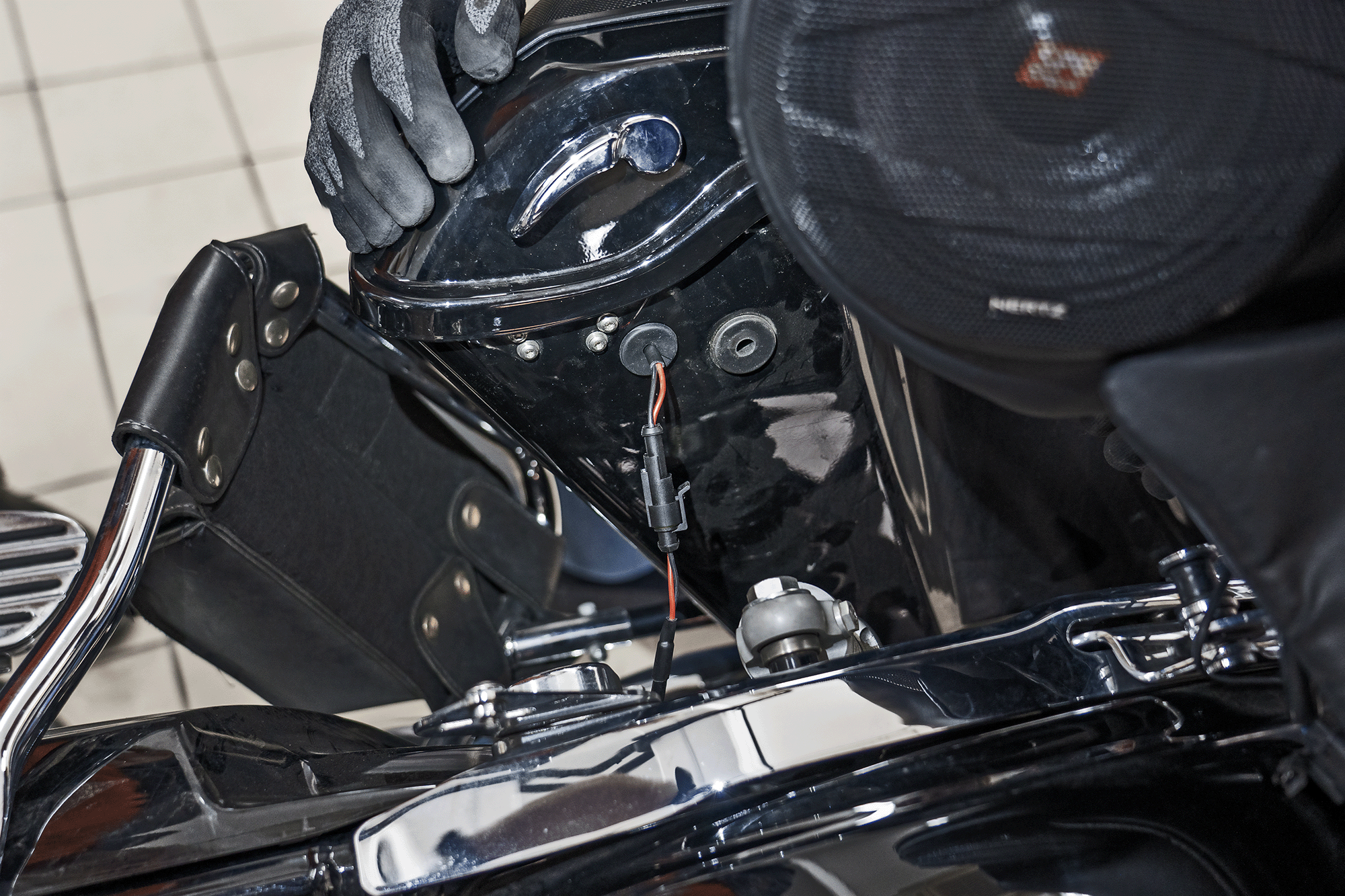

5.13.2 Collegare il cablaggio a Y alla borsa laterale. Prestare attenzione a come i cablaggi sono instradati sulla moto e dove finiranno durante la guida. Assicurarsi che i cavi degli altoparlanti non entrino in contatto con parti calde o in movimento della moto.
5.13.3 Fissare il cablaggio a Y con delle fascette, lasciando un’estremità non fissata per la borsa che abbia la lunghezza giusta per essere facilmente accessibile, ma che permetta anche di gestire il cablaggio in modo ordinato.
5.14 RIMONTAGGIO BORSE
5.14.1 a questo punto è possibile rimontare le borse laterali e tutte le altre parti rimosse in precedenza per concludere la lavorazione.
ATTENZIONE! verificare che tutte le parti installate non intralcino il corretto funzionamento della moto prima di essere riconsegnata.
